2 Описание и работа составных частей машины

2.1 Описание и работа погрузочного оборудования

Погрузочное оборудование включает оборудование, установленное на трак-

тор, состоящее из балок 8 (рисунок 2.1), связки 9, рам 10, упоров 6, съемное обо-

рудование, состоящее из порталов 5, стрелы 4, рычагов 3, устройства для смены

рабочих органов 2, опоры 12, ковша 1, гидрооборудование 11 и электрооборудо-

вание 7.

2.1.1 Оборудование, установленное на

трактор

Рамы (рисунок 2.2) представляют собой сварные конструкции, крепящиеся

к остову трактора болтами и балками (рисунок 2.3).

В поперечном направлении рамы жестко связаны связкой (рисунок 2.4)

Рамы воспринимают все нагрузки, возникающие при работе погрузчика. В

передней части на рамы установлены упоры (рисунок 2.5).

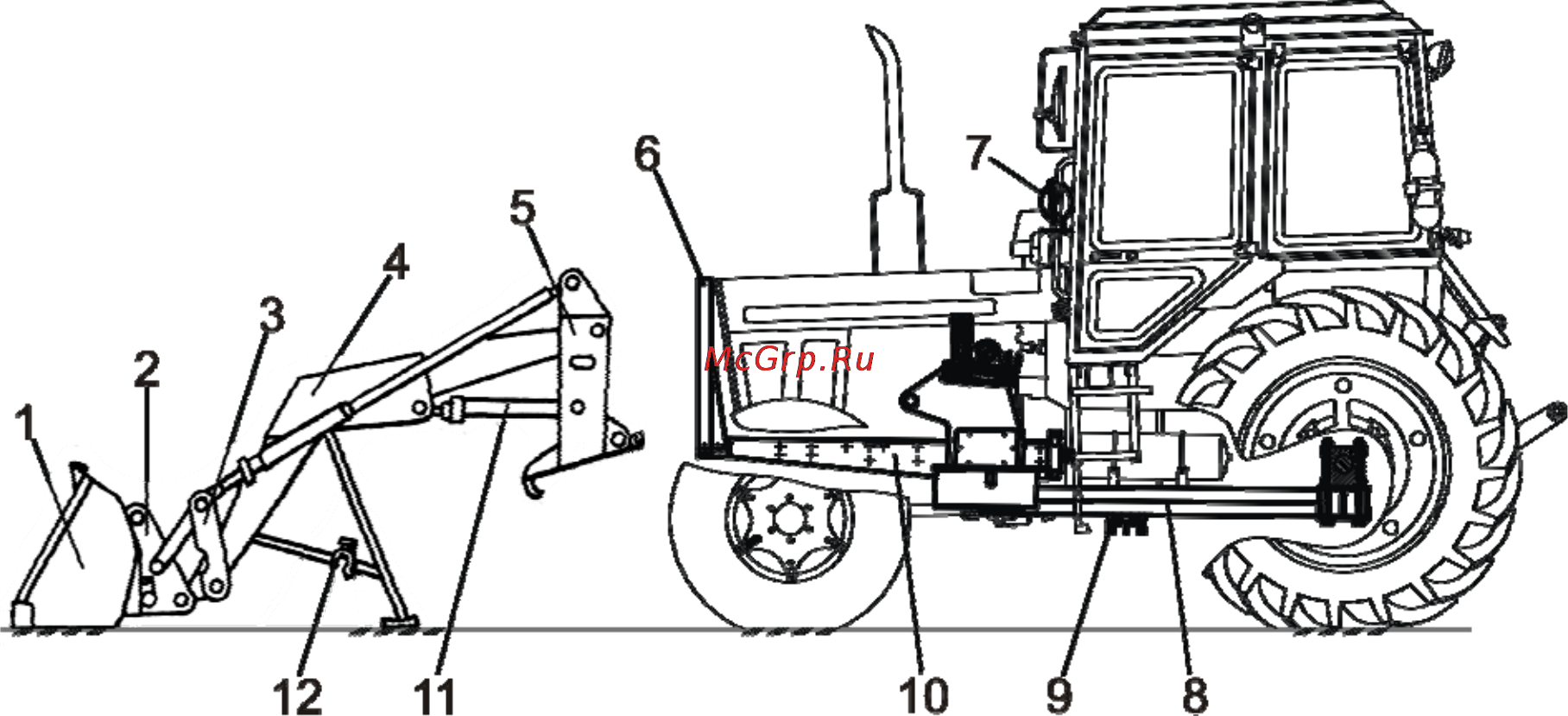

1 – ковш; 2 – устройство для смены рабочих органов; 3 – рычаг; 4 – стрела;

5 – портал; 6 – портал; 7 – электрооборудование; 8 – балка; 9 – связка; 10 – ра-

ма; 11 – гидрооборудование; 12 – опора

Рисунок 2.1 – Погрузочное оборудование
