351 0000020 РЭ 12
2.1.3 Гидрооборудование
Схема гидравлическая принципиальная представлена на рисунке 2.12. Перечень
элементов гидрооборудования погрузочного оборудования приведен в таблице 2.1
Таблица 2.1 – Перечень элементов гидрооборудования погрузочного
оборудования
Обозначение
Наименование
Кол.
П
риме
ч
ани
е
КП Клапан предохранительный 1 Р=18 МПа
КЗ1, КЗ2 Клапан замедлительный 2
МН Манометр 1
МР1…МР10 Муфта разрывная 10
Ц3, Ц4 Цилиндр гидравлический 2 D/d 63/30
L=360
Ц5, Ц6 Цилиндр гидравлический D/d 80/40
L=560
Ш1…Ш12 Шланг 12

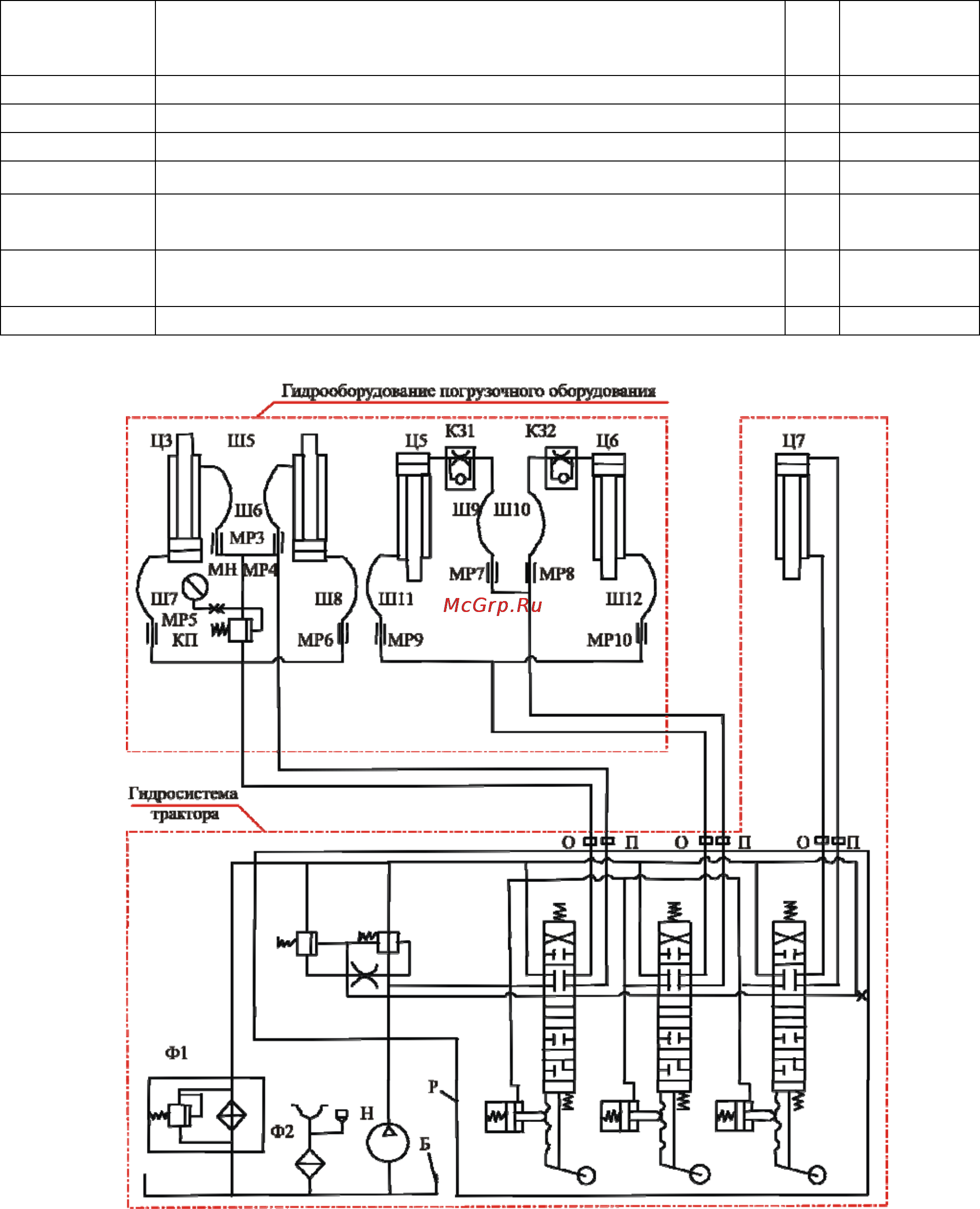

Рисунок 2.12 – Схема гидравлическая принципиальная
