351 0000020 РЭ 11

2.1.2 Съемное оборудование

Стрела представляет собой сварную конструкцию с запрессованными тер-

мообработанными втулками 1 (рисунок 2.6).

Стрела предназначена для навески сменного рабочего оборудования. Одним

концом стрела крепится к порталам (рисунок 2.7), а другим – к устройству для

смены рабочих органов (рисунок 2.8). К стреле крепятся штоки цилиндров подъ-

ема / опускания стрелы и рычаги (рисунки 2.9 и

2.10).

Устройство для смены рабочих органов состоит из переходника 3 (рисунок 2.7),

упора 2, ручек 1, 6, пружины 7 и оси 8, пальца верхнего 4 и пальца нижнего 5.

На имеющиеся в верхней части переходника цапфы надевается открытым

зевом ковш. Фиксация крвша на переходнике производится поворотом ручки 1.

Положение ручки 1 на переходнике 3 определяется взаиморасположением

оси 8 и переходника с фиксированием в отверстиях.

Для изменения положения ручки 1 при снятии ковша следует оттянуть на

себя ручку 6 с осью 8 и повернуть ручку 1.

В качестве рабочего органа используется ковш увеличенный (рисунок 2.11)

номинальной емкостью 0,7 м

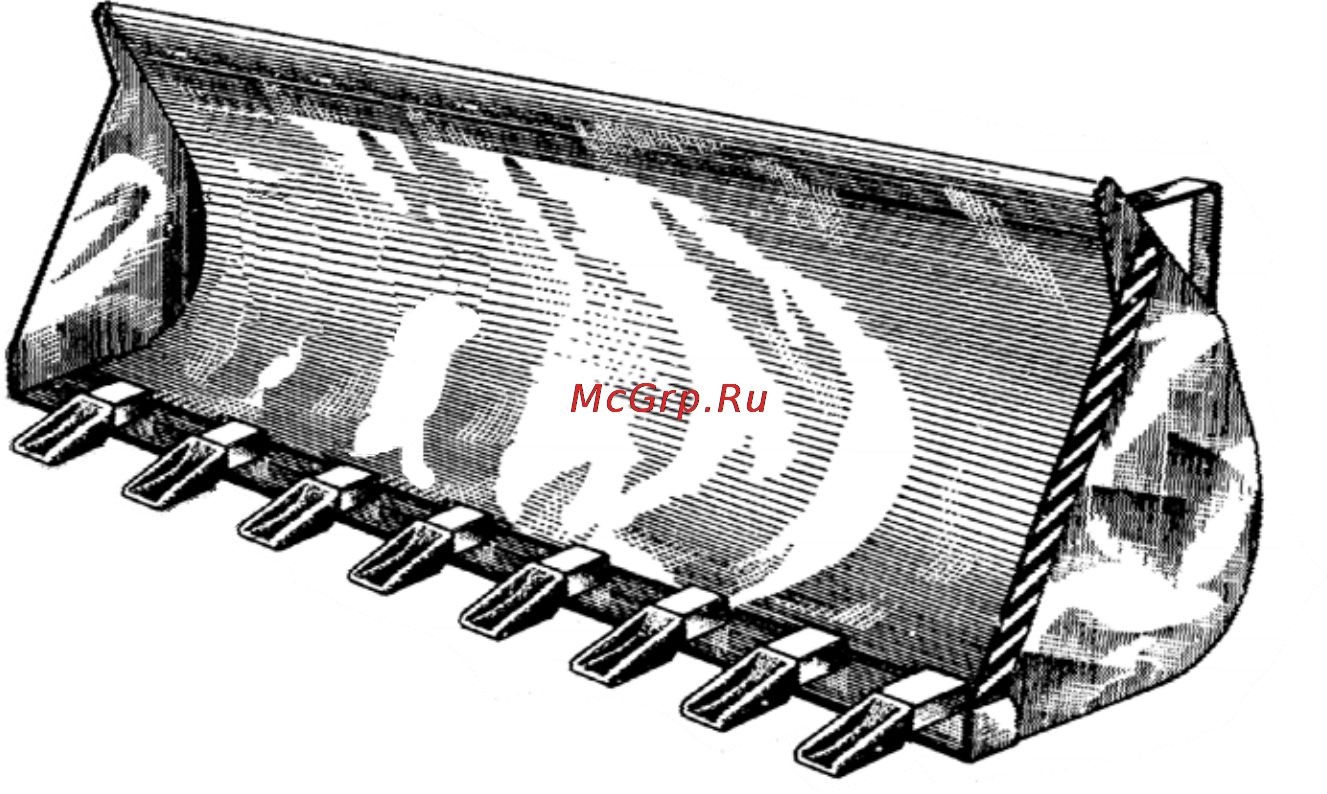

Рисунок 2.11 – Ковш
