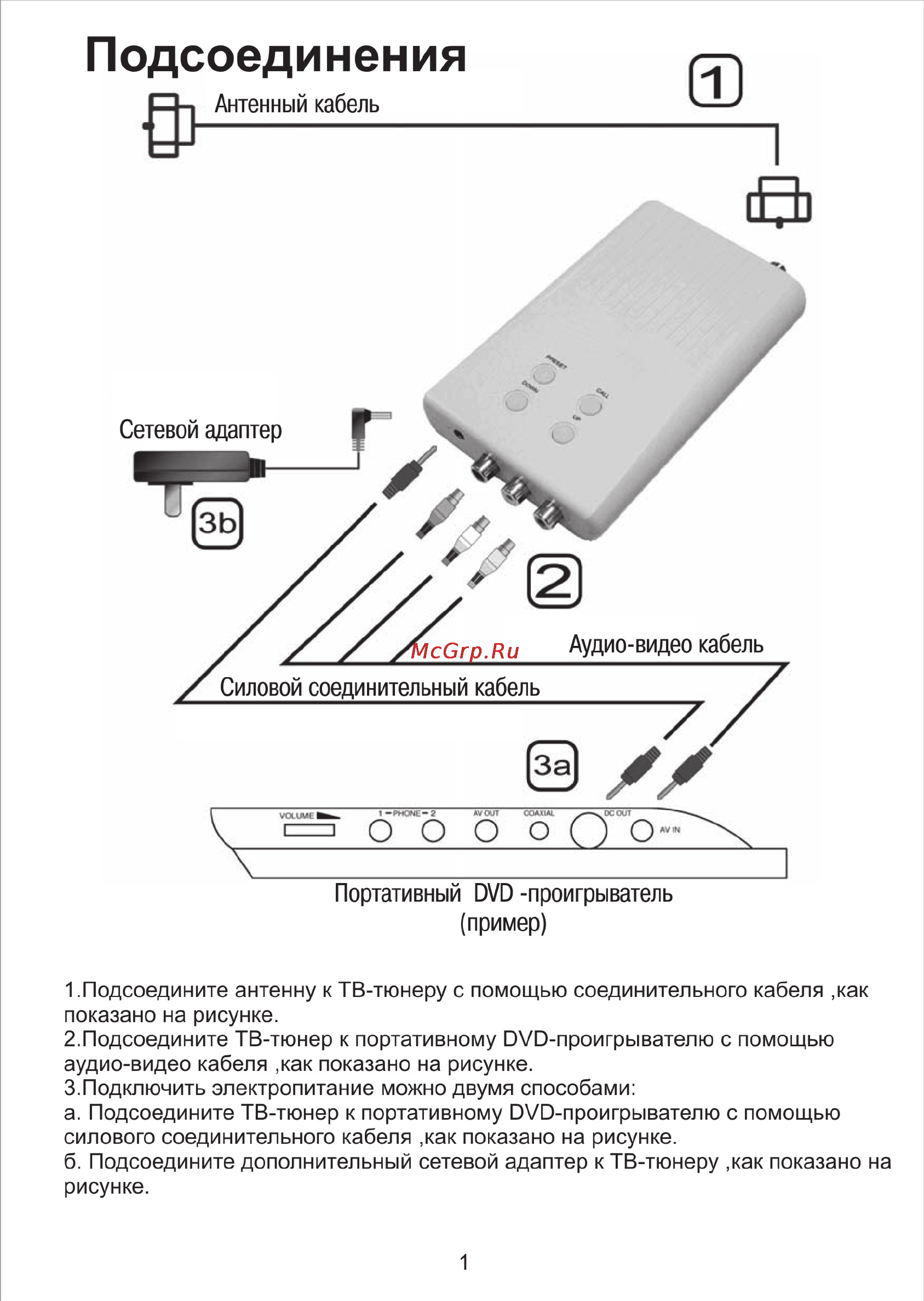

Подсоединения Антенный кабель пример 1 Подсоедините антенну к ТВ тюнеру с помощью соединительного кабеля как показано на рисунке 2 Подсоедините ТВ тюнер к портативному О О проигрывателю с помощью аудио видео кабеля как показано на рисунке 3 Подключить электропитание можно двумя способами а Подсоедините ТВ тюнер к портативному О О проигрывателю с помощью силового соединительного кабеля как показано на рисунке б Подсоедините дополнительный сетевой адаптер к ТВ тюнеру как показано на рисунке 1
