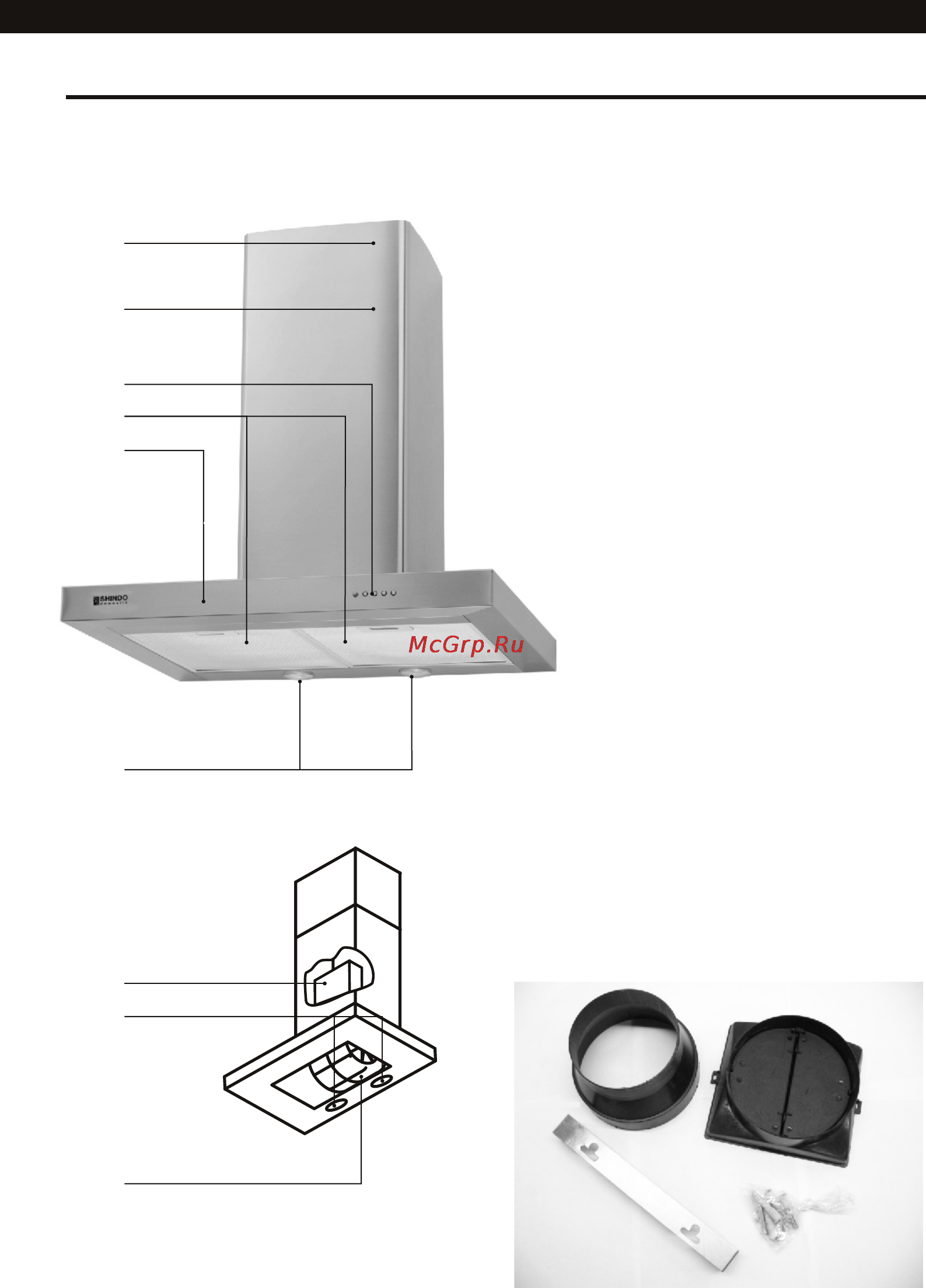

ОПИСАНИЕ ВЫТЯЖКИ
Наружная часть вытяжки состоит из
следующих составных частей (Рис.1):
1. Переключатель режимов работы вытяжки.
2. Корпус вытяжки (лицевая панель).
3. Многоразовый алюминиевый
жироулавливающий фильтр.
4. Лампы подсветки.
5. Наружная часть кожуха вытяжки.
6. Внутренняя часть кожуха вытяжки.
Внутри вытяжки (после снятия многоразового
алюминиевого жиро улавливающего фильтра)
(Рис.2) находятся:
1. Короб мотора (с мотором и крыльчаткой в
сборе).
2. Монтажная коробка.
3. Лампы подсветки.
В поставляемые части входят (Рис.3):
1. Комплект крепежа вытяжки к стене.
2. Планка для крепления внутренней части
кожуха вытяжки к стене.
3. Выходной фланец с антивозвратным
клапаном диаметром 150мм (если он не
установлен).
4. Переходной фланец с диаметра 150мм на
диаметр 120мм.
6
5
4
1
3
2
2
3
1
Рис.1
Рис.2
4
Рис.3
1
2
4
3
