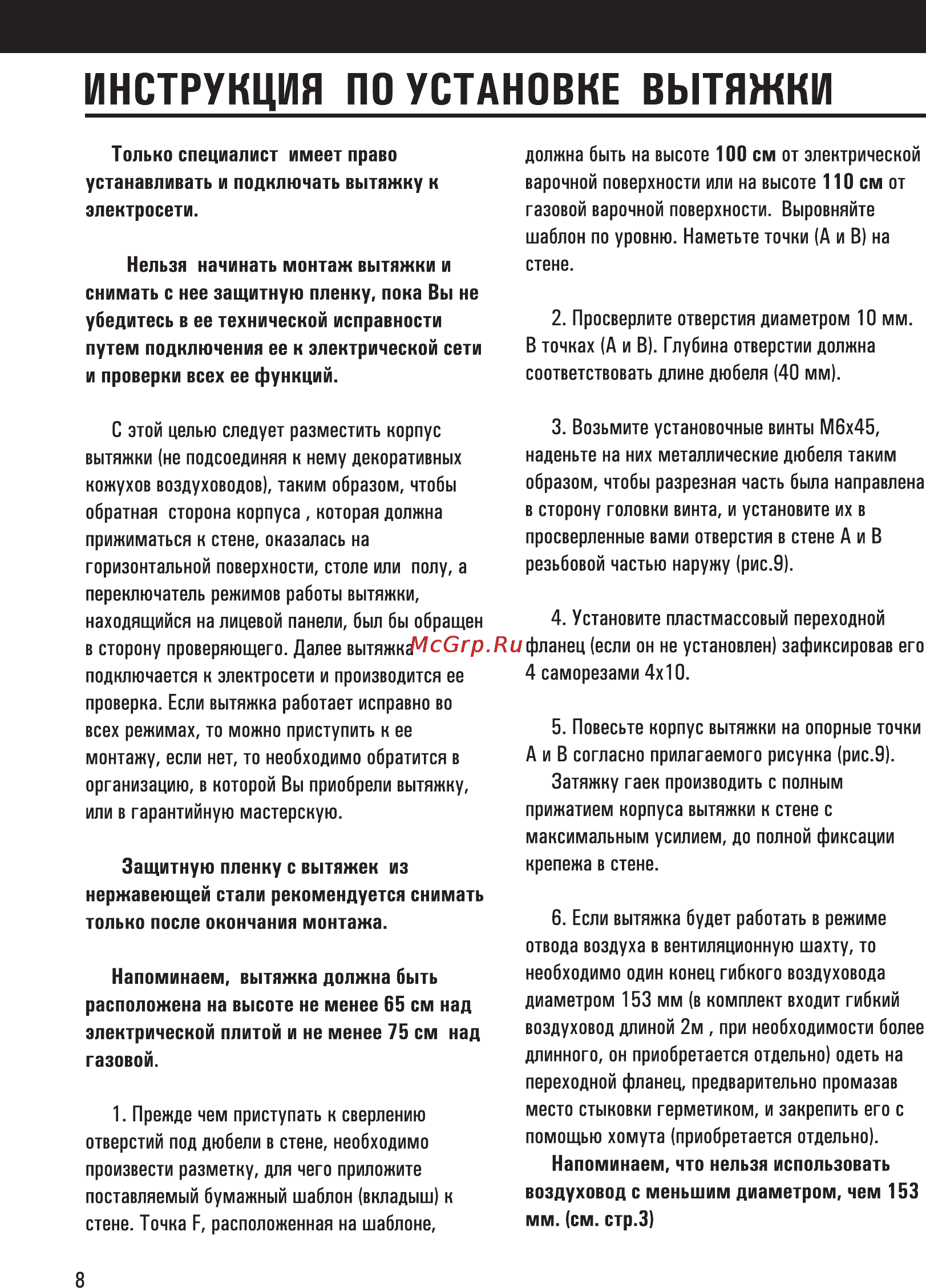

ИНСТРУКЦИЯ ПО УСТАНОВКЕ вытяжки Только специалист имеет право должна быть на высоте 100 см от электрической устанавливать и подключать вытяжку к варочной поверхности или на высоте 110 см от электросети газовой варочной поверхности Выровняйте шаблон по уровню Наметьте точки А и В на Нельзя начинать монтаж вытяжки и стене снимать с нее защитную пленку пока Вы не убедитесь в ее технической исправности 2 Просверлите отверстия диаметром 10 мм путем подключения ее к электрической сети В точках А и В Глубина отверстии должна и проверки всех ее функций соответствовать длине дюбеля 40 мм С этой целью следует разместить корпус 3 Возьмите установочные винты М6х45 вытяжки не подсоединяя к нему декоративных наденьте на них металлические дюбеля таким кожухов воздуховодов таким образом чтобы образом чтобы разрезная часть была направлена обратная сторона корпуса которая должна в сторону головки винта и установите их в прижиматься к стене оказалась на просверленные вами отверстия в стене А и В горизонтальной поверхности столе или полу а резьбовой частью наружу рис 9 переключатель режимов работы вытяжки находящийся на лицевой панели был бы обращен 4 Установите пластмассовый переходной в сторону проверяющего Далее вытяжка фланец если он не установлен зафиксировав его подключается к электросети и производится ее 4 саморезами 4x10 проверка Если вытяжка работает исправно во всех режимах то можно приступить к ее монтажу если нет то необходимо обратится в организацию в которой Вы приобрели вытяжку или в гарантийную мастерскую 5 Повесьте корпус вытяжки на опорные точки А и В согласно прилагаемого рисунка рис 9 Затяжку гаек производить с полным прижатием корпуса вытяжки к стене с максимальным усилием до полной фиксации Защитную пленку с вытяжек из крепежа в стене нержавеющей стали рекомендуется снимать только после окончания монтажа 6 Если вытяжка будет работать в режиме отвода воздуха в вентиляционную шахту то Напоминаем вытяжка должна быть необходимо один конец гибкого воздуховода расположена на высоте не менее 65 см над диаметром 153 мм в комплект входит гибкий электрической плитой и не менее 75 см над воздуховод длиной 2м при необходимости более газовой длинного он приобретается отдельно одеть на переходной фланец предварительно промазав 1 Прежде чем приступать к сверлению отверстий под дюбели в стене необходимо произвести разметку для чего приложите место стыковки герметиком и закрепить его с помощью хомута приобретается отдельно Напоминаем что нельзя использовать поставляемый бумажный шаблон вкладыш к воздуховод с меньшим диаметром чем 153 стене Точка Е расположенная на шаблоне мм см стр З 8
