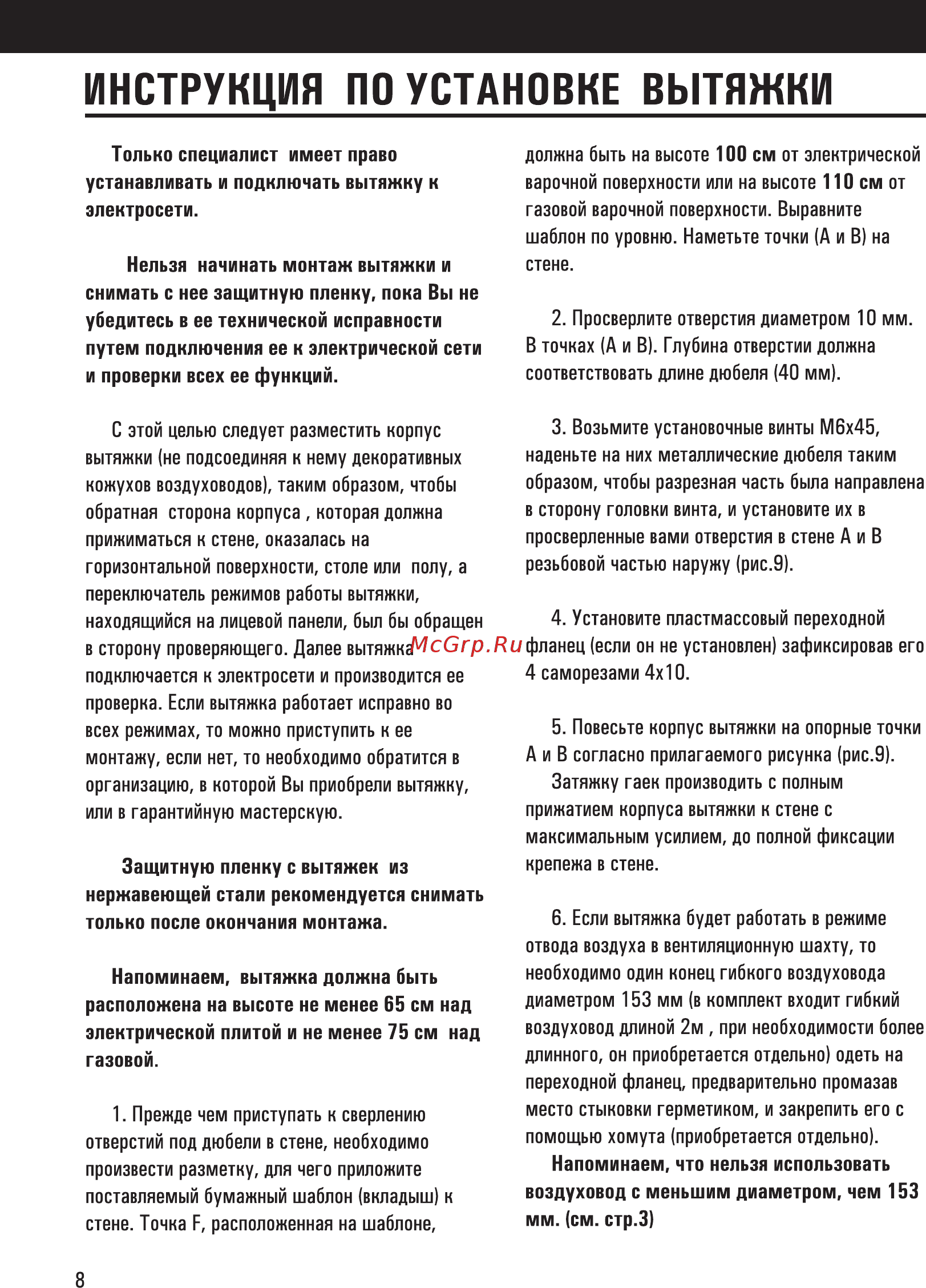

ИНСТРУКЦИЯ ПО УСТАНОВКЕ вытяжки Только специалист имеет право устанавливать и подключать вытнжку к электросети Нельзя начинать монтаж вытяжки и снимать с нее защитную пленку пока Вы не убедитесь в ее технической исправности путем подключения ее к электрической сети и проверки всех ее функций С этой целью следует разместить корпус вытяжки не подсоединяя к нему декоративных кожухов воздуховодов таким образом чтобы обратная сторона корпуса которая должна прижиматься к стене оказалась на горизонтальной поверхности столе или полу а переключатель режимов работы вытяжки находящийся на лицевой панели был бы обращен в сторону проверяющего Далее вытяжка подключается к электросети и производится ее проверка Если вытяжка работает исправно во всех режимах то можно приступить к ее монтажу если нет то необходимо обратится в организацию в которой Вы приобрели вытяжку или в гарантийную мастерскую Защитную пленку с вытяжек из нержавеющей стали рекомендуется снимать только после окончания монтажа Напоминаем вытяжка должна быть расположена на высоте не менее 65 см над электрической плитой и не менее 75 см над газовой 1 Прежде чем приступать к сверлению отверстий под дюбели в стене необходимо произвести разметку для чего приложите поставляемый бумажный шаблон вкладыш к стене Точка Е расположенная на шаблоне 8 должна быть на высоте 100 см от электрической варочной поверхности или на высоте 110 см от газовой варочной поверхности Выравните шаблон по уровню Наметьте точки А и В на стене 2 Просверлите отверстия диаметром 10 мм В точках А и В Глубина отверстии должна соответствовать длине дюбеля 40 мм 3 Возьмите установочные винты М6х45 наденьте на них металлические дюбеля таким образом чтобы разрезная часть была направлена в сторону головки винта и установите их в просверленные вами отверстия в стене А и В резьбовой частью наружу рис 9 4 Установите пластмассовый переходной фланец если он не установлен зафиксировав его 4 саморезами 4x10 5 Повесьте корпус вытяжки на опорные точки А и В согласно прилагаемого рисунка рис 9 Затяжку гаек производить с полным прижатием корпуса вытяжки к стене с максимальным усилием до полной фиксации крепежа в стене 6 Если вытяжка будет работать в режиме отвода воздуха в вентиляционную шахту то необходимо один конец гибкого воздуховода диаметром 153 мм в комплект входит гибкий воздуховод длиной 2м при необходимости более длинного он приобретается отдельно одеть на переходной фланец предварительно промазав место стыковки герметиком и закрепить его с помощью хомута приобретается отдельно Напоминаем что нельзя использовать воздуховод с меньшим диаметром чем 153 мм см стр З
