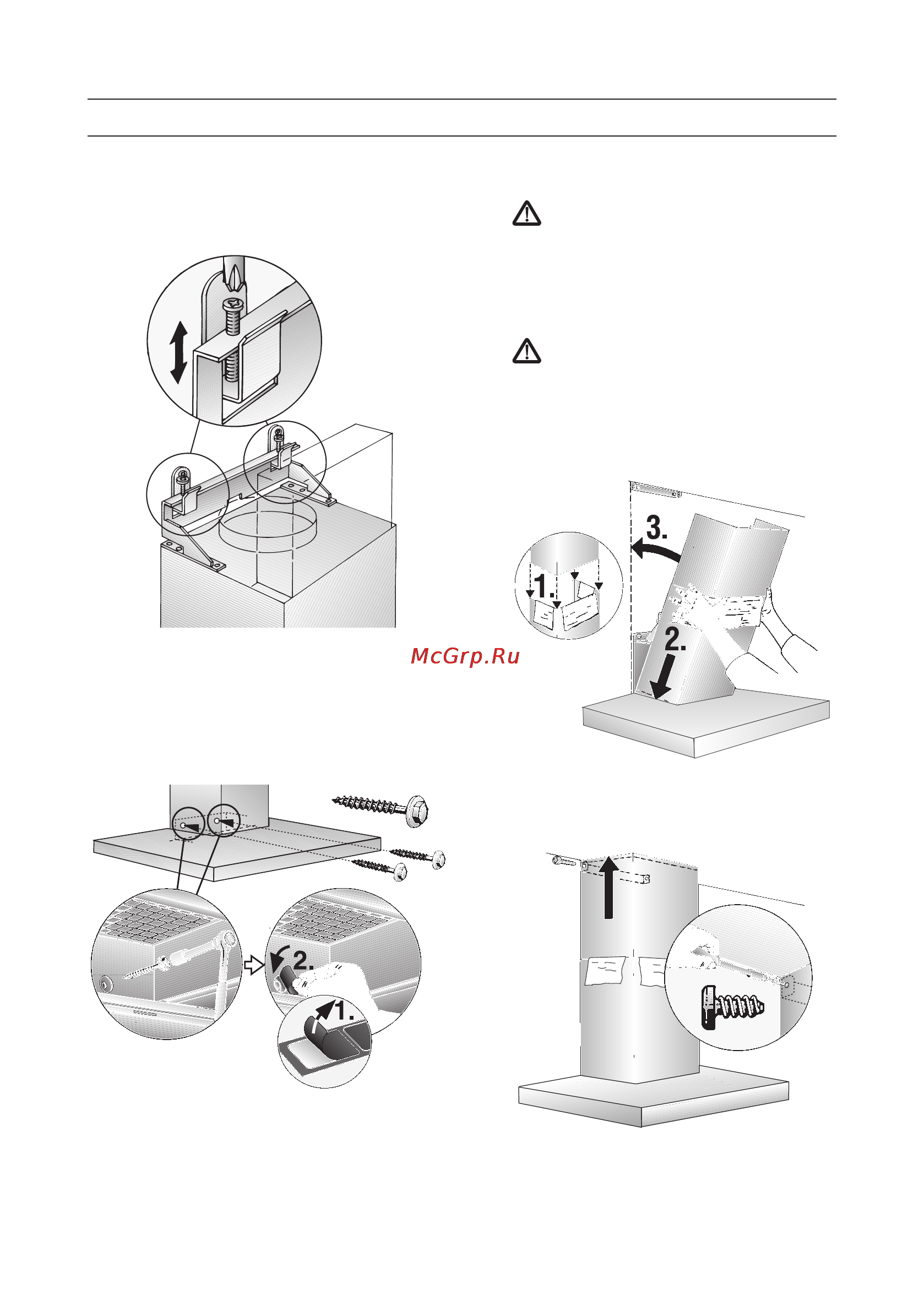

7. Навесьте вытяжку на крючки Отре

гулируйте вытяжку по горизонтали и

вертикали с помощью регулировоч

ных винтов

Монтаж

8. Завинтите нижние винты с шести

гранной головкой

9. Наклейте защитную пленку на отвер

стия под два нижних винта

12. Снимите защитную пленку с обеих

секций обшивки вытяжной трубы

Старайтесь избежать поврежде

ний чувствительных поверхностей

13. Соедините обе секции обшивки вы

тяжной трубы (вырезы в наружной

секции должны быть направлены

вниз) и вставьте их в вытяжку

При соединении секций друг с

другом старайтесь не поцарапать

их, для чего, например, установите

в качестве защиты монтажные шаб

лоны по краям нижней секции об

шивки вытяжной трубы

14. Выдвиньте верхнюю секцию вверх

и прикрепите ее с боковых сторон

двумя винтами к скобе

15. Установите жироулавливающий

фильтр (см инструкцию по эксплу



атации)

10. Подсоедините трубу для отвода воз

духа

11. Подключите вытяжку к электросети
