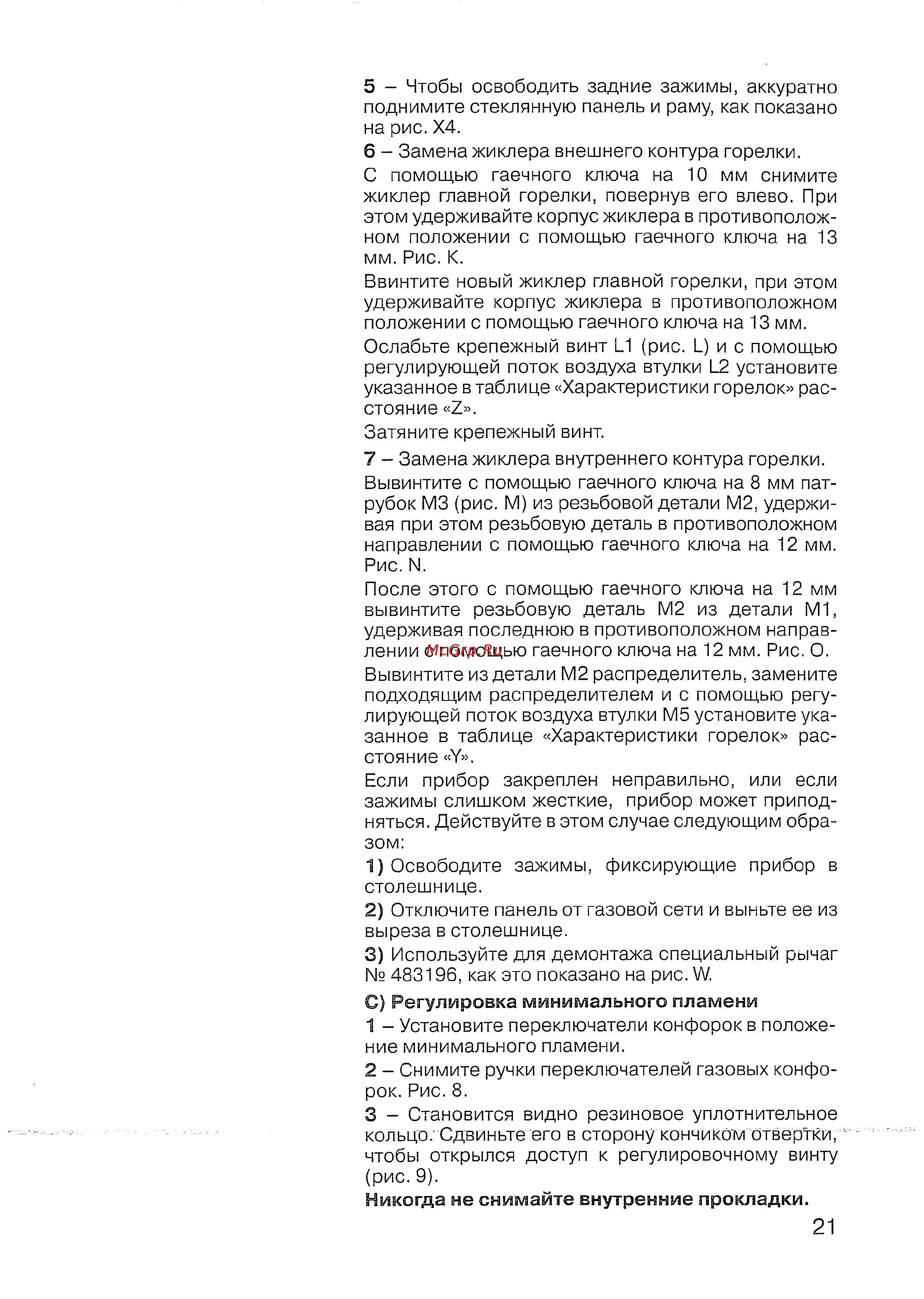

5 Чтобы освободить задние зажимы аккуратно поднимите стеклянную панель и раму как показано на рис Х4 6 Замена жиклера внешнего контура горелки С помощью гаечного ключа на 10 мм снимите жиклер главной горелки повернув его влево При этом удерживайте корпус жиклера в противополож ном положении с помощью гаечного ключа на 13 мм Рис К Ввинтите новый жиклер главной горелки при этом удерживайте корпус жиклера в противоположном положении с помощью гаечного ключа на 13 мм Ослабьте крепежный винт И рис Цис помощью регулирующей поток воздуха втулки L2 установите указанное в таблице Характеристики горелок рас стояние 2 Затяните крепежный винт 7 Замена жиклера внутреннего контура горелки Вывинтите с помощью гаечного ключа на 8 мм пат рубок М3 рис М из резьбовой детали М2 удержи вая при этом резьбовую деталь в противоположном направлении с помощью гаечного ключа на 12 мм Рис И После этого с помощью гаечного ключа на 12 мм вывинтите резьбовую деталь М2 из детали М1 удерживая последнюю в противоположном направ лении с помощью гаечного ключа на 12 мм Рис О Вывинтите из детали М2 распределитель замените подходящим распределителем и с помощью регу лирующей поток воздуха втулки М5 установите ука занное в таблице Характеристики горелок рас стояние У Если прибор закреплен неправильно или если зажимы слишком жесткие прибор может припод няться Действуйте в этом случае следующим обра зом 1 Освободите зажимы фиксирующие прибор в столешнице 2 Отключите панель от газовой сети и выньте ее из выреза в столешнице 3 Используйте для демонтажа специальный рычаг 483196 как это показано на рис С Регулировка минимального пламени 1 Установите переключатели конфорок в положе ние минимального пламени 2 Снимите ручки переключателей газовых конфо рок Рис 8 3 Становится видно резиновое уплотнительное кольцо Сдвиньте его в сторону кончиком отвертки чтобы открылся доступ к регулировочному винту рис 9 Никогда не снимайте внутренние прокладки 21
