Siemens ER 747501 E [21/34] Переоборудова ние варочной панели на другой тип газа

Содержание

• Ев 747501е 1
• Утилизация упаковки и старого прибора 2
• Ваша новая варочная панель 5 3
• Газовые конфорки 6 3
• Инструкция по монтажу 16 3
• Приготовление пищи 11 3
• Рекомендации по приготовлению 3
• Рекомендации по приготовлению 0 3
• Рекомендуемый диаметр посуды 8 3
• Самостоятельное устранение мелких неисправностей 13 3
• Сервисная служба 5 3
• Содержание 3
• Указания по технике безопасности 3
• Указания по эксплуатации варочной панели 1 3
• Характеристики конфорок 0 3
• Чистка и уход 12 3
• Электрические конфорки 3
• Электрические конфорки с 10 ступенчатым переключателем мощности 0 3
• Указания по технике безопасности 4
• Ваша новая варочная панель 6
• Газовые конфорки 7
• Дополнительная решетка 9
• Рекомендуемый диаметр посуды 9
• Приготовлению 10
• Рвкомвндэции по 10
• Электрические конфорки 10
• Рекомендации по приготовлению 11
• Электрические конфорки с 1о ступенчатым переключателем мощности 11
• Можно 12
• Нельзя 12
• Указания по эксплуатации варочной панели приготовление пищи 12
• Можно 13
• Нельзя 13
• Чистка и уход 13
• Не всегда нужно вызывать сервисную службу во многих случаях вы можете само стоятельно устранить возникшую неисправность нижеприведенная таблица содер жит полезную информацию которая поможет вам в этом важно ремонт газовых и электрических приборов могут выполнять только квали фицированные специалисты нашего сервисного центра 14
• Самостоятельное устранение мелких неисправностей 14
• Способ устранения неисправности 14
• Что делать если возможная причина неисправности 14
• Способ устранения неисправности 15
• Что делать если возможная причина неисправности 15
• Сервисная служба 16
• Инструкция по монтажу 17
• Указания для монтера 17
• Встраивание 18
• Монтаж варочной панели 18
• Переоборудова ние варочной панели на другой тип газа 21
• Характеристики конфорок 31
• Ая46 33
• Внимание важная информация для потребителей 33
• Гарантия изготовителя 33

Похожие устройства

• Siemens HW 290560 Инструкция по эксплуатации
• Siemens S1 WTF 3002 A Инструкция по эксплуатации
• Siemens HF 17556 EU Инструкция по эксплуатации
• Siemens WS 10 X 34 AOE Инструкция по эксплуатации
• Siemens KA 60 NA40 Инструкция по эксплуатации
• Siemens HB 43 T540 E Инструкция по эксплуатации
• Siemens ER 14953 EU Инструкция по эксплуатации
• Siemens ET 73 H502 Инструкция по эксплуатации
• Siemens Gigaset C385 TitanS Инструкция по эксплуатации
• Siemens Gigaset C380RUS SYS Инструкция по эксплуатации
• Siemens Gigaset A585 black Инструкция по эксплуатации
• Siemens Gigaset S680 Titan Инструкция по эксплуатации
• Siemens Gigaset S685RUS SYS Инструкция по эксплуатации
• Siemens Gigaset AS140 blue Инструкция по эксплуатации
• Siemens HF 25M660 Инструкция по эксплуатации
• Siemens ET 73754 Инструкция по эксплуатации
• Siemens SE 55 M580 E Инструкция по эксплуатации
• Siemens SL56 black Инструкция по эксплуатации
• Siemens Gigaset SL565 black Инструкция по эксплуатации
• Siemens Gigaset SL560 black Инструкция по эксплуатации

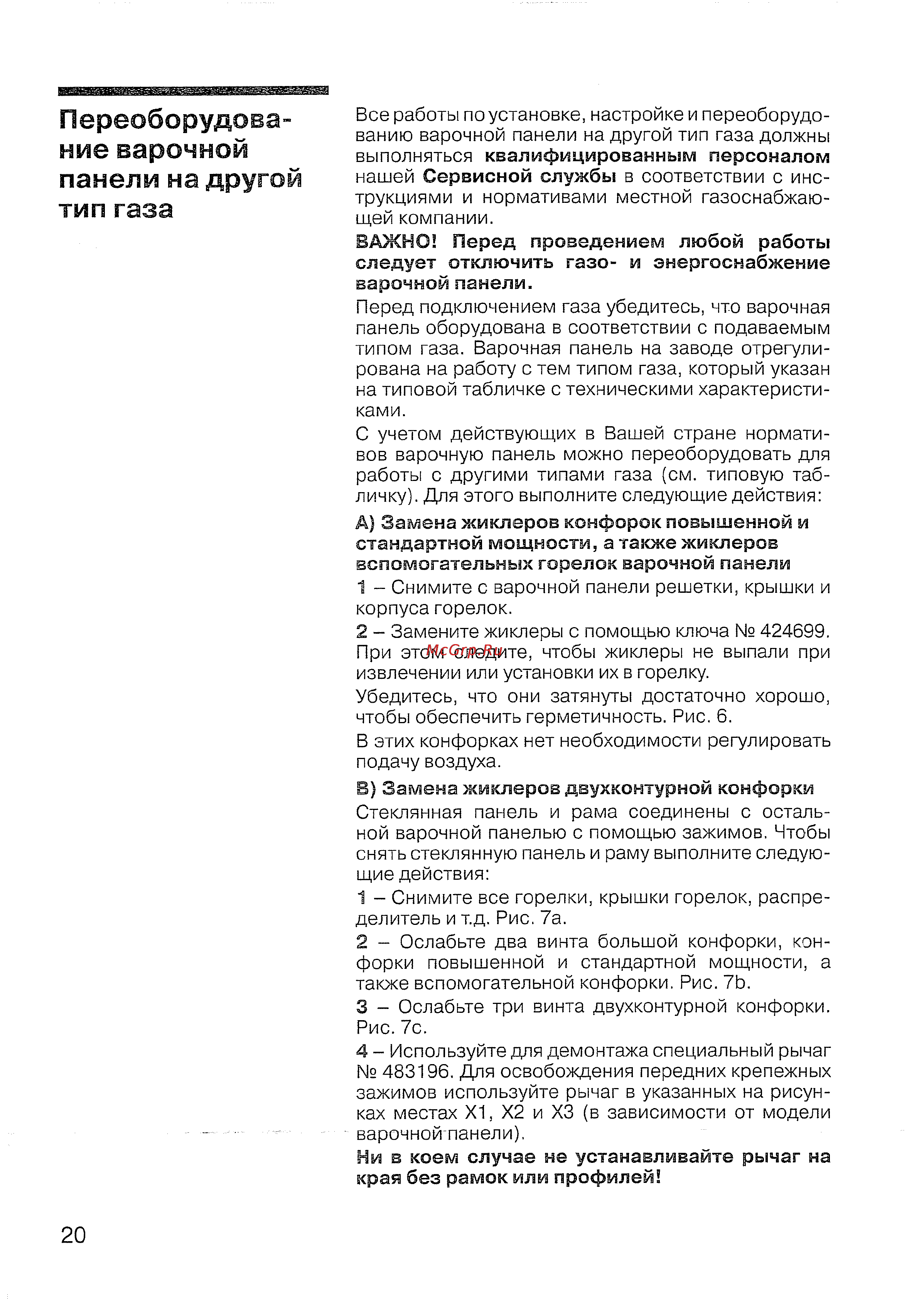

Переоборудова ние варочной панели на другой тип газа 20 Все работы по установке настройке и переоборудо ванию варочной панели на другой тип газа должны выполняться квалифицированным персоналом нашей Сервисной службы в соответствии с инс трукциями и нормативами местной газоснабжаю щей компании ВАЖНО Перед проведением любой работы следует отключить газои энергоснабжение варочной панели Перед подключением газа убедитесь что варочная панель оборудована в соответствии с подаваемым типом газа Варочная панель на заводе отрегули рована на работу с тем типом газа который указан на типовой табличке с техническими характеристи ками С учетом действующих в Вашей стране нормати вов варочную панель можно переоборудовать для работы с другими типами газа см типовую таб личку Для этого выполните следующие действия А Замена жиклеров конфорок повышенной и стандартной мощности а также жиклеров вспомогательных горелок варочной панели 1 Снимите с варочной панели решетки крышки и корпуса горелок 2 Замените жиклеры с помощью ключа 424699 При этом следите чтобы жиклеры не выпали при извлечении или установки их в горелку Убедитесь что они затянуты достаточно хорошо чтобы обеспечить герметичность Рис 6 В этих конфорках нет необходимости регулировать подачу воздуха В Замена жиклеров двухконтурной конфорки Стеклянная панель и рама соединены с осталь ной варочной панелью с помощью зажимов Чтобы снять стеклянную панель и раму выполните следую щие действия 1 Снимите все горелки крышки горелок распре делитель и т д Рис 7а 2 Ослабьте два винта большой конфорки кон форки повышенной и стандартной мощности а также вспомогательной конфорки Рис 7Ь 3 Ослабьте три винта двухконтурной конфорки Рис 7с 4 Используйте для демонтажа специальный рычаг 483196 Для освобождения передних крепежных зажимов используйте рычаг в указанных на рисун ках местах Х1 Х2 и ХЗ в зависимости от модели варочнойпанели Ни в коем случае не устанавливайте рычаг на края без рамок или профилей
