Siemens ER 747501 E Инструкция по эксплуатации онлайн [20/34] 143046

Содержание

• Ев 747501е 1
• Утилизация упаковки и старого прибора 2
• Ваша новая варочная панель 5 3
• Газовые конфорки 6 3
• Инструкция по монтажу 16 3
• Приготовление пищи 11 3
• Рекомендации по приготовлению 3
• Рекомендации по приготовлению 0 3
• Рекомендуемый диаметр посуды 8 3
• Самостоятельное устранение мелких неисправностей 13 3
• Сервисная служба 5 3
• Содержание 3
• Указания по технике безопасности 3
• Указания по эксплуатации варочной панели 1 3
• Характеристики конфорок 0 3
• Чистка и уход 12 3
• Электрические конфорки 3
• Электрические конфорки с 10 ступенчатым переключателем мощности 0 3
• Указания по технике безопасности 4
• Ваша новая варочная панель 6
• Газовые конфорки 7
• Дополнительная решетка 9
• Рекомендуемый диаметр посуды 9
• Приготовлению 10
• Рвкомвндэции по 10
• Электрические конфорки 10
• Рекомендации по приготовлению 11
• Электрические конфорки с 1о ступенчатым переключателем мощности 11
• Можно 12
• Нельзя 12
• Указания по эксплуатации варочной панели приготовление пищи 12
• Можно 13
• Нельзя 13
• Чистка и уход 13
• Не всегда нужно вызывать сервисную службу во многих случаях вы можете само стоятельно устранить возникшую неисправность нижеприведенная таблица содер жит полезную информацию которая поможет вам в этом важно ремонт газовых и электрических приборов могут выполнять только квали фицированные специалисты нашего сервисного центра 14
• Самостоятельное устранение мелких неисправностей 14
• Способ устранения неисправности 14
• Что делать если возможная причина неисправности 14
• Способ устранения неисправности 15
• Что делать если возможная причина неисправности 15
• Сервисная служба 16
• Инструкция по монтажу 17
• Указания для монтера 17
• Встраивание 18
• Монтаж варочной панели 18
• Переоборудова ние варочной панели на другой тип газа 21
• Характеристики конфорок 31
• Ая46 33
• Внимание важная информация для потребителей 33
• Гарантия изготовителя 33

Похожие устройства

• Siemens HW 290560 Инструкция по эксплуатации
• Siemens S1 WTF 3002 A Инструкция по эксплуатации
• Siemens HF 17556 EU Инструкция по эксплуатации
• Siemens WS 10 X 34 AOE Инструкция по эксплуатации
• Siemens KA 60 NA40 Инструкция по эксплуатации
• Siemens HB 43 T540 E Инструкция по эксплуатации
• Siemens ER 14953 EU Инструкция по эксплуатации
• Siemens ET 73 H502 Инструкция по эксплуатации
• Siemens Gigaset C385 TitanS Инструкция по эксплуатации
• Siemens Gigaset C380RUS SYS Инструкция по эксплуатации
• Siemens Gigaset A585 black Инструкция по эксплуатации
• Siemens Gigaset S680 Titan Инструкция по эксплуатации
• Siemens Gigaset S685RUS SYS Инструкция по эксплуатации
• Siemens Gigaset AS140 blue Инструкция по эксплуатации
• Siemens HF 25M660 Инструкция по эксплуатации
• Siemens ET 73754 Инструкция по эксплуатации
• Siemens SE 55 M580 E Инструкция по эксплуатации
• Siemens SL56 black Инструкция по эксплуатации
• Siemens Gigaset SL565 black Инструкция по эксплуатации
• Siemens Gigaset SL560 black Инструкция по эксплуатации

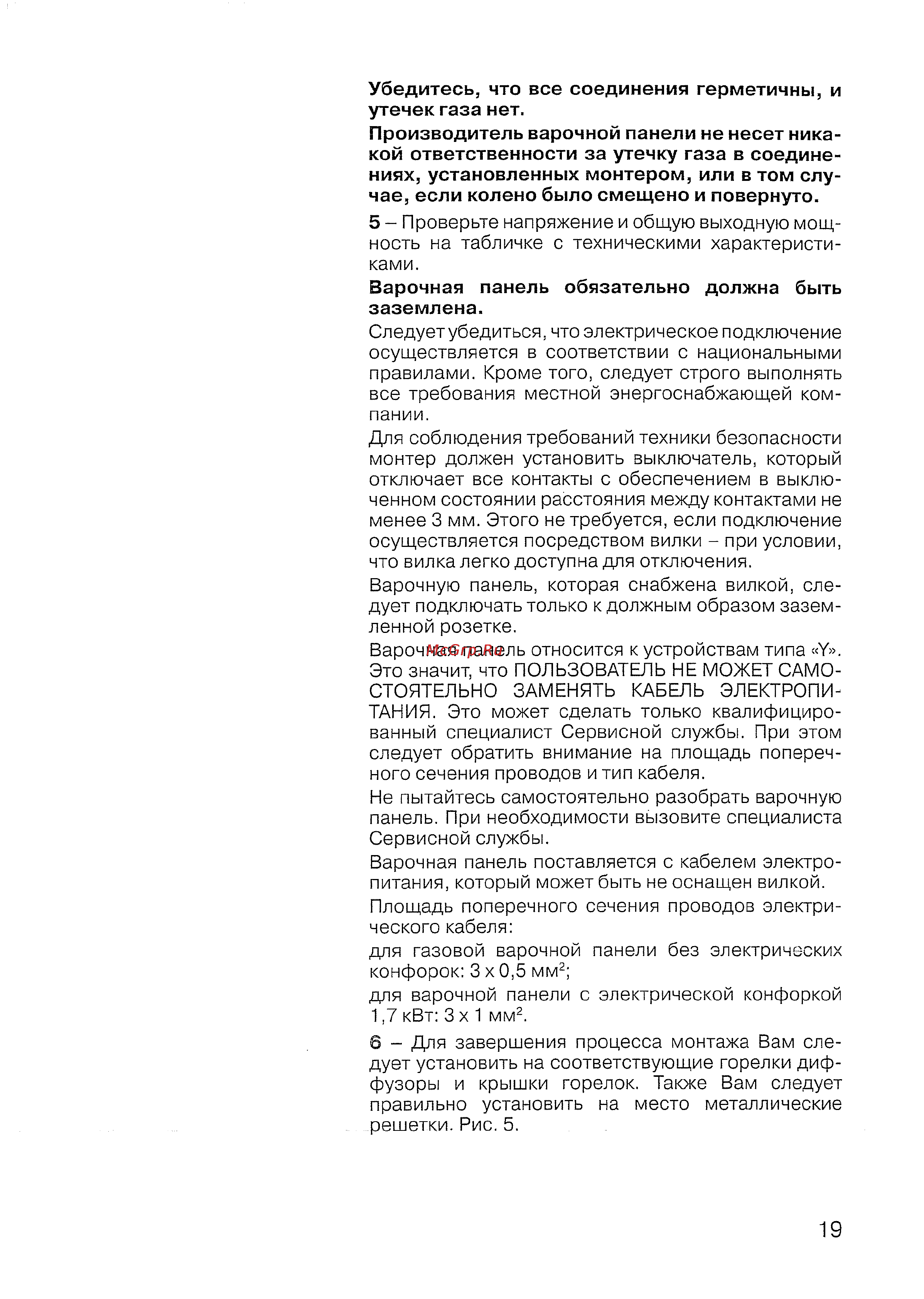

Убедитесь что все соединения герметичны и утечек газа нет Производитель варочной панели не несет ника кой ответственности за утечку газа в соедине ниях установленных монтером или в том слу чае если колено было смещено и повернуто 5 Проверьте напряжение и общую выходную мощ ность на табличке с техническими характеристи ками Варочная панель обязательно должна быть заземлена Следует убедиться что электрическое подключение осуществляется в соответствии с национальными правилами Кроме того следует строго выполнять все требования местной энергоснабжающей ком пании Для соблюдения требований техники безопасности монтер должен установить выключатель который отключает все контакты с обеспечением в выклю ченном состоянии расстояния между контактами не менее 3 мм Этого не требуется если подключение осуществляется посредством вилки при условии что вилка легко доступна для отключения Варочную панель которая снабжена вилкой сле дует подключать только к должным образом зазем ленной розетке Варочная панель относится к устройствам типа У Это значит что ПОЛЬЗОВАТЕЛЬ НЕ МОЖЕТ САМО СТОЯТЕЛЬНО ЗАМЕНЯТЬ КАБЕЛЬ ЭЛЕКТРОПИ ТАНИЯ Это может сделать только квалифициро ванный специалист Сервисной службы При этом следует обратить внимание на площадь попереч ного сечения проводов и тип кабеля Не пытайтесь самостоятельно разобрать варочную панель При необходимости вызовите специалиста Сервисной службы Варочная панель поставляется с кабелем электро питания который может быть не оснащен вилкой Площадь поперечного сечения проводов электри ческого кабеля для газовой варочной панели без электрических конфорок 3 х 0 5 мм2 для варочной панели с электрической конфоркой 1 7 кВт 3 х 1 мм2 6 Для завершения процесса монтажа Вам сле дует установить на соответствующие горелки диф фузоры и крышки горелок Также Вам следует правильно установить на место металлические решетки Рис 5 19
