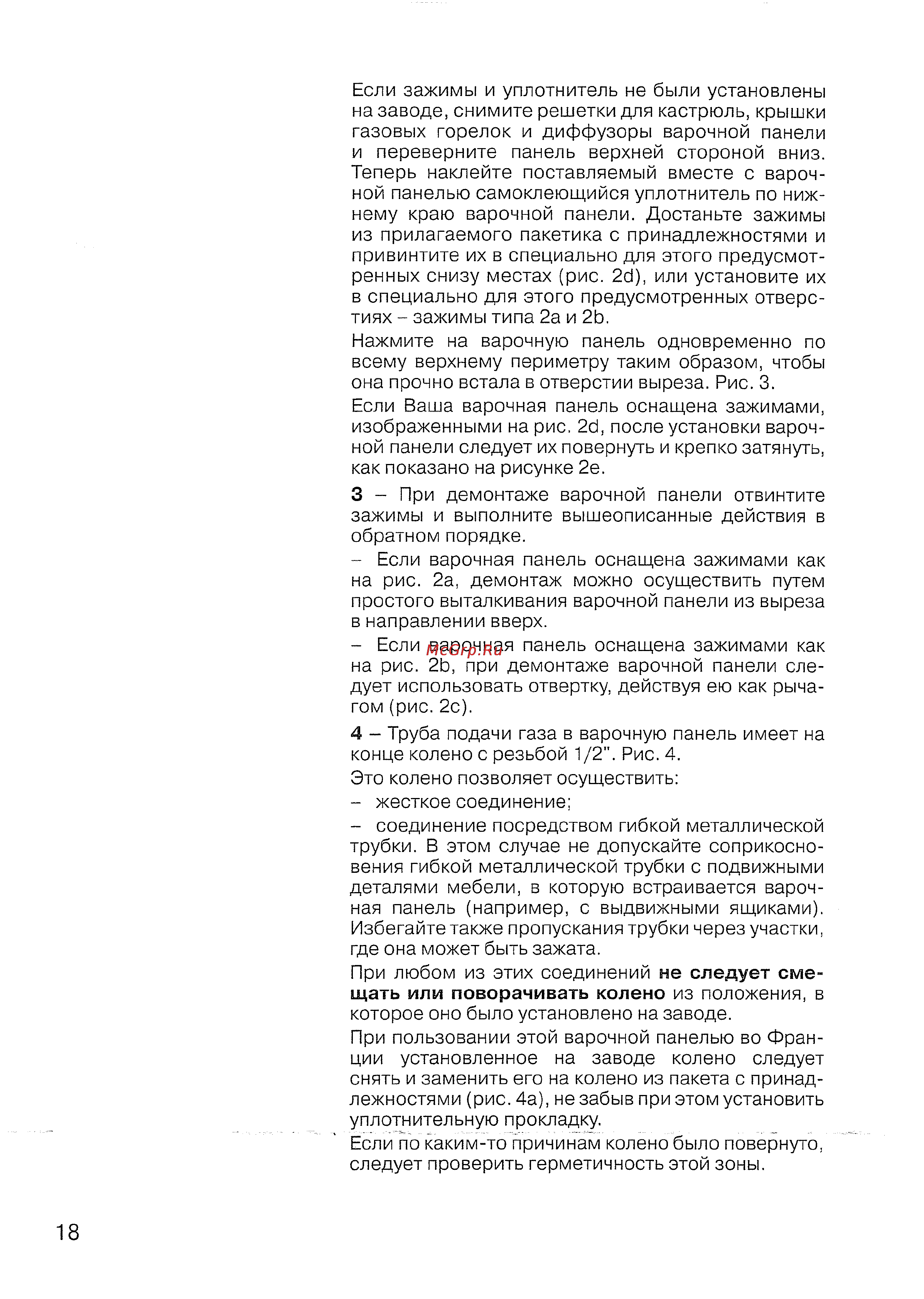

Если зажимы и уплотнитель не были установлены на заводе снимите решетки для кастрюль крышки газовых горелок и диффузоры варочной панели и переверните панель верхней стороной вниз Теперь наклейте поставляемый вместе с вароч ной панелью самоклеющийся уплотнитель по ниж нему краю варочной панели Достаньте зажимы из прилагаемого пакетика с принадлежностями и привинтите их в специально для этого предусмот ренных снизу местах рис 26 или установите их в специально для этого предусмотренных отверс тиях зажимы типа 2а и 2Ь Нажмите на варочную панель одновременно по всему верхнему периметру таким образом чтобы она прочно встала в отверстии выреза Рис 3 Если Ваша варочная панель оснащена зажимами изображенными на рис 26 после установки вароч ной панели следует их повернуть и крепко затянуть как показано на рисунке 2е 3 При демонтаже варочной панели отвинтите зажимы и выполните вышеописанные действия в обратном порядке Если варочная панель оснащена зажимами как на рис 2а демонтаж можно осуществить путем простого выталкивания варочной панели из выреза в направлении вверх Если варочная панель оснащена зажимами как на рис 2Ь при демонтаже варочной панели сле дует использовать отвертку действуя ею как рыча гом рис 2с 4 Труба подачи газа в варочную панель имеет на конце колено с резьбой 1 2 Рис 4 Это колено позволяет осуществить жесткое соединение соединение посредством гибкой металлической трубки В этом случае не допускайте соприкосно вения гибкой металлической трубки с подвижными деталями мебели в которую встраивается вароч ная панель например с выдвижными ящиками Избегайте также пропускания трубки через участки где она может быть зажата При любом из этих соединений не следует сме щать или поворачивать колено из положения в которое оно было установлено на заводе При пользовании этой варочной панелью во Фран ции установленное на заводе колено следует снять и заменить его на колено из пакета с принад лежностями рис 4а не забыв при этом установить уплотнительную прокладку Если по каким то причинам колено было повернуто следует проверить герметичность этой зоны 18
