Siemens LC 58650 [11/14] Монтаж

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Данная вытяжка предназначена для монта

жа на стене кухни.

1. Снимите жиропоглощающий фильтр (см.

инструкцию по эксплуатации).

2. Начертите линию на стене от потолка до

нижнего края вытяжки в центре того мес

та, в котором предполагается установить

вытяжку.

3. Используйте шаблон для маркировки на

стене точек, в которых будут установле

ны шурупы. Чтобы облегчить подвешива

ние вытяжки, начертите контур той зоны,

где будет крепиться вытяжка.

Обеспечьте минимальное расстояние

между варочной панелью и вытяжкой

550 мм – для электрической варочной па

нели и 650 мм – для газовой варочной па

нели. Нижний край шаблона располагается

на уровне нижнего края вытяжки.

4. Просверлите 4 отверстия ∅ 8 мм для вы

тяжки и 2 отверстия ∅ 8 мм для обшивки.

Вставьте дюбели в отверстия таким об

разом, чтобы они были заподлицо со сте

ной.

Примечание. Если предполагается уста

навливать какиелибо специальные принад

лежности, это следует учесть.

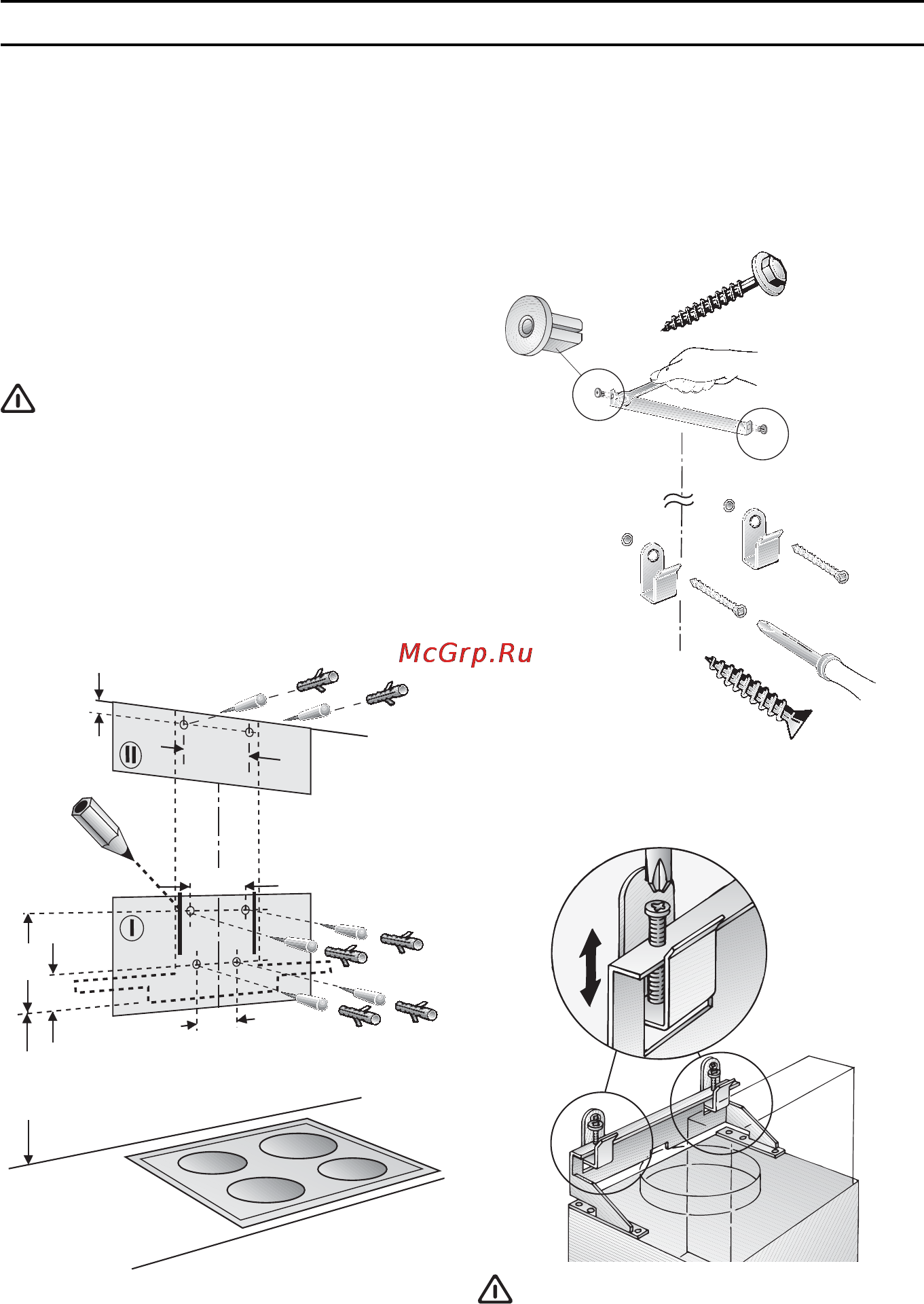

5. Прикрепите 2 входящие в комплект пос

тавки прокладки к уголку для крепления

обшивки вытяжной трубы.

6. Привинтите один уголок вверху и два

внизу.

Монтаж

7. Подвесьте вытяжку. Выровняйте ее по

высоте и по горизонтали с помощью ре

гулировочных винтов.

172

455

051

мин. 550 до электроплиты

мин. 650 до газовой плиты

Стеклянный экран не должен касаться

стены.
