Multitronics SE-50V Руководство по подключению онлайн

Multitronics SE-50V Руководство по подключению онлайн

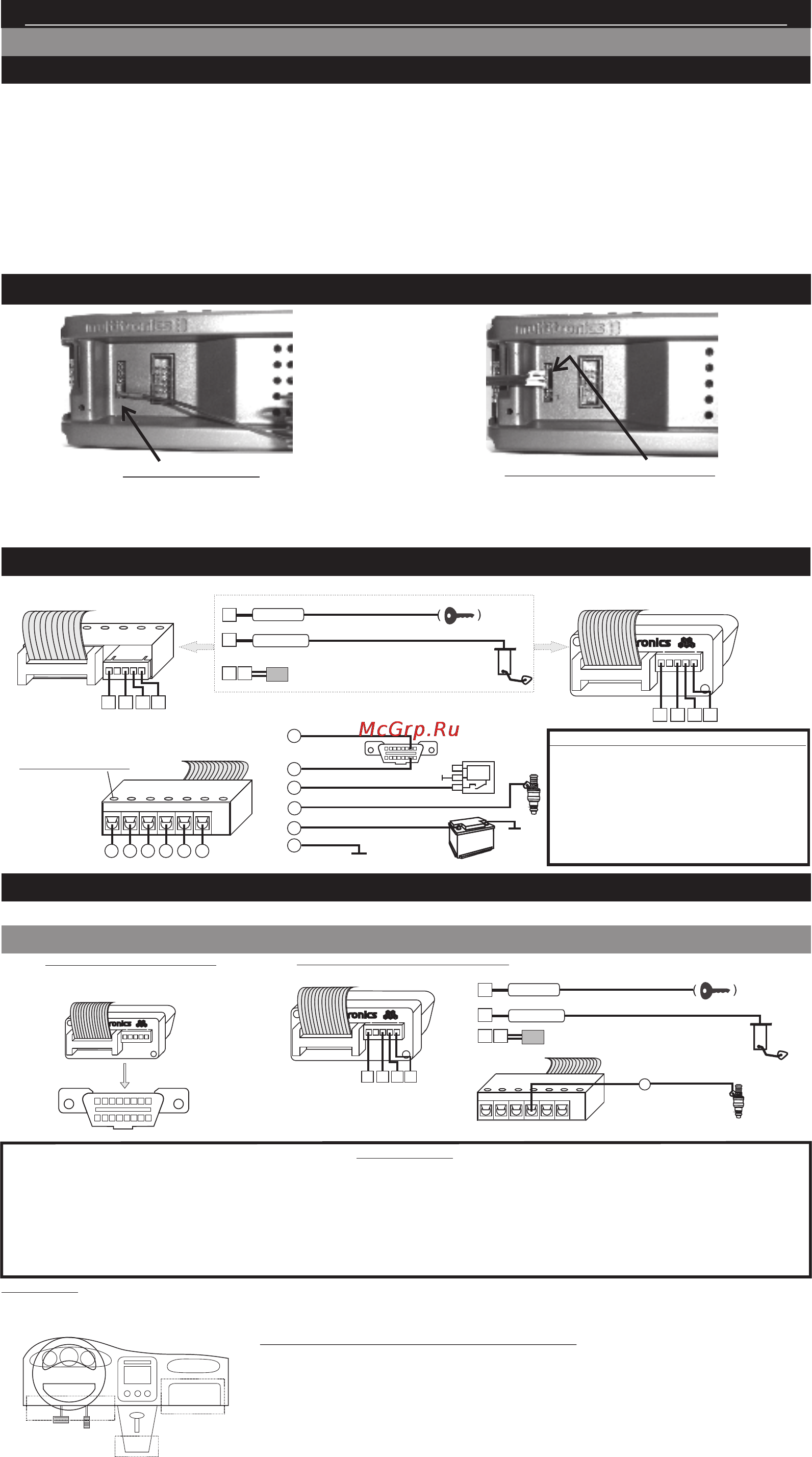

Назначение проводов.
6-контактный разъем переходника
(вид со стороны подключения шлейфа)
1
2
3
4
6
5
1 8
9 16
L-линия
к датчику скорости
к форсунке
+
аккумул
я
то
р
+12В АКБ
масса
K-линия
6-контактный разъем переходника
(вид со стороны подключения дополнительных проводов)
16-контактный разъем OBD-2
(вид со стороны подключения шлейфа)
Порядок подключения
Подключение к автомобилям с разъемом OBD-2 (простое подключение)
1 8
9 16
16-контактный разъем OBD-2
бортового компьютера
16-контактный разъем OBD-2 в автомобиле
соединить
Дополнительные возможности МК при подключении опциональных цепей:
1 контакт - включение режима “Физический замок зажигания”: МК будет включаться при включении зажигания
автомобиля (в режиме “Виртуальный замок зажигания” включение происходит после пуска двигателя).
3 контакт - в случае, если параметр “Остаток топлива в баке” по протоколу диагностики не передается, подключение
данного вывода позволит реализовать функцию автоматического слежения за уровнем топлива в баке
(режим “Бак ДУТ”).
4 контакт переходника - отображение параметра “Время впрыска” непосредственно с форсунки автомобиля (в случае,
если параметр не поддерживается в выбранном протоколе диагностики).
Минимальное подключение
Опциональные цепи подключения
1 3 4 5
желтый
к замку зажигания (+)
зеленый
к датчику уровня топлива
датчик температуры воздуха
1
3
4 5
1 3 4 5
4
к форсунке
желтый
к замку зажигания (+)
зеленый
к датчику уровня топлива
датчик температуры воздуха
1
3
4 5
Дублирующиеся контакты в разъемах:
К-линия; L-линия; +12В АКБ; масса (-)
Внимание! При подключении к а/м
16-контактного разъема
OBD-2, указанные выше
контакты в 6-контактом
переходнике подключать
запрещено.
123
4
56
винты для зажима проводов
1 3 4 5
Порядок установки.Порядок установки.
Внимание! Установка и подключение прибора должны производиться квалифицированными пользователями,
имеющими опыт электромонтажных работ, или на станции техобслуживания автомобилей с соблюдением
всех правил электробезопасности, а также правил подключения и установки, изложенных в настоящей
инструкции. Изготовитель не несет ответственности за последствия, связанные с не соблюдением
пользователем требований инструкции по эксплуатации и подключению прибора, а также с
использованием прибора не по назначению. Во избежание поломки МК при его установке в автомобиль, не
применяйте крепежных деталей, отличных от прилагаемых к комплекту монтажных частей.
Для установки прибора:
1) Извлеките штатную заглушку.
2) Проложите соединительные провода к месту установки МК.
3) Подключите соединительный разъем к МК.
4) Установите МК вместо заглушки.
Multitronics PU-4TC
Подключение к двум крайним контактам
дополнительного разъема МК (сигнальный провод -
контакт №6). Маркированная сторона разъема
парктроника должна быть обращена вниз.
Подключение парковочного радара Multitronics (опция)
Multitronics PT-4TC (3TC, 2TC)
Подключение к трем контактам дополнительного
разъема МК (2, 3, 4 контакты, считая сверху).
Маркированная сторона разъема парктроника
должна быть обращена вверх.
Установка и подключение Multitronics SE-50V, SL-50V
1
2
3
Типичные места расположения колодки OBD-2:
1 - Под рулевой колонкой (большинство автомобилей)
2 - Рядом с ручкой переключения передач или стояночного тормоза (Opel, Audi...)
3 - За перчаточным ящиком (Renault Logan, Lada Priora)
Установка и подключение бортовых компьютеров Multitronics
Внимание! Подключение прибора следует производить при отключенной аккумуляторной батарее!
Внимание! Датчик температуры следует располагать в месте,
любом другом месте, максимально изолированном от потоков воздуха нагретого двигателя, а также нагреваемых
двигателем или солнцем деталей.
защищенном от попадания грязи, воды и снега, либо в
