6. РАЗМЕЩЕНИЕ В СТОЛЕШНИЦЕ

Следующая операция требует выполнения каменных и/или столярных

работ и поэтому должна осуществляться квалифицированным мастером.

Установка возможна на различные материалы, такие как кирпичная

кладка, металл, крупноразмерные или ламинированные пластиком

деревянные конструкции, которые должны быть жаростойкими (90°С).

6.1 Крепление к опорной конструкции

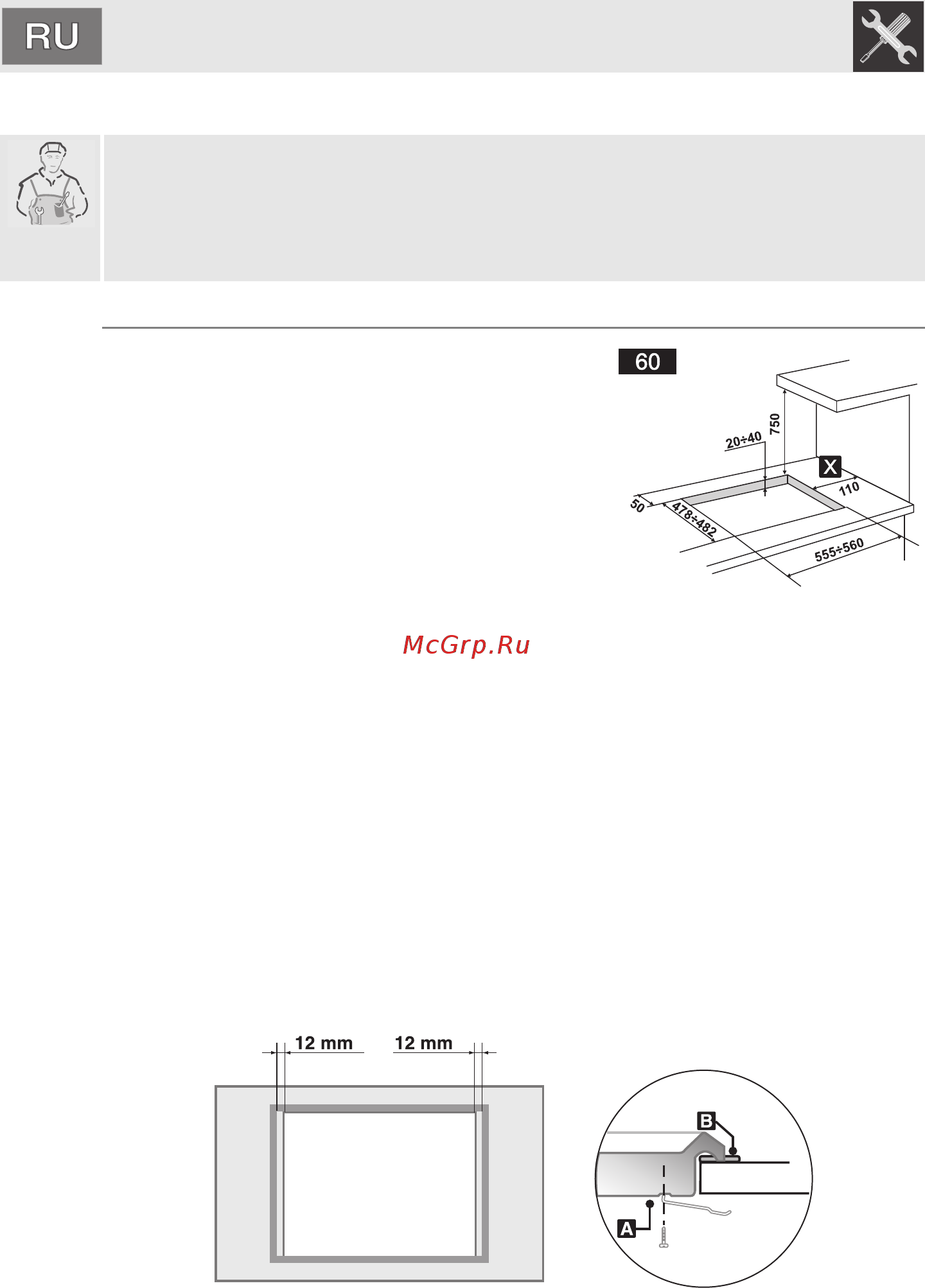

Вырежьте в поверхности рабочего стола

(столешнице) проем с указанными на рисунке

размерами, выдерживая расстояние от

заднего края не менее 50 мм.

Данный прибор можно приближать к стенам,

превышающим по высоте ее рабочую

поверхность, при условии соблюдения

расстояния “X” показанного на рисунке, во

избежание их повреждения в случае

перегрева.

Удостоверьтесь, что расстояние от огня конфорок до подвесной полки,

расположенной выше по вертикали, не менее 750 мм.

Точно установите изолирующую прокладку из комплекта поставки по

внешнему периметру вырезанного проема в столешнице, как показано на

приведенных выше рисунках, слегка обжав ее по всей поверхности рукой.

В зависимости от модели устанавливаемой панели руководствуйтесь

размерами, указанными на рисунке, памятуя о том, что для обеих

моделей передняя и задняя стороны должны "сходить" в проем.

Прикрепите варочную панель к шкафу посредством специальных скоб A в

оснастке. Аккуратно обрежьте лишнюю часть B прокладки по кромке.

Показанные на приведенном ниже рисунке размеры относятся к проему с

внутренней стороны прокладки.
