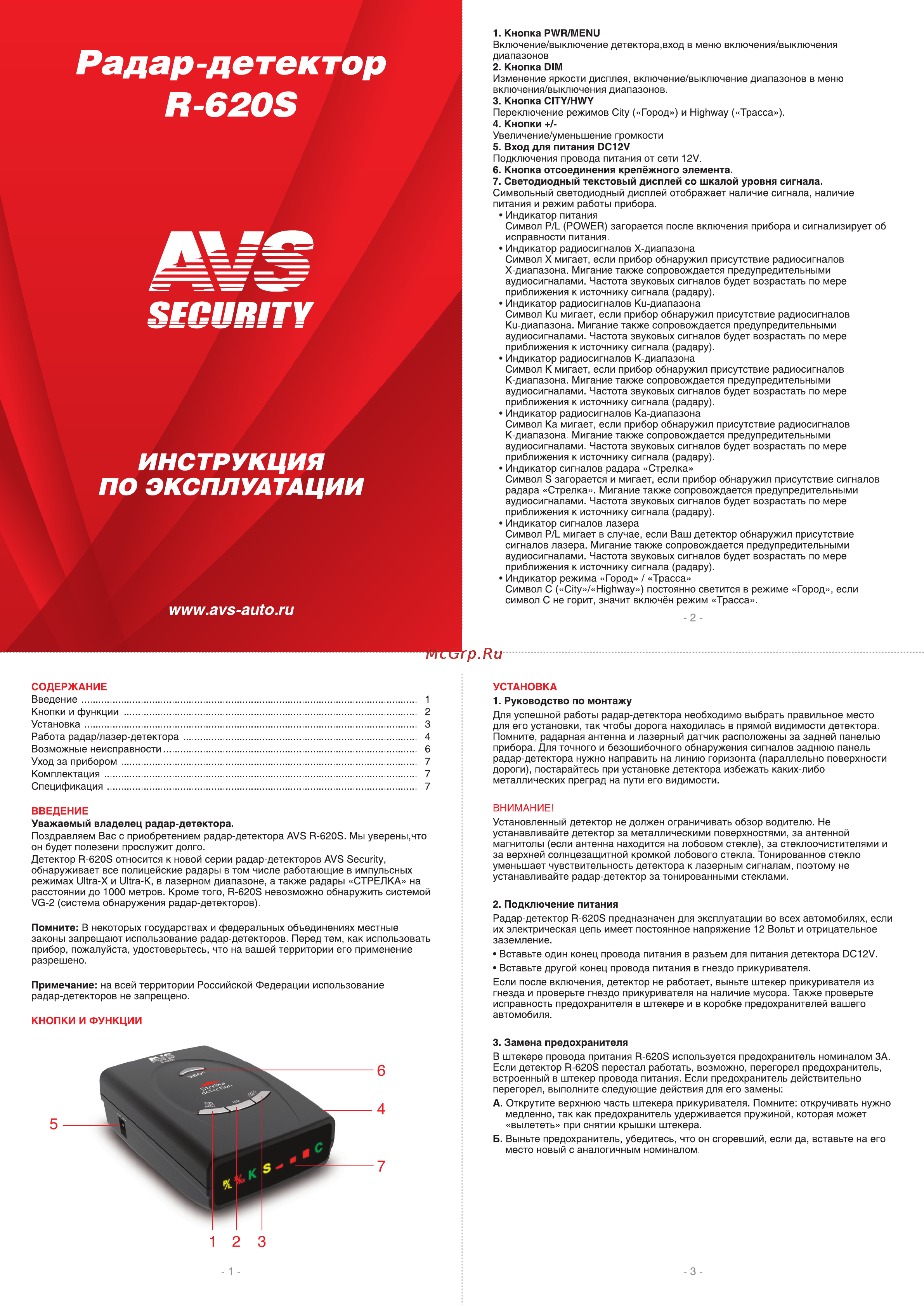

Радар детектор R 620S SflSURKTY ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ www avs auto ru 1 Кнопка PWR MENU Включение выключение детектора вход в меню включения выключения диапазонов 2 Кнопка DIM Изменение яркости дисплея включение выключение диапазонов в меню включения выключения диапазонов 3 Кнопка CITY HWY Переключение режимов City Город и Highway Трасса 4 Кнопки Увеличение уменьшение громкости 5 Вход для питания DC12V Подключения провода питания от сети 12V 6 Кнопка отсоединения крепёжного элемента 7 Светодиодный текстовый дисплей со шкалой уровня сигнала Символьный светодиодный дисплей отображает наличие сигнала наличие питания и режим работы прибора Индикатор питания Символ P L POWER загорается после включения прибора и сигнализирует о исправности питания Индикатор радиосигналов Х диапазона Символ X мигает если прибор обнаружил присутствие радиосигналов Х диапазона Мигание также сопровождается предупредительными аудиосигналами Частота звуковых сигналов будет возрастать по мере приближения к источнику сигнала радару Индикатор радиосигналов Ки диапазона Символ Ku мигает если прибор обнаружил присутствие радиосигналов Ku диапазона Мигание также сопровождается предупредительными аудиосигналами Частота звуковых сигналов будет возрастать по мере приближения к источнику сигнала радару Индикатор радиосигналов К диапазона Символ К мигает если прибор обнаружил присутствие радиосигналов К диапазона Мигание также сопровождается предупредительными аудиосигналами Частота звуковых сигналов будет возрастать по мере приближения к источнику сигнала радару Индикатор радиосигналов Ка диапазона Символ Ка мигает если прибор обнаружил присутствие радиосигналов К диапазона Мигание также сопровождается предупредительными аудиосигналами Частота звуковых сигналов будет возрастать по мере приближения к источнику сигнала радару Индикатор сигналов радара Стрелка Символ S загорается и мигает если прибор обнаружил присутствие сигналов радара Стрелка Мигание также сопровождается предупредительными аудиосигналами Частота звуковых сигналов будет возрастать по мере приближения к источнику сигнала радару Индикатор сигналов лазера Символ P L мигает в случае если Ваш детектор обнаружил присутствие сигналов лазера Мигание также сопровождается предупредительными аудиосигналами Частота звуковых сигналов будет возрастать по мере приближения к источнику сигнала радару Индикатор режима Город Трасса Символ С City Highway постоянно светится в режиме Город если символ С не горит значит включён режим Трасса 2 СОДЕРЖАНИЕ Введение 1 Кнопки и функции 2 Установка 3 Работа радар лазер детектора 4 Возможные неисправности 6 Уход за прибором 7 Комплектация 7 Спецификация 7 УСТАНОВКА 1 Руководство по монтажу Для успешной работы радар детектора необходимо выбрать правильное место для его установки так чтобы дорога находилась в прямой видимости детектора Помните радарная антенна и лазерный датчик расположены за задней панелью прибора Для точного и безошибочного обнаружения сигналов заднюю панель радар детектора нужно направить на линию горизонта параллельно поверхности дороги постарайтесь при установке детектора избежать каких либо металлических преград на пути его видимости ВВЕДЕНИЕ Уважаемый владелец радар детектора Поздравляем Вас с приобретением радар детектора AVS R 620S Мы уверены что он будет полезени прослужит долго Детектор R 620S относится к новой серии радар детекторов AVS Security обнаруживает все полицейские радары в том числе работающие в импульсных режимах Ultra X и Ultra K в лазерном диапазоне а также радары СТРЕЛКА на расстоянии до 1000 метров Кроме того R 620S невозможно обнаружить системой VG 2 система обнаружения радар детекторов ВНИМАНИЕ Установленный детектор не должен ограничивать обзор водителю Не устанавливайте детектор за металлическими поверхностями за антенной магнитолы если антенна находится на лобовом стекле за стеклоочистителями и за верхней солнцезащитной кромкой лобового стекла Тонированное стекло уменьшает чувствительность детектора к лазерным сигналам поэтому не устанавливайте радар детектор за тонированными стеклами Помните В некоторых государствах и федеральных объединениях местные законы запрещают использование радар детекторов Перед тем как использовать прибор пожалуйста удостоверьтесь что на вашей территории его применение разрешено Примечание на всей территории Российской Федерации использование радар детекторов не запрещено КНОПКИ И ФУНКЦИИ 2 Подключение питания Радар детектор Р 6208 предназначен для эксплуатации во всех автомобилях если их электрическая цепь имеет постоянное напряжение 12 Вольт и отрицательное заземление Вставьте один конец провода питания в разъем для питания детектора 0С12У Вставьте другой конец провода питания в гнездо прикуривателя Если после включения детектор не работает выньте штекер прикуривателя из гнезда и проверьте гнездо прикуривателя на наличие мусора Также проверьте исправность предохранителя в штекере и в коробке предохранителей вашего автомобиля 3 Замена предохранителя В штекере провода притания В 620Э используется предохранитель номиналом ЗА Если детектор В 6203 перестал работать возможно перегорел предохранитель встроенный в штекер провода питания Если предохранитель действительно перегорел выполните следующие действия для его замены А Открутите верхнюю часть штекера прикуривателя Помните откручивать нужно медленно так как предохранитель удерживается пружиной которая может вылететь при снятии крышки штекера Б Выньте предохранитель убедитесь что он сгоревший если да вставьте на его место новый с аналогичным номиналом 3
