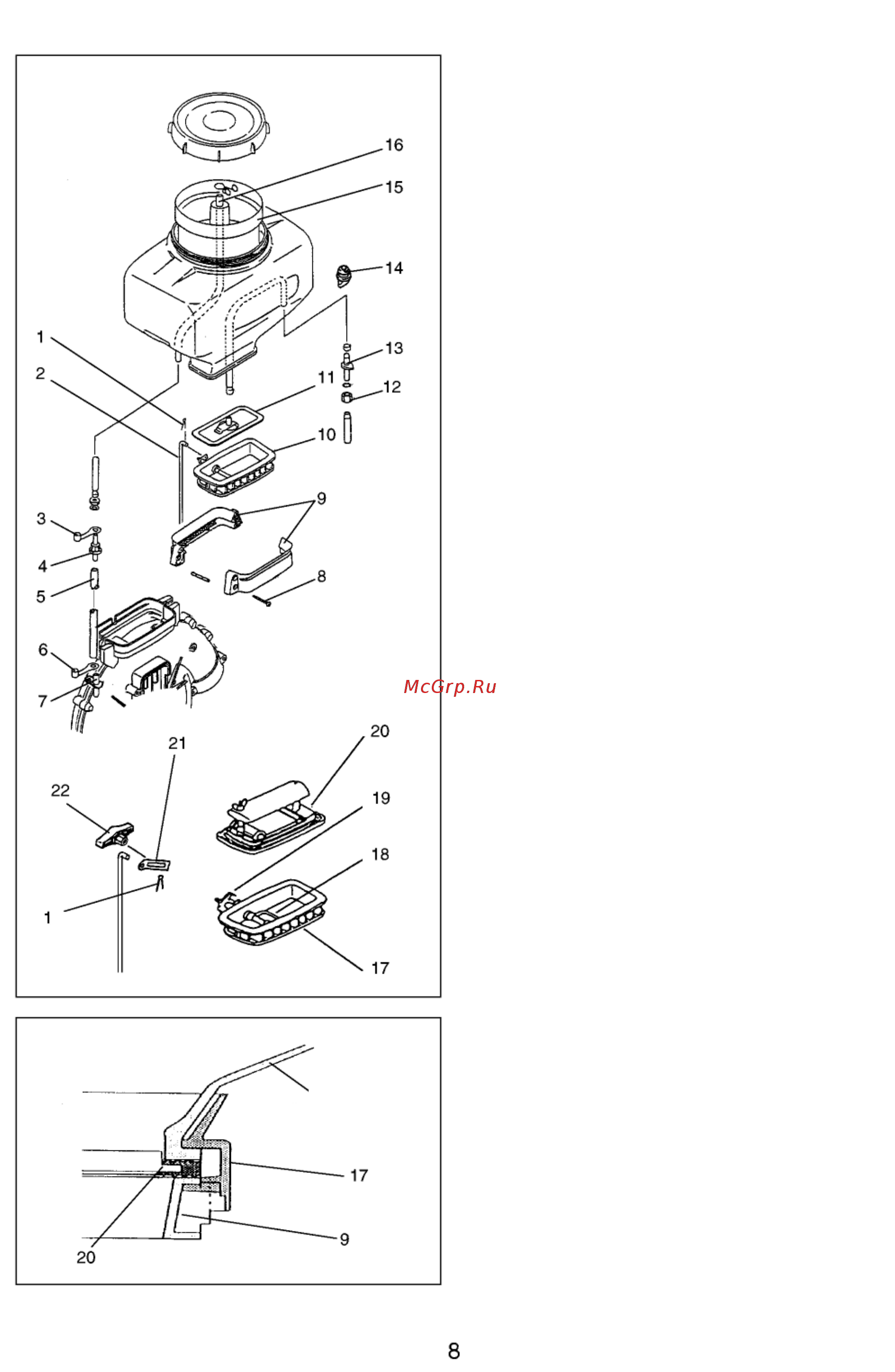

1. Снимите зажимной штифт (1) и стержень рычага
управления (2) с нижнего резервуара (10).
Сохраните зажимной штифт (1) для распылителя
сухих веществ.
2. Отсоедините шланг (5) от резервуара для хими-
катов и корпуса вентилятора. Вставьте два
трубных соединителя (4, 7) вместе с резиновыми
заглушками (3, 6).
3. Снимите резервуар для химикатов в сборе с
корпуса.
4. Ослабьте четыре винта (8) и освободите
держатели (9).
5. Ослабьте гайку (12) и снимите выпускной патру-
бок (13) с резервуара для химикатов. Вставьте в
отверстие резиновую заглушку (14).
6. Снимите шланг (16) с крышки резервуара для
химикатов. Нижнюю пластину резервуара (11),
шланги, фильтр (15) и связанные с ними детали
снимите с резервуара для химикатов. Сохраните
эти детали для распылителя жидкостей.
7. Снимите винты, соединяющие рычаг заслонки
(18) с его осью (19).
8. Соедините рычаг заслонки (18) с захватом
(20). Переверните ось заслонки (19), чтобы не
допустить во время сборки контакта пластины
снизу оси (19) с держателями резервуара для
химикатов (9).
9. Соедините фланец резервуара для химикатов,
захват (20) и собранный нижний резервуар (17),
затем закрепите резервуар с помощью держа-
телей (9), как показано на рисунке, и вверните
болты (8).
Примечание:
для удобства сборки установите резервуар вверх
дном, затем вставьте во фланец резервуара за-
слонку в сборе (20) и нижний резервуар в сборе
(17), после этого смонтируйте держатели.
10. Зафиксируйте винтовые отверстия на рычаге
заслонки (18), повернув ее ось (19), и закрепите
рычаг (18) двумя винтами.
11. смонтируйте резервуар для химикатов в сборе
на корпус.
12. См. с. 15, установка рычага управления заслон-
кой (21) и фиксирование с помощью винтов (22).
