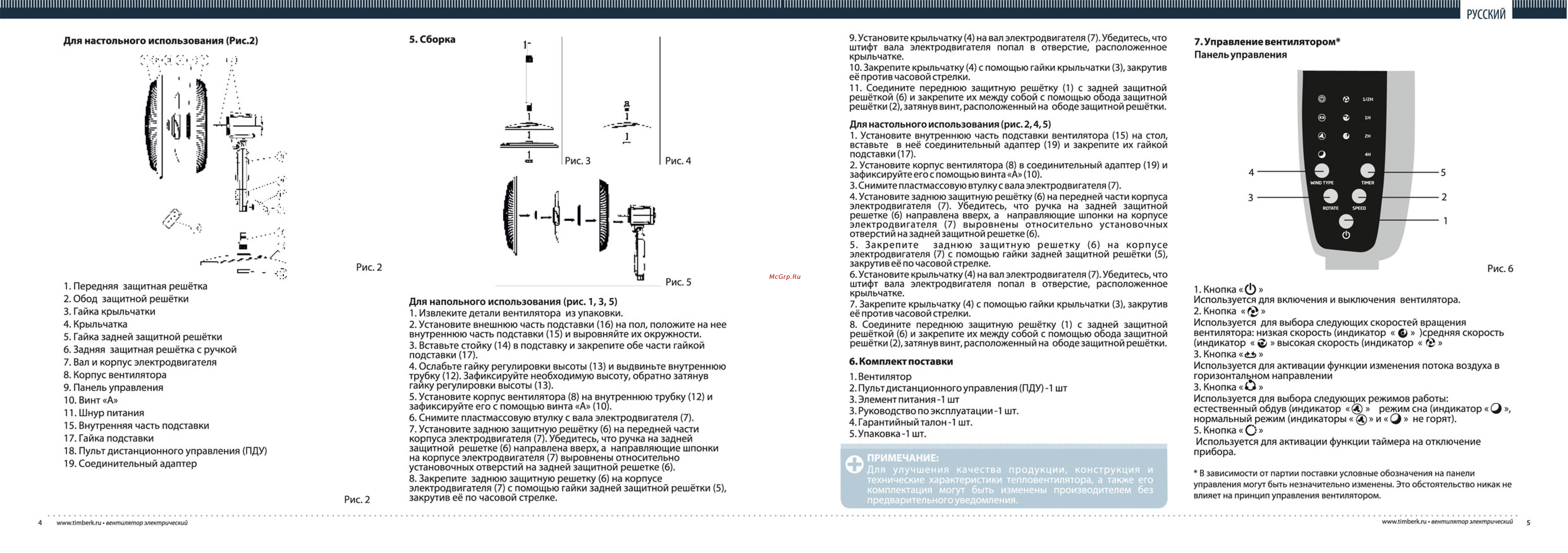

11111111111 РУССКИЙ 5 Сборка Для настольного использования Рис 2 9 Установите крыльчатку 4 на вал электродвигателя 7 Убедитесь что штифт вала электродвигателя попал в отверстие расположенное крыльчатке 10 Закрепите крыльчатку 4 с помощью гайки крыльчатки 3 закрутив её против часовой стрелки 11 Соедините переднюю защитную решётку 1 с задней защитной решёткой 6 и закрепите их между собой с помощью обода защитной решётки 2 затянув винт расположенный на ободе защитной решётки 7 Управление вентилятором Панельуправления Для настольного использования рис 2 4 5 Рис 2 1 Передняя защитная решётка 2 Обод защитной решётки Для напольного использования рис 1 3 5 3 Гайка крыльчатки 1 Извлеките детали вентилятора из упаковки 2 Установите внешнюю часть подставки 16 на пол положите на нее внутреннюю часть подставки 15 и выровняйте их окружности 3 Вставьте стойку 14 в подставку и закрепите обе части гайкой подставки 17 4 Ослабьте гайку регулировки высоты 13 и выдвиньте внутреннюю трубку 12 Зафиксируйте необходимую высоту обратно затянув гайку регулировки высоты 13 5 Установите корпус вентилятора 8 на внутреннюю трубку 12 и зафиксируйте его с помощью винта А 10 6 Снимите пластмассовую втулку с вала электродвигателя 7 7 Установите заднюю защитную решётку 6 на передней части корпуса электродвигателя 7 Убедитесь что ручка на задней защитной решетке 6 направлена вверх а направляющие шпонки на корпусе электродвигателя 7 выровнены относительно установочных отверстий на задней защитной решетке 6 8 Закрепите заднюю защитную решетку 6 на корпусе электродвигателя 7 с помощью гайки задней защитной решётки 5 закрутив её по часовой стрелке 4 Крыльчатка 5 Гайка задней защитной решётки 6 Задняя защитная решётка с ручкой 7 Вал и корпус электродвигателя 8 Корпус вентилятора 9 Панель управления 10 Винт А 11 Шнур питания 15 Внутренняя часть подставки 17 Гайка подставки 18 Пульт дистанционного управления ПДУ 19 Соединительный адаптер Рис 2 4 www timberk ru вентилятор злектрический 1 Установите внутреннюю часть подставки вентилятора 15 на стол вставьте в неё соединительный адаптер 19 и закрепите их гайкой подставки 17 2 Установите корпус вентилятора 8 в соединительный адаптер 19 и зафиксируйте его с помощью винта А 10 3 Снимите пластмассовую втулку с вала электродвигателя 7 4 Установите заднюю защитную решётку 6 на передней части корпуса электродвигателя 7 Убедитесь что ручка на задней защитной решетке 6 направлена вверх а направляющие шпонки на корпусе электродвигателя 7 выровнены относительно установочных отверстий на задней защитной решетке 6 5 Закрепите заднюю защитную решетку 6 на корпусе электродвигателя 7 с помощью гайки задней защитной решётки 5 закрутив её по часовой стрелке 6 Установите крыльчатку 4 на вал электродвигателя 7 Убедитесь что штифт вала электродвигателя попал в отверстие расположенное крыльчатке 7 Закрепите крыльчатку 4 с помощью гайки крыльчатки 3 закрутив её против часовой стрелки 8 Соедините переднюю защитную решётку 1 с задней защитной решёткой 6 и закрепите их между собой с помощью обода защитной решётки 2 затянув винт расположенный на ободе защитной решётки 6 Комплект поставки 1 Вентилятор 2 Пульт дистанционного управления ПДУ 1 шт 3 Элемент питания 1 шт 3 Руководство по эксплуатации 1 шт 4 Гарантийныйталон 1 шт 5 Упаковка 1 шт О ПРИМЕЧАНИЕ Для улучшения качества продукции конструкция и Рис 6 1 Кнопка Используется для включения и выключения вентилятора 2 Кнопка Используется для выбора следующих скоростей вращения вентилятора низкая скорость индикатор ф Средняя скорость индикатор ф высокая скорость индикатор 3 Кнопка е Используется для активации функции изменения потока воздуха в горизонтальном направлении 3 Кнопка О Используется для выбора следующих режимов работы естественный обдув индикатор режим сна индикатор ф нормальный режим индикаторы и ф не горят 5 Кнопка О Используется для активации функции таймера на отключение прибора В зависимости от партии поставки условные обозначения на панели управления могут быть незначительно изменены Это обстоятельство никак не влияет на принцип управления вентилятором www timberk ru вентилятор злектричеекий 5
