Мастер-Универсал Р [11/26] Устройство машины

Даже при правильной эксплуатации машины возникают приведенные ниже

опасности:

Касание строгального вала, пильного диска, фрезы в области реза.

Опасность получения травмы отлетевшей заготовкой.

Опасность получения травмы ломающимися частями заготовки.

Автоматическая подача ― опасность затягивания.

Опасность от шума и пыли.

Опасность поражения электрическим током при неправильной прокладке

кабеля.

Эквивалентный уровень звука на рабочем месте составляет 89 дБ(А), соответствует

требованиям ГОСТ 12.1.003-83.

Для уменьшения воздействия шума, возникающего при работе машины, обязательно

используйте средства индивидуальной защиты органов слуха (вкладыши

противошумные входят в комплект поставки).

Суммарная продолжительность нахождения работающего в зоне обслуживания, без

средств индивидуальной защиты по шуму, не должна превышать более 4,8 часа за

рабочую смену.

Вышеперечисленные величины являются показателями работы машины. Они дают

возможность пользователю самому оценить опасность и риски.

Дополнительные указания по технике безопасности смотрите в приложении

«Инструкция по безопасности».

5. УСТРОЙСТВО МАШИНЫ

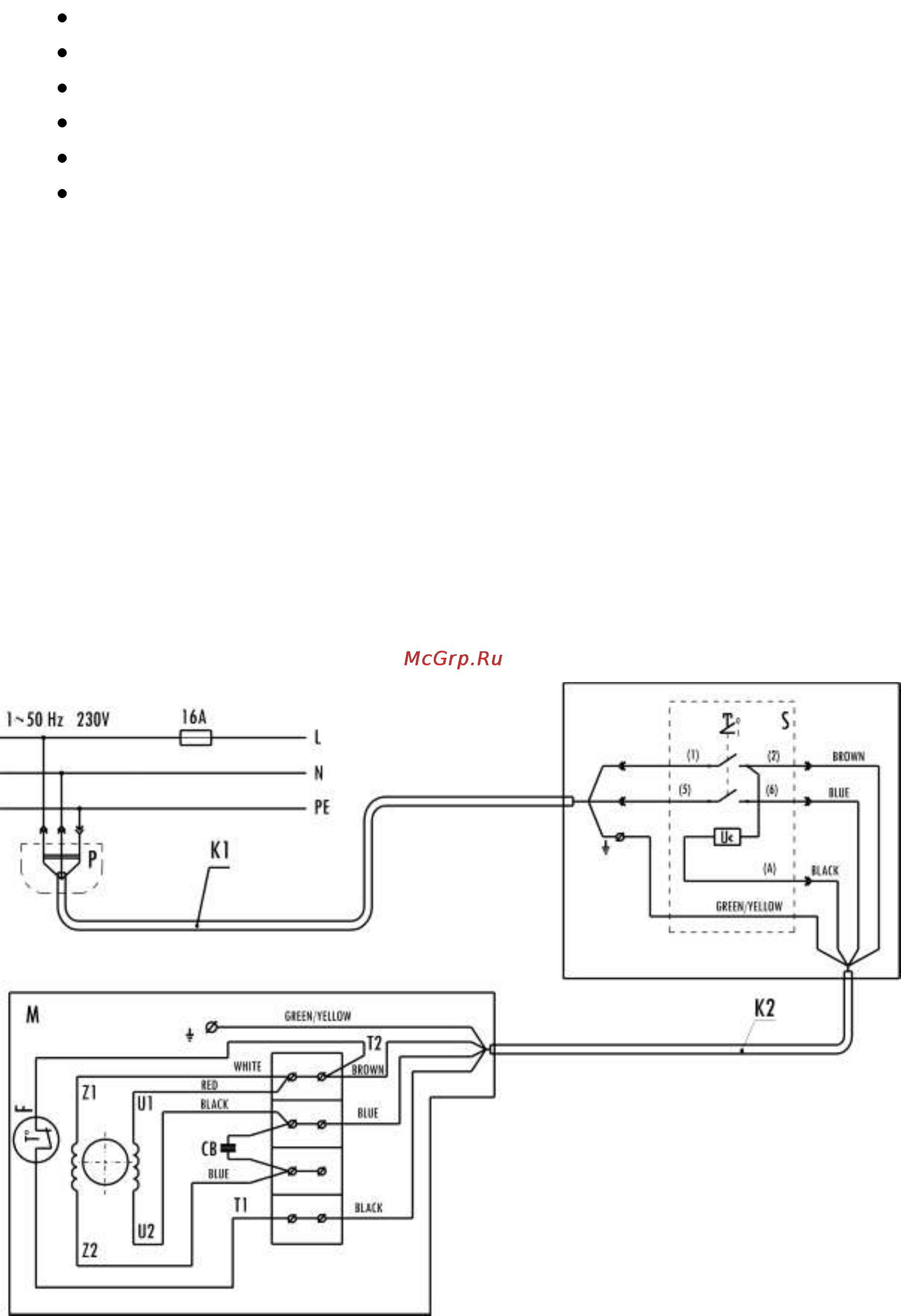

Рисунок 5. Электрическая схема.

S ― выключатель;

M ― асинхронный электродвигатель;

Р ― вилка штепсельная;

K1 ― гибкий кабель с заземляющей жилой (2,5 м);

K2 ― шнур;

F ― датчик температуры;

СВ ― конденсатор.
