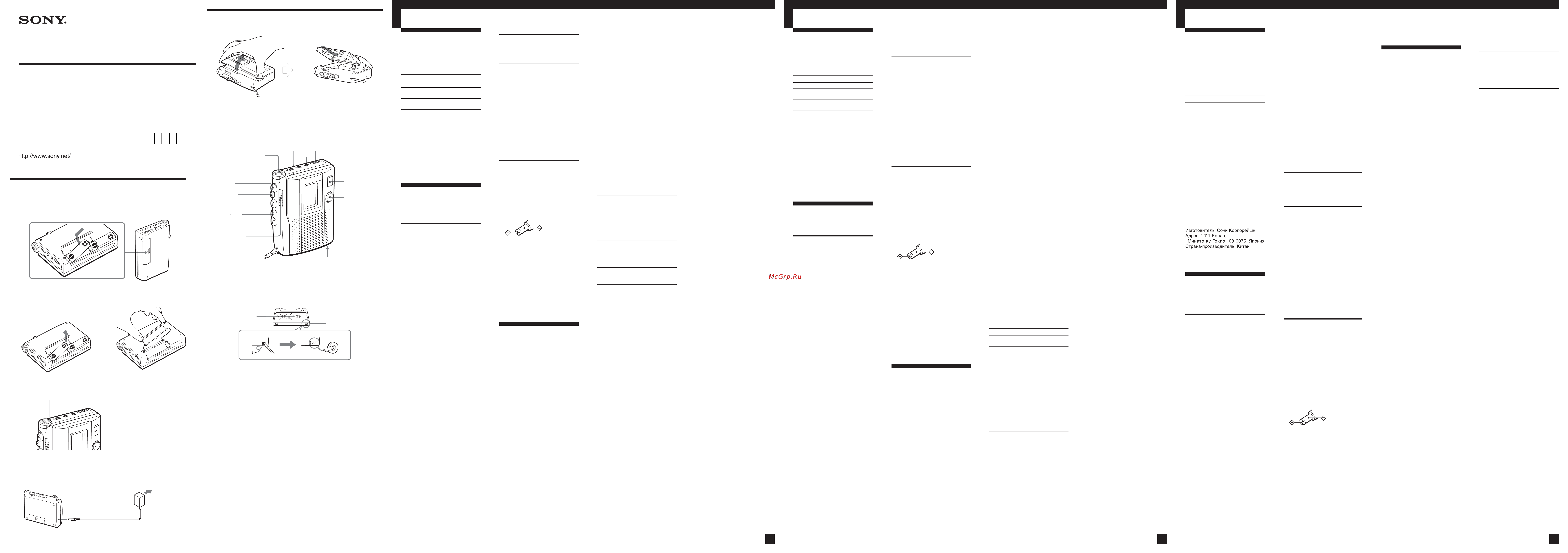

Cassette-Corder

3-245-602-42(1)

Operating Instructions

Návod na obsluhu

Инструкция по эксплуатации

TCM-200DV/150

Tab for side A

Vylamovacia plôška

pre stranu A

Лепесток для

стороны А

Side A

Strana A

Сторона А

DC IN 3V

AC power adaptor

Sieový adaptér

Сетевой адаптер перем. тока

XXX

About this manual

The instructions in this manual are

for 2 models.

The TCM-200DV is the model used

for illustration purposes.

TCM- 200DV 150

VOR a –

REC TIME a –

/PLAY MODE

SPEED a –

CONTROL

MIC jack a –

a: provided or supplied

–: not provided or not supplied

Note (TCM-200DV only)

Tapes recorded with the REC TIME/

PLAY MODE switch in the DOUBLE

position cannot be played properly on

a tape recorder without the REC

TIME/PLAY MODE switch function.

BGetting Started

Preparing a Power

Source

Choose one of the following power

sources.

Dry Batteries

(see Fig. A-

)

Make sure that nothing is connected

to the DC IN 3V jack (this does not

apply to TCM-150 for USA/

Canada/Europe).

1 Open the battery compartment

lid.

2 Insert two R6 (size AA)

batteries with correct polarity

and close the lid.

Notes

• Do not charge a dry battery.

• Do not use a new battery with an old

one.

• Do not use different types of

batteries.

• When you do not use the unit for a

long time, remove the batteries to

avoid any damage caused by battery

leakage and subsequent corrosion.

• Dry batteries will not be drained

when another power source is

connected.

To take out the batteries

(see Fig.

-B)

To attach the battery

compartment lid if it is

accidentally detached (see

Fig.

-C)

When to replace the

batteries (see Fig.

-D)

Replace the batteries with new ones

when the BATT lamp dims.

Notes

• After the batteries have been used

for a while, the BATT lamp may

flicker with the playback sound

when you turn up the volume;

however this does not mean that

you need to replace the batteries.

• The unit will play back normally for

a while, even after the BATT lamp

dims. However, replace the batteries

as soon as you can. If you do not,

subsequent recording will not be

done correctly.

(turn over)

Battery life* (approx. hours)

Sony Sony

alkaline R6P

LR6 (SG)** (SR)

Playback 16 4

Recording 25 6.5

* Measured value by the standard of

JEITA (Japan Electronics and

Information Technology Industries

Association). (Using a Sony HF

series cassette tape)

** When using a Sony LR6 (SG)

“STAMINA” alkaline dry batteries

(produced in Japan)

Note

The battery life may shorten

depending on the operation of the

unit.

For maximum performance we

recommend that you use alkaline

batteries.

House Current

(see Fig.

-E) (except TCM-

150 for USA/Canada/Europe)

Connect the AC power adaptor to

DC IN 3V and to a wall outlet. Use

the AC-E30HG AC power adaptor

(not supplied). Do not use any other

AC power adaptor.

Polarity of

the plug

Notes

• Specifications for AC-E30HG vary

for each area. Check your local

voltage and the shape of the plug

before purchasing.

• Do not touch the AC power adaptor

with wet hands.

• Connect the AC power adaptor to an

easily accessible AC outlet. Should

you notice an abnormality in the AC

power adaptor, disconnect it from

the AC outlet immediately.

BOperating the Unit

Recording

(see Fig.

-A, B)

You can record right away with the

built-in microphone.

Make sure that nothing is connected

to the MIC jack (TCM-200DV only).

1 Insert a normal (TYPE I) tape

with the side to be recorded

facing the cassette holder.

2 For TCM-200DV only:

Set REC TIME/PLAY MODE to

the desired mode.

NORMAL (4.8cm/s): for

optimum sound.

Recommended for normal

recordings.

DOUBLE (2.4cm/s): for double

recording time (for example,

120 minutes using both sides of

a 60-minute cassette). Suitable

for recording conferences,

dictations, etc. Not

recommended for recording

music.

3 For TCM-200DV only:

Set VOR to H or L to start and

pause recording automatically,

depending on the recording

condition.

H (high) to record at

meetings or in a quiet and/

or spacious place.

L (low) to record for

dictation or in a noisy

place.

Set VOR to OFF to start and

stop recording manually.

Note

When the sound to be recorded is

not loud enough, set the VOR

switch to OFF, or the unit may

not start recording.

4 Press z REC.

N PLAY is pressed

simultaneously and recording

starts.

At the end of the tape, recording

stops and the unit turns off

automatically.

Stop

recording

Pause

recording

Review the

portion just

recorded

Eject a

cassette

* PAUSE . will also be

automatically released when

x STOP is pressed (stop-pause-

release function).

To monitor the sound

Connect an earphone (not supplied)

firmly to the EAR jack.

You cannot adjust the monitoring

volume.

Notes

• Do not use a High-position (TYPE II)

or metal (TYPE IV) tape. If you do

so, the sound may be distorted when

you play back the tape, or the

previous recording may not be

erased completely.

• The SPEED CONTROL switch (see

reverse side) works in Playback

mode only. Recording will be made

independent of this control. (TCM-

200DV only)

Notes on VOR (Voice Operated

Recording) (TCM-200DV only)

• The VOR system is affected by the

environmental recording conditions.

When you use the system in a noisy

place, the unit will stay in Recording

mode. If the sound is too soft, on the

contrary, the unit will not start

recording. Set it to H (high) or L

(low) so that the system will pick up

the necessary sound only.

If you cannot get the results you

want, set it to OFF.

• The VOR system may not record the

beginning of the sound you want to

record because it starts recording

only after it catches the sound. For

an important recording, set it to

OFF.

XXX

To prevent a tape from

being accidentally recorded

over (see Fig. B-C)

Break off and remove the cassette

tabs. To reuse the tape for

recording, cover the tab hole with

adhesive tape.

Press or slide

x STOP

PAUSE . in the

direction of the arrow

To release pause

recording, release

PAUSE .*.

Press and hold

m REW/REVIEW

during recording.

Release the button at

the point to start.

Press x STOP and open

the cassette

compartment lid.

VOR

(TCM-200DV only)

(iba typ TCM-200DV)

(только модeль TCM-200DV)

REC TIME

/PLAY MODE

(TCM-200DV only)

(iba typ TCM-200DV)

(только модeль TCM-

200DV)

SPEED CONTROL

(TCM-200DV only)

(iba typ TCM-200DV)

(только модeль TCM-

200DV)

Built-in microphone

Vstavaný mikrofón

Встроенный микрофон

m REW/

REVIEW

PAUSE .

x STOP

BATT

EAR

DC IN 3V

(except TCM-150 for USA/Canada/

Europe)

(okrem typu TCM-150 pre USA,

Kanadu a Európu)

(кpомe модeли TCM-150 для

CШA/Кaнaды/Eвpопы)

MIC

(TCM-200DV only)

(iba typ TCM-200DV)

(только модeль TCM-200DV)

z REC

(obráte)

Popis návodu

Inštrukcie obsiahnuté v tomto

manuáli sú určené pre 2 typy.

Na ilustráciách je zobrazený typ

TCM-200DV.

TCM- 200DV 150

VOR a –

REC TIME a –

/PLAY MODE

SPEED a –

CONTROL

zdierka

MIC a –

a : je súčasou alebo sa dodáva

— : nie je súčasou alebo sa

nedodáva

Poznámka (iba typ TCM-200DV)

Pásky, ktoré sú nahraté pri

nastavenom prepínači REC TIME/

PLAY MODE v polohe DOUBLE, nie je

možné správne prehra na

magnetofóne, ktorý nie je vybavený

prepínačom s funkciou REC TIME/

PLAY MODE.

BZačíname

Príprava zdroja napätia

Vyberte si jeden z nasledujúcich

zdrojov napätia.

Suchý galvanický článok

(pozri obr. A-A)

Uistite sa, že do konektorovej

zásuvky DC IN 3V nie je nič

pripojené (toto sa nevzahuje na typ

TCM-150 určený pre USA, Kanadu

a Európu).

1 Odstráňte kryt priestoru pre

batérie.

2 Vložte dve batérie typu R6

(vekosti AA), pričom dbajte na

ich správnu polaritu. Zatvorte

kryt.

Poznámky

• Suché galvanické články nenabíjajte.

• Nepoužívajte novú batériu v

kombinácii so starou.

• Nepoužívajte naraz rôzne typy

batérií.

• Ak zariadenie dlhšiu dobu

nepoužívate, vyberte batérie, čím

zabránite možným škodám

spôsobeným vytekaním batérií a

následnou koróziou.

• Suché galvanické články sa po

pripojení iného zdroja napätia

nepoužívajú.

Vybratie batérií (pozri obr.

A-B)

Pripevnenie uvoneného krytu

priestoru pre batérie (pozri obr.

A-C)

Kedy vymeni batérie (pozri

obr. A-D)

Batérie vymeňte za nové vtedy, ak

indikátor BATT svieti nevýrazne.

Poznámky

• Po určitom čase používania batérií

sa môže sta, že počas prehrávania

pri vyššej hlasitosti bliká indikátor

BATT, neznamená to však, že je

batérie potrebné vymeni.

• Zariadenie bude určitú dobu naalej

pracova správne aj vtedy, ak

svetelný indikátor BATT svieti

nevýrazne. Batérie však vymeňte čo

najskôr. Ak ich nevymeníte,

následné nahrávanie nebude

vykonané správne.

Životnos batérií* (približná

hodnota v hodinách)

Sony Sony

alkalické R6P

LR6 (SG)** (SR)

Prehrávanie 16 4

Nahrávanie 25 6,5

* Hodnota odmeraná poda

štandardu asociácie JEITA (Japan

Electronics and Information

Technology Industries Association).

(Použitím magnetofónovej pásky

Sony HF.)

** Ak používate alkalické batérie typu

Sony LR6 (SG) “STAMINA”

(vyrobené v Japonsku)

Poznámka

Životnos batérie sa môže zníži v

závislosti od spôsobu použitia

zariadenia.

Pre maximálny výkon odporúčame

použitie alkalických batérií.

Použitie na sieové napätie

(pozri obr. A-E) (okrem typu

TCM-150 pre USA, Kanadu a

Európu)

Pripojte sieový adaptér ku

konektorovej zásuvke označenej

ako DC IN 3V a zasuňte ho do

sieovej zásuvky. Použite sieový

adaptér typu AC-E30HG AC (nie je

súčasou). Nepoužívajte žiadne iné

sieové adaptéry.

Polarita

zástrčky

Poznámky

• Technické parametre typu AC-

E30HG sú rôzne poda oblastí. Pred

zakúpením skontrolujte miestnu

hodnotu sieového napätia a tvar

zástrčky.

• Nedotýkajte sa sieového adaptéra

mokrými rukami.

• Sieový adaptér pripojte do ahko

dostupnej sieovej zásuvky. Ak by

ste na sieovom adaptéri

spozorovali odchýlky od

normálneho fungovania, adaptér od

sieovej zásuvky ihne odpojte.

B Používanie

zariadenia

Nahrávanie

(pozri obr. B-A, B)

Nahráva môžete priamo pomocou

vstavaného mikrofónu.

Presvedčite sa, že v konektorovej

zásuvke označenej MIC nie je nič

zapojené (iba typ TCM-200DV).

1 Vložte normálnu (TYPE I) pásku

tak, aby strana určená na

nahrávanie bola otočená k

dvierkam kazetového priestoru.

2 Iba pre typ TCM-200DV:

Zvote požadovaný režim

nastavením prepínača REC

TIME/PLAY MODE do

príslušnej polohy.

NORMAL (4,8 cm/s): pre

optimálny zvuk. Odporúčané

pre bežné nahrávky.

DOUBLE (2,4 cm/s): pre

dvojnásobný čas nahrávky

(napríklad 120 minút pri použití

obidvoch strán 60-minútovej

kazety). Vhodný na nahrávanie

konferencií, hovoreného slova

at. Nie je vhodný na

nahrávanie hudby.

3 Iba pre typ TCM-200DV:

Ak chcete nahrávanie v

závislosti od podmienok

automaticky spusti a

pozastavi, nastavte prepínač

VOR do polohy H alebo L.

Poloha H (vysoká) je

určená na nahrávanie na

schôdzach alebo v tichých

a priestorných

miestnostiach.

Poloha L (nízka) je určená

na nahrávanie hovoreného

slova (diktovanie) alebo v

hlučnom prostredí.

Ak chcete nahrávanie spúša a

zastavova ručne, nastavte

prepínač VOR do polohy OFF.

Poznámka

Ak nahrávaný zvuk nie je

dostatočne intenzívny, nastavte

prepínač VOR do polohy OFF.

Inak sa môže sta, že zariadenie

nezačne nahráva.

4 Stlačte tlačidlo z REC.

Súčasne sa stlačí tlačidlo

N PLAY, čím sa začne

nahrávanie.

Nahrávanie sa na konci pásky

zastaví a zariadenie sa automaticky

vypne.

Когда заменять батарейки

(см. рис. A-D)

Замените батарейки на новые,

если потускнеет лампочка BATT.

Примечания

• После того, как батарейки буду т

использованы в течение

определенного времени,

лампочка BATT может мигать с

воспроизведением звука, если

Вы повысите громкость; однако,

это не означает, что Вам следует

заменить батарейки.

• Аппарат буде т воспроизводить

звук обычным образом в течение

определенного времени даже

после того, как потускнеет

лампочка BATT. Однако

батарейки следует заменить как

можно быстрее. Если Вы этого не

сделаете, последующая запись

не буде т выполнена

надлежащим образом.

Срок службы батареек*

(Приблизительно в часах)

Щелочные Батарейки

батарейки Sony R6P

Sony LR6

(SR)

(SG)

Воспроизведение

16 4

Запись 25 6,5

* Значение измерено по стандарту

JEITA (Japan Electronics and

Information Technology Industries

Association). (С ипользованием

кассетной ленты Sony серии HF)

** Пpи иcпользовaнии cyxиx

щeлочныx бaтapeeк Sony LR6

(SG) “STAMINA” (cдeлaнныx в

Японии)

Примечание

Срок службы батареек может

стать короче в зависимости от

эксплуатации аппарата.

Для максимальной

эффективности работы мы

Sony TCM-200 DVEE Инструкция по эксплуатации онлайн

Содержание

Похожие устройства
