1. Введение

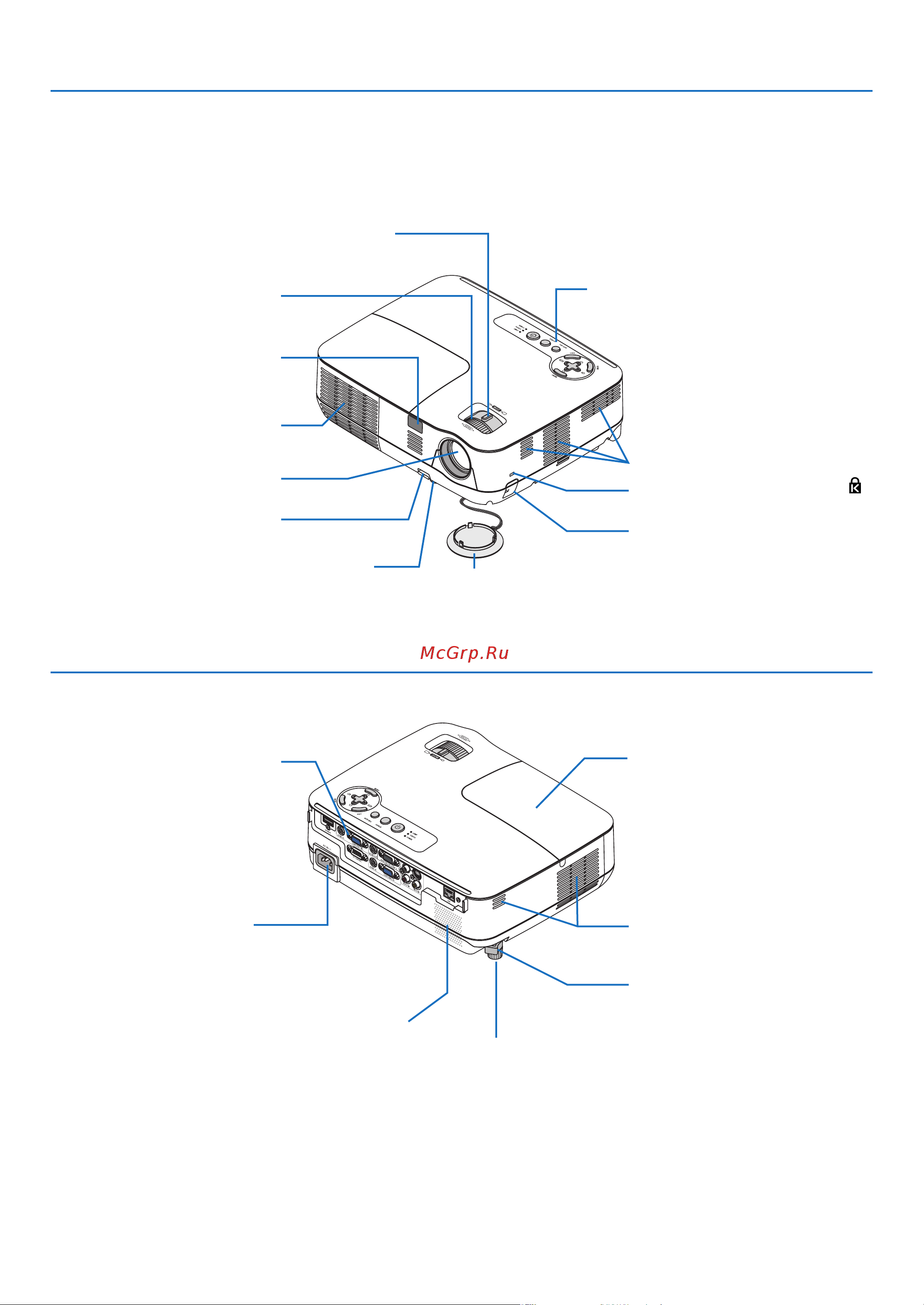

Название деталей проектора
Рычаг масштабирования
(→ стр. 25)
Элементы управления
(→ стр. 5)
Объектив
Крышка объектива
Встроенный слот безопасности (
)*
Рычаг ножки для регулирова-
ния наклона (→ стр. 24)
Ножка для регулирования наклона
(→ стр. 24)
Дистанционный датчик
(→ стр. 8)
Передняя/верхняя часть
Разъем для подключения к сети
переменного тока
Вставьте трехконтактный
штепсель кабеля питания,
входящего в комплект постав-
ки, в данный разъем. Вставьте в
электрическую розетку штеп-
сельную вилку на другом конце
кабеля питания. (→ стр. 19)
Панель разъемов
(→ стр. 6)
Задняя часть
* Этот слот безопасности поддерживает систему безопасности MicroSaver ®.
Вентиляционное (выходное) от-
верстие
Отсюда выходит нагретый воздух.
Вентиляционное
(входное) отверстие
Колесико Фокус
(→ стр. 25)
Вентиляционное (входное) отверстие
Монофонический дина-
мик (7 Вт)
Задняя ножка
(→ стр. 24)
Открытие защитной цепочки
Присоедините устройство для защи-
ты от кражи.
В разъем для защитной цепочки можно
вставить провод или цепочку с диа-
метром до 0,18 дюйм/4,6 мм.
Прокладка (черная резина)
Для точной настройки высоты
задней ножки снимите прокладку и
поверните заднюю ножку до требуе-
мой высоты.
Крышка лампы (→ стр. 82)
