Инструкция для установщика
190
6. РАЗМЕЩЕНИЕ В СТОЛЕШНИЦЕ
Следующая операция требует выполнения каменных и/или столярных
работ и поэтому должна осуществляться квалифицированным мастером.
Установка возможна на различные материалы, такие, как кирпичная
кладка, металл, крупноразмерный или ламинированный пластиком
деревянный массив, с условием их жаростойкости (90°С).
6.1 Крепление к опорной конструкции

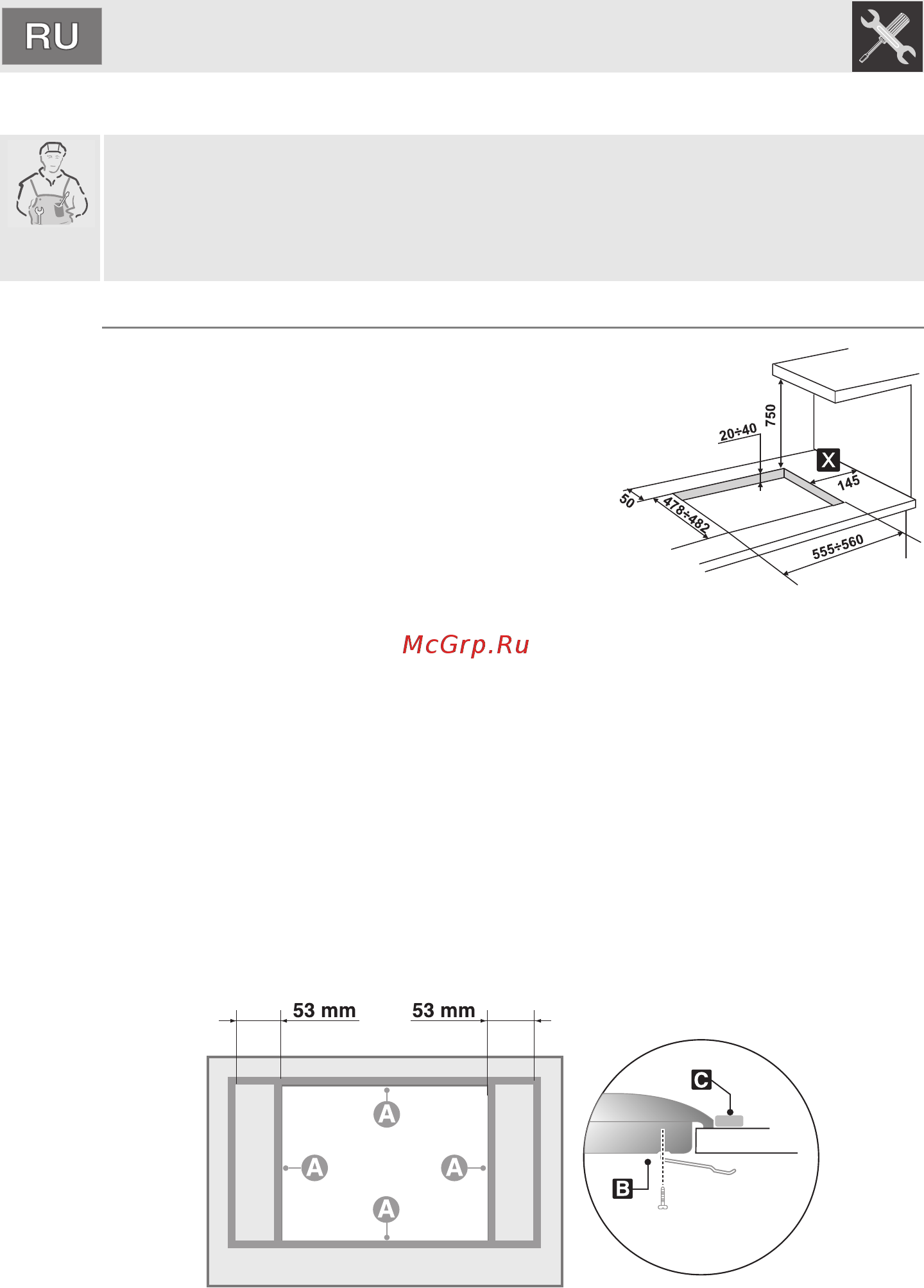

Вырежьте в поверхности рабочего стола
(столешнице) проем с указанными на рисунке
размерами, выдерживая расстояние от
заднего края не менее 50 мм.
Данный прибор можно приближать к стенам,
превышающим по высоте ее рабочую
поверхность, при условии соблюдения
расстояния 145 мм, показанного на рисунке,
во избежание повреждений в случае
перегрева.
Удостоверьтесь, что расстояние от огня конфорок до подвесной полки,
расположенной выше по вертикали, не менее 750 мм.
Точно установите изолирующую прокладку из комплекта поставки по
внешнему периметру вырезанного проема в столешнице, как показано на
приведенном ниже рисунке, слегка обжав ее по всей поверхности рукой.
Ссылаться на размеры высот, указанные на рисунке, учитывая, что
стороны A должны касаться изделия. Прикрепите варочную панель к
шкафу посредством специальных скоб B в оснастке.
Аккуратно обрежьте лишнюю часть C прокладки по кромке. Показанные
на приведенном ниже рисунке размеры относятся к проему с внутренней
стороны прокладки.
