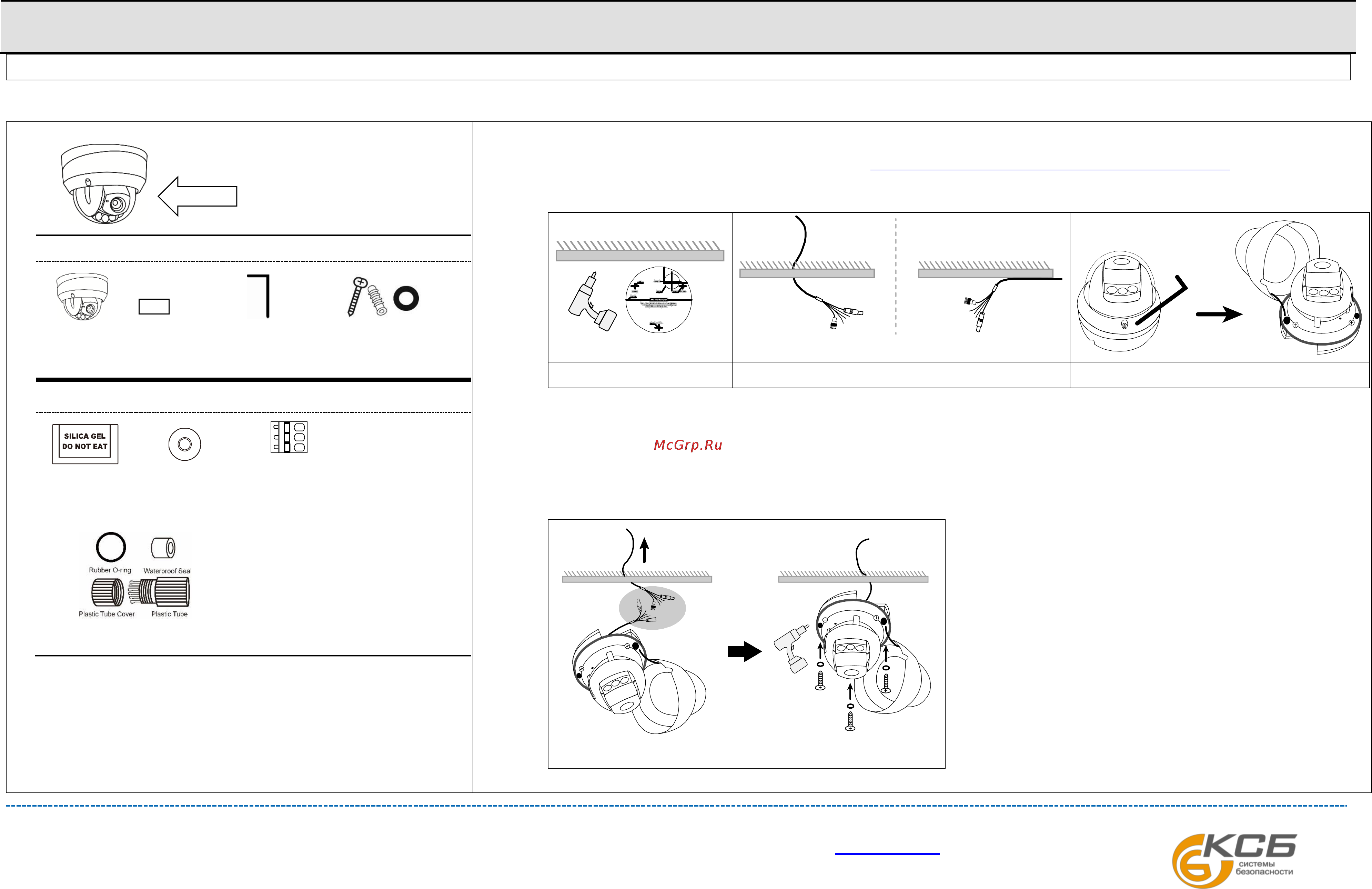

 УСТАНОВКА КАМЕРЫ. КОМПЛЕКТАЦИЯ.

 Стандартная комплектация

Камера

Инстру

кция

Ключ

Саморезы дюбел

и, шайбы резинов

ые

 Дополнительно

Селикагель

Инструкция на

3-pin терминал-

блок

Влагозащищающий

комплект

Шаг1: Установите шаблон в месте предполагаемого размещения камеры. Затем просверлите отверстия как показано на шаблоне

(Рис. 1).

Внимание: Установочный шаблон может быть «скачан» с сайта www.surveillance-download.com/user/542_installation_sticker.pdf.

Шаг 2: Разместите кабели для подключения камеры как показано на рис.2 в зависимости от места установки камеры.

Шаг3: Снимите прозрачный купол камеры используя специальный ключ и найдите три отверстия на основании камеры.

Рис. 1

Рис. 2

Рис.3

Шаг 4: Подключите кабели.

- Влагозащищающий комплект для соединения сетевого кабеля Rj45 входит комплект поставки. Пожалуйста, ознакомьтесь

с разделом «Влагозащищающий комплект» для понимания действий по его сборке.

- Для подключения охранных приборов используйте терминал –блок из комплекта поставки. Терминал-блок должен быть

подключен первым. После этого подключите охранные приборы.

Затем совместите отверстия на основании камеры с просверленными отверстиями (Шаг 1) и установите камеру.

Внимание: Три резиновых прокладки для обеспечения влагозащищенности находятся в комплекте поставки.

Рис. 4
