Оборудование для систем видеонаблюдения www.avtech.su
«Комплексные системы безопасности»
Официальный дистрибутор оборудования AVTECH в России ww.avtech.su
2
Ethernet
Подключение сетевого кабеля.
DC12V IN
Подключение кабеля питания.
Reset
С подключенным кабелем питания, нажмите для сброса всех параметров к заводским
установкам, включая IP адрес и порт. Камера перезагрузится. Не отключайте питание, пока
процесс не будет завершён. Значения по умолчанию: 192.168.1.10, порт 88.
External I/O Port
Терминал для подключения внешних устройств (клеммный блок поставляется вместе с
камерой).
“D/N IN” для подключения внешнего источника освещения.
Более подробно см. «1.5» на стр. 2.
Micro SD
Слот для Micro SD карт памяти.

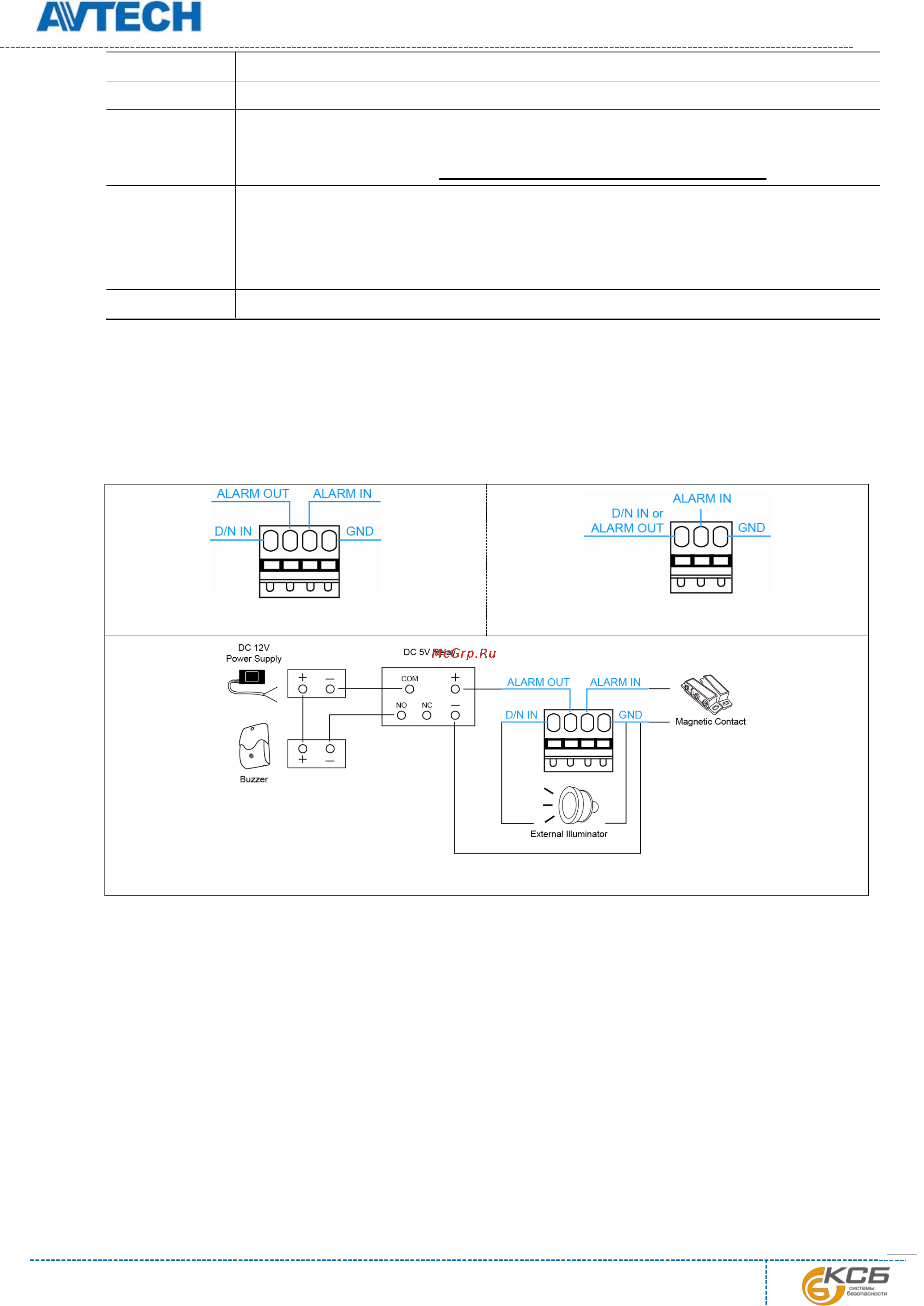

1.5 Блок для подключения внешних устройств
Данная камера поддерживает подключение внешних устройств, клеммный блок подключения входит в
комплект поставки.
Ниже представлены варианты подключения внешних устройств.
4-контактный терминал
3-контактный терминал
Пример подключения
