6. Установка и подключение

Расстояние до проекции и размер экрана

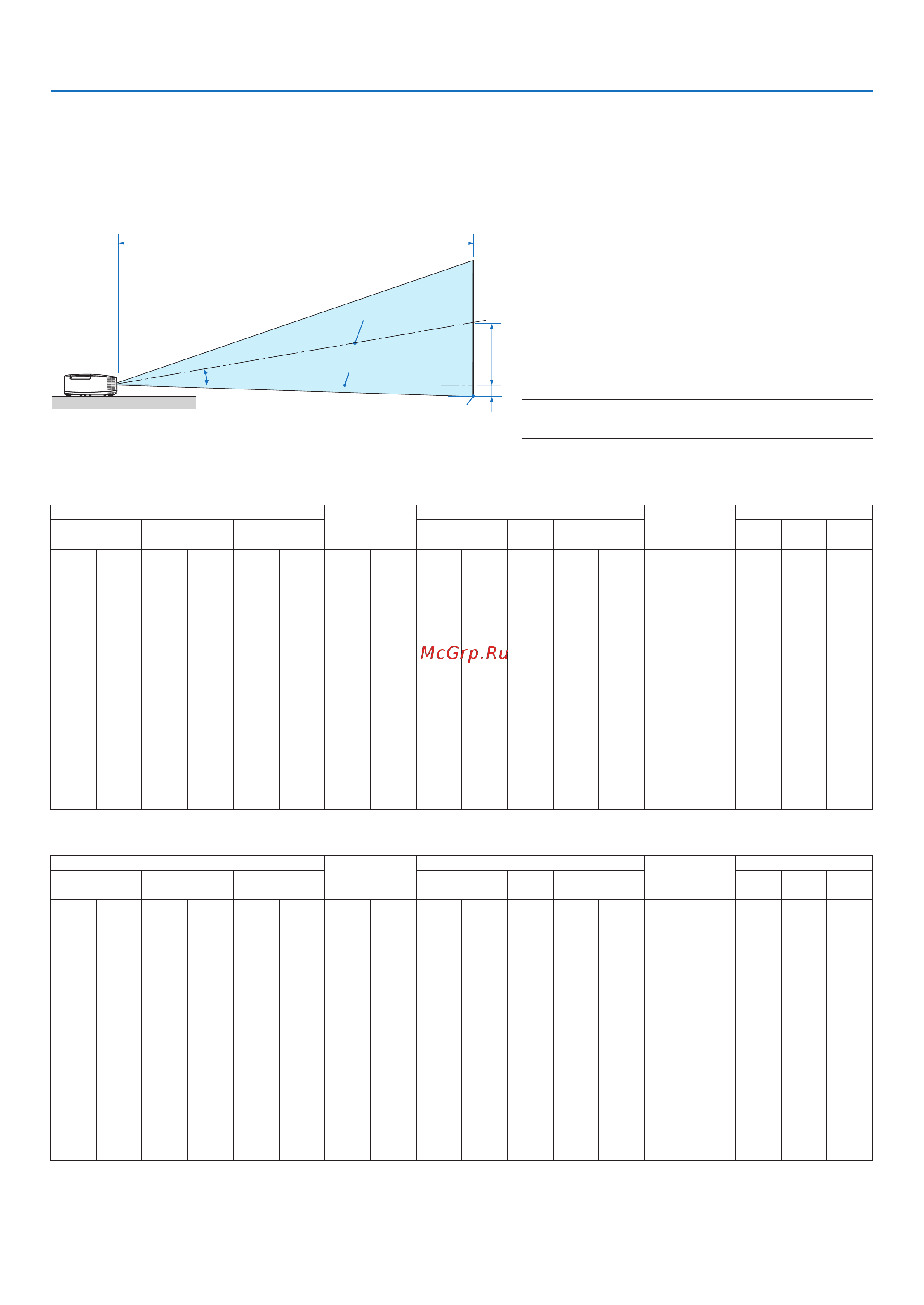

Наприведенномнижерисункепоказаноправильноеразмещениепроектораотносительноэкрана.Потаблицеможно

определить, на каком расстоянии следует установить проектор.

Таблицарасстояний

B= вертикальное расстояние между центром

объективаицентромэкрана

C= расстояниедопроекции

D= вертикальное расстояние между центром

объектива и нижней границей экрана (в

случае крепления на потолке - верхней

границейэкрана)

α= уголразмаха

ПРИМЕЧАНИЕ:Величинывтаблицахявляютсярасчётнымивели-

чинамиимогутотличатьсяотдействительных.

Центрэкрана

Центробъектива

Нижняяграницаэкрана

[M350X/M300X/M260X/M230X]

Размерэкрана

Диагональ Ширина Высота широкий теле

широ-

кий

теле

дюйм мм дюйм мм дюйм мм дюйм мм дюйм мм - дюйм мм дюйм мм градус - градус

25 635 20 508 15 381 5 131 26 649 - 44 1107 -2 -60 11,4 - 6,7

30 762 24 610 18 457 6 157 31 788 - 53 1337 -3 -71 11,3 - 6,7

40 1016 32 813 24 610 8 210

42 1066 - 71 1798 -4 -95 11,1 - 6,6

60 1524 48 1219 36 914 12

314 64 1622 - 107 2720 -6 -143 11,0 - 6,6

72 1829 58 1463 43 1097 15 377 77 1956 - 129 3273 -7 -171 10,9 - 6,6

80 2032 64 1626 48 1219 17

419 86 2178 - 143 3642 -8 -191 10,9 - 6,6

84 2134 67 1707 50 1280 17

440 90 2289 - 151 3827 -8 -200 10,9 - 6,6

90 2286 72 1829 54 1372 19

471 97 2456 - 162 4103 -8 -214 10,9 - 6,6

100 2540 80 2032 60 1524 21

524 108 2734 - 180 4564 -9 -238 10,8 - 6,5

120 3048 96 2438 72 1829 25 629 130 3290 - 216 5486 -11 -286 10,8 - 6,5

150 3810 120 3048 90 2286 31 786 162

4124 - 270 6869 -14 -357 10,8 - 6,5

180 4572 144 3658 108 2743 37

943 195 4958 - 325 8252 -17 -429 10,8 - 6,5

200 5080 160 4064 120 3048 41

1048 217 5514 - 361 9174 -19 -476 10,8 - 6,5

210 5334 168 4267 126 3200 43 1100 228 5792 - 379 9635 -20 -500 10,8 - 6,5

240 6096 192 4877 144 3658 50 1257 261 6626 -

434 11018 -23 -572 10,7 - 6,5

270 6858 216 5486 162 4115 56

1414 294 7460 - 488 12401 -25 -643 10,7 - 6,5

300 7620 240 6096 180 4572 62 1572 327

8294 - 543 13784 -28 -714 10,7 - 6,5

[M300W/M260W]

Размерэкрана

Диагональ Ширина Высота широкий теле

широ-

кий

теле

дюйм мм дюйм мм дюйм мм дюйм мм дюйм мм - дюйм мм дюйм мм градус - градус

25 635 21 538 13 337 5 139 27 687 - 46 1172 -1 -29 11,4 - 6,8

30 762 25 646 16 404 7 167 33 833 - 56

1415 -1 -35 11,3 - 6,7

40 1016 34 862 21 538 9 222

44 1126 - 75 1902 -2 -47 11,2 - 6,7

60 1524 51 1292 32 808 13 333 67 1712 - 113 2876 -3 -71 11,0 - 6,6

72 1829 61 1551 38 969 16

400 81 2064 - 136 3461 -3 -85 11,0 - 6,6

80 2032 68 1723 42 1077 17

444 90 2298 - 152 3850 -4 -94 10,9 - 6,6

84 2134 71 1809 45 1131 18

466 95 2415 - 159 4045 -4 -99 10,9 - 6,6

90 2286 76 1939 48 1212 20 500 102 2591 - 171

4337 -4 -106 10,9 - 6,6

100 2540 85 2154 53 1346 22 555

114 2884 - 190 4824 -5 -118 10,9 - 6,6

120 3048 102 2585 64 1615 26 666 137

3470 - 228 5798 -6 -141 10,9 - 6,6

150 3810 127 3231 79 2019 33 833 171

4349 - 286 7259 -7 -177 10,8 - 6,5

180 4572 153 3877 95 2423 39 1000 206 5228 -

343 8720 -8 -212 10,8 - 6,5

200 5080 170 4308 106 2692 44 1111 229

5814 - 382 9694 -9 -236 10,8 - 6,5

210 5334 178 4523 111 2827 46 1166

240 6107 - 401 10181 -10 -247 10,8 - 6,5

240 6096 204 5169 127 3231 52 1333 275 6986 -

458 11642 -11 -283 10,8 - 6,5

270 6858 229 5816 143 3635 59

1499 310 7865 - 516 13103 -13 -318 10,8 - 6,5

300 7620 254 6462 159 4039 66 1666

344 8744 - 573 14564 -14 -353 10,8 - 6,5
