15

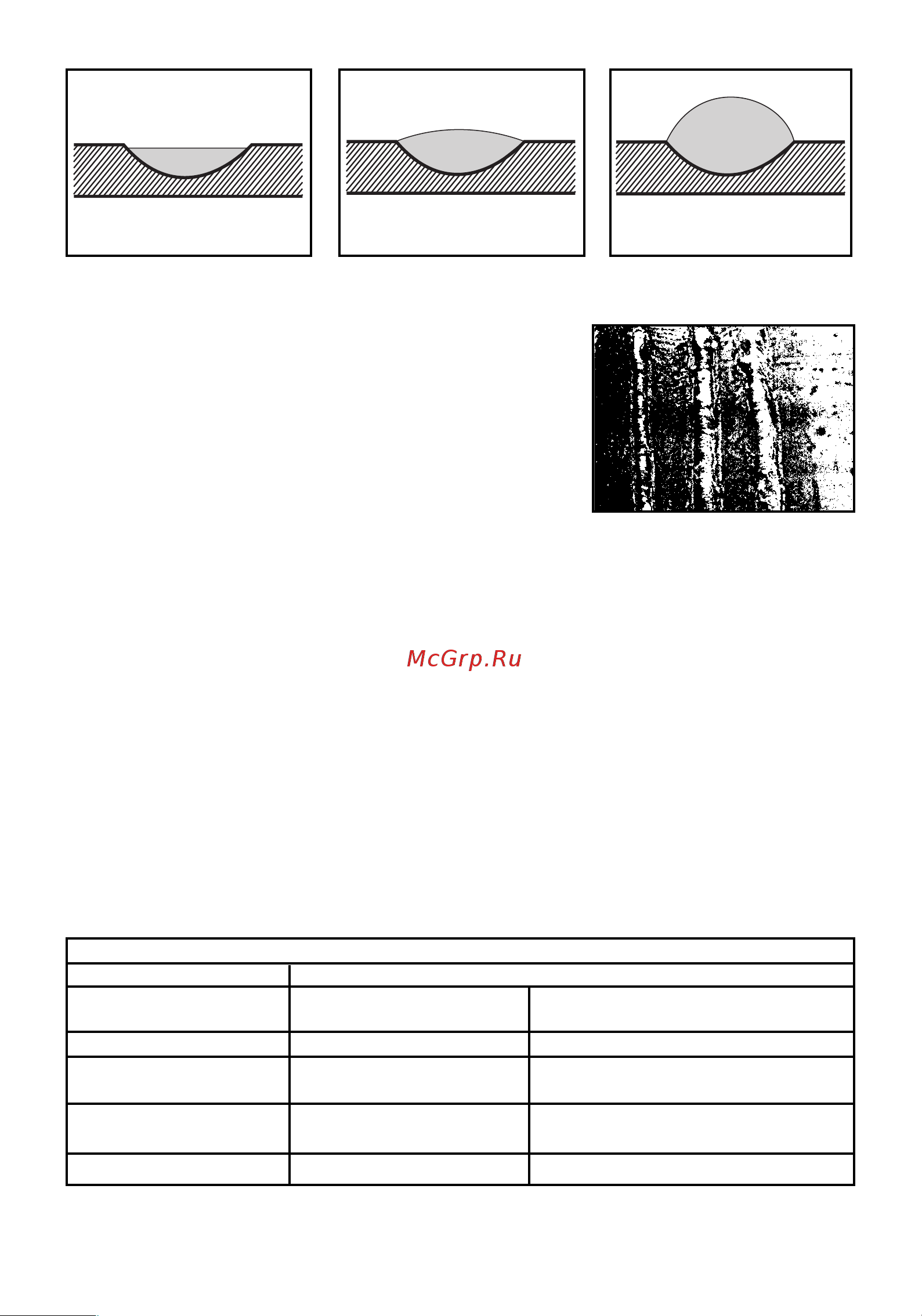

Рис.7
Из этих трех швов (рис.8), сделанных электродуговой
сваркой, левый слишком “холодный”, т.е. величина
сварочного тока недостаточна. Центральный шов вы-
полнен правильно, а правый выполнен при слишком
большом токе, что заметно по чрезмерно большой
ширине шва для данной толщины материала и по оби-
лию брызг.
Неправильно
Правильно
Неправильно
Недостаточная
прочность шва
Выполнение шлифовки
затруднено
Рис.8
Cделайте несколько срезов своих пробных швов для
их изучения. Края профиля шва должны быть скруг-
ленными; острые треугольные края недопустимы.
При слишком большой силе тока шов уходит вглубь
свариваемой детали, оставляя впадину. Если скорость
прохода мала, то шов может получиться слишком вы-
соким (рис.7).
9.7.4 Как правильно выбрать сварочный аппарат.
Для правильного выбора сварочного аппарата, который будет оптимально отвечать
всем требованиям, необходимо сформулировать для себя ответы на следующие воп-
росы:
1) Какие именно материалы требуется сваривать (низко- или высокоуглеродистые ста-
ли, легированные стали, титан и его сплавы, алюминий и т.д.)?
В зависимости от этого определяется вид сварочного процесса (MMA, TIG, MIG/MAG).
2) Толщина свариваемых материалов, назначение и качество шва - только фиксация
деталей относительно друг друга или наличие впоследствии внешних нагрузок. Это
определяет силу сварочного тока и метод сварки.
3) Длина сварочного шва определяет ПВ% (продолжительность включения) источника
питания.
4) Серийность сварочных изделий - опытное производство, единичное, мелкосерий-
ное или серийное производство, сварные работы сервисных мастерских, для бытовых
работ. Это определяет метод сварки. Для ориентировки выбора необходимого свароч-
ного процесса, а следовательно и сварочного аппарата, могут помочь следующие таб-
лицы.
Использование сварочных процессов для различных металлов
Тип металла Плавящимся электродом
на переменном на постоянном
токе токе
Сталь ●●
Нержавеющая ●
сталь
Аллюминиевые ●
сплавы
Чугун ●
таблица 2
