9.8.6. Проверка диодов. Для проверки каждого диода используйте омметр. Диоды

должны проводить ток только в одном направлении. Эта

проверка может быть выполнена с использованием бата-

рейки и лампочки. При смене полярности батарейки лам-

почка должна загораться только в одном направлении по-

лярности. В случае потери возбуждения генератора, при-

ложить к контактам розетки генератора напряжение 220 В

в течение 1 сек. согласно схеме.

Мощность, кВА – – 6,5KVA(S

)

Напряжение, В – – 400 –

Ток (максимальный S

) – – 9,4A –

Частота, Гц – – 50 –

cosϕ 0,8

Генератор однофазный + + + +

Мощность, кВА 3(S

) 4(S

) 3,65(S

) 5(S

)

Напряжение, В 115-230 115-230 230 115-230

Ток (максимальный S

) 26-13 21,7 15,2 43,5-21,7

Частота, Гц 50 50 50 50

cosϕ 11 11

Cварочный аппарат снабжен

термореле (автоматическое + + + +

отключение) защита от перегрузки

Сопротивление обмоток при 20

Основная, Ом (с клемм розеток) 1,54 1,1 0,67 0,67

Обмотка

сварочная, МОм 30 20 17 17

между сварочным мостом и

сварочным сопротивлением

Ротора, Ом 16 20 20 20

первичная,МОм

(между двумя

Сварочное разъемами 25 14 14 14

сопротивление сопротивления)

вторичная,Ом 1,58 1,68 1,1 1,1

Вспомогательная, Ом 0,66 0,71 0,44 0,44

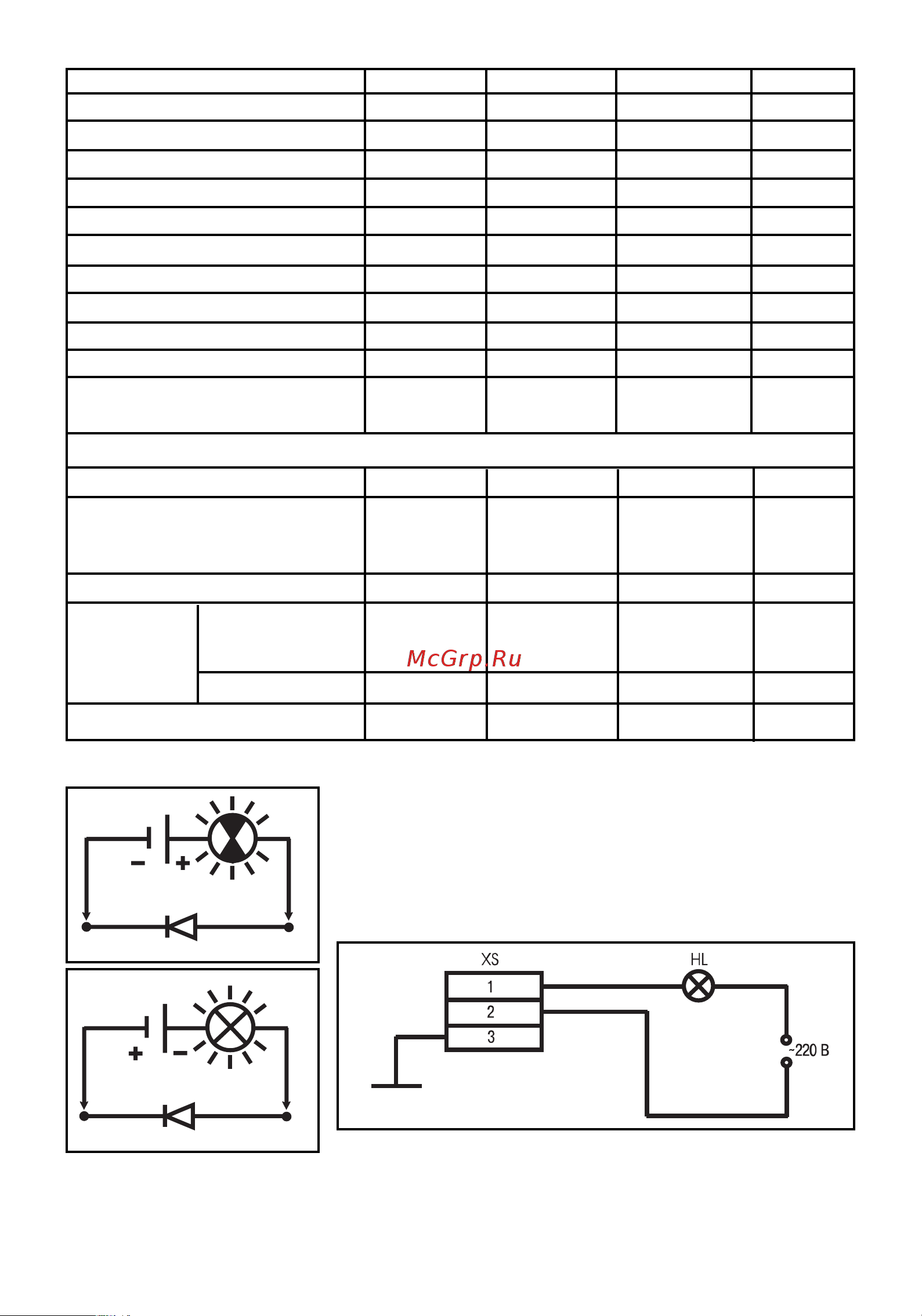

Cхема возбуждения генератора в случае его размагничивания

Рис.11

Рис.12
