2.2 Подключение камеры
Установите камеру на стене или потолке, основываясь на типе камеры и ваших условиях установки. Для
деталей установки обратитесь к руководству пользователя камеры.
2.2.1 Стандартные и DCCS камеры
1) Подключение к видео входу DVR
Соедините видеовыход камеры с входом DVR коаксиальным кабелем или RCA кабелем с разъемом
BNC.
Замечание: Перед подключением DCCS камеры убедитесь, что DVR поддерживает технологию
DCCS (управление без использования интерфейса RS485, см. спецификацию на DVR),
камера подключена к первому видеоканалу (CH1), и расстояние между камерой и DVR не
превышает 200 метров при использовании кабеля 3C2V. Для получения подробной
информации обратитесь к разделу 2.8 «Проверка передачи сигнала DCCS».
2) Подключение звука (опционально)
Соедините выход звука камеры с DVR коаксиальным кабелем или RCA кабелем с разъемом BNC.
3) Подключение питания
Подключите камеру к источнику питания.
2.2.2 PTZ камеры
Следующее описание дано для PTZ камеры производства AVTech в качестве примера.
Замечание: Кабель RS485 не нужен, если камера и DVR поддерживают технологию DCCS и
видеовыход камеры подключен к первому каналу DVR. Если это так, перейдите к Шагу 5
для настройки камеры.
Назначение выводов разъема RS485 приведено в Приложении 2. За подробной информацией об
управлении камерой обратитесь к ее руководству по эксплуатации.

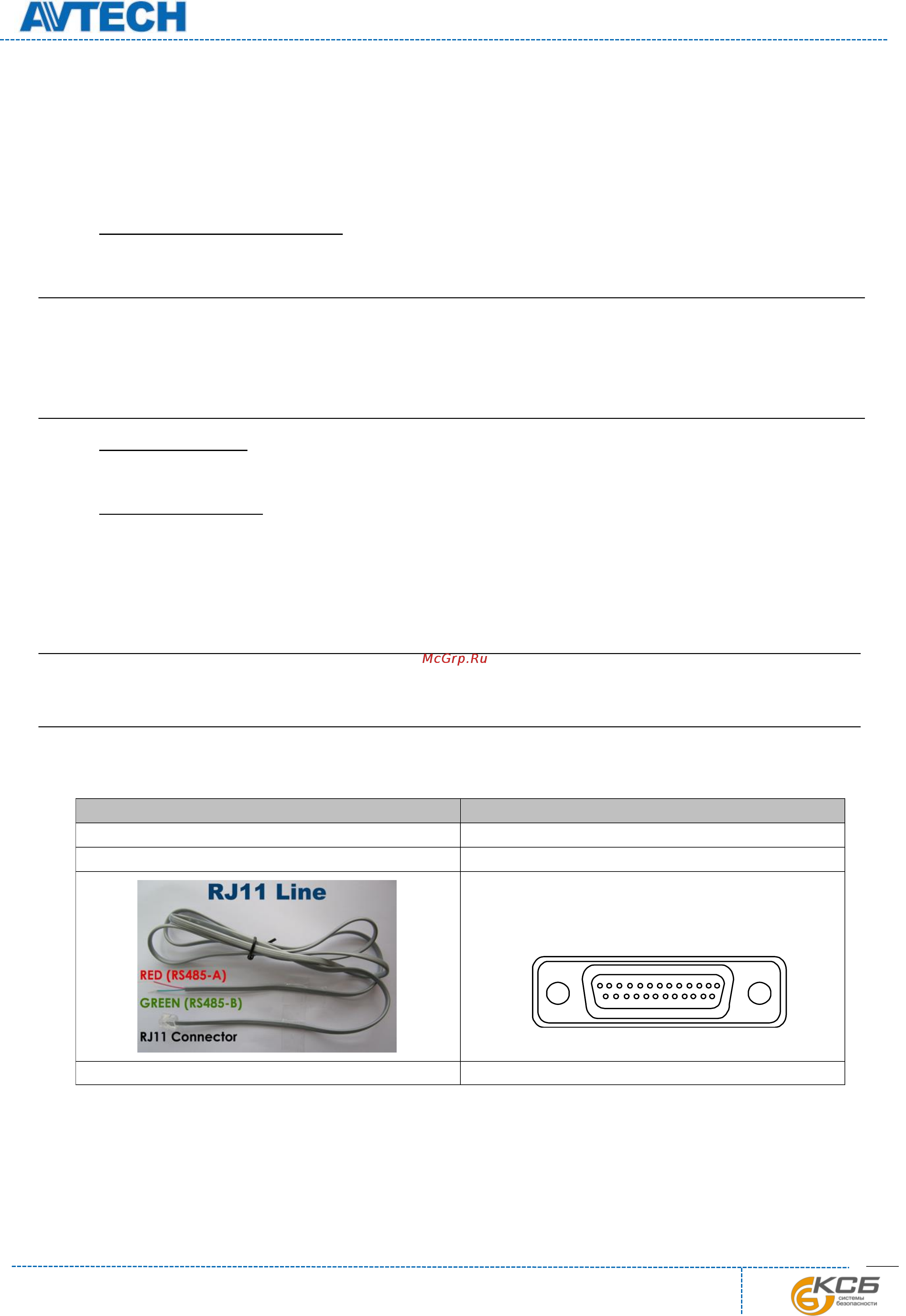

Кабель RJ11
Разъем D-Sub 25 PIN
RS485-A: красный провод
RS485-A: PIN 12
RS485-B: зеленый провод
RS485-B: PIN 24
Кабель RJ11 не входит в комплект поставки.
Разъем D-Sub не входит в комплект поставки
ШАГ 1: Подготовьте кабель RJ11 необходимой длины.
Разные разъемы RJ11 могут иметь различное расположение проводов. Если вам не удается
управлять DVR после соединения, проверьте расположение выводов кабеля RJ11.
ШАГ 2: Удалите изоляцию.
Удалите внешнее защитное покрытие на одном конце кабеля RJ11, найдите провода RS485-A и
1
1516171819202122232425 14
2345678910111213
Solder Side of
25-pin D-Sub connector
RS485 - A: PIN12 / RS485- B: PIN2 4
