6
9. ZOOM
В режиме отображения или воспроизведения нажать для увеличения картинки по
выбранному каналу.
10. PLAY Нажмите для проигрывания последнего из записанных видеороликов.
11.

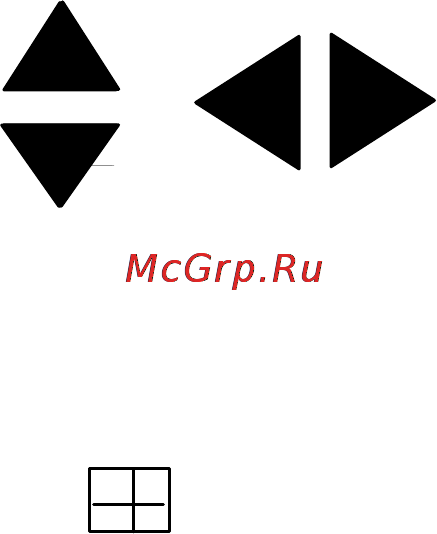

Нажмите для перемещения вверх/вниз/вправо/влево.
12. PTZ ( + SEQ)
Нажмите для перехода в режим управления поворотными камерами.
13. SEQ
Нажмите для отображения каналов по одному начиная с канала 1. Для выхода из режима
нажмите кнопку повторно.
14. AUDIO (SLOW + ZOOM)
Нажмите для регулировки аудио в режиме живого видео или воспроизведения для
канала 1:
Индикатор канала звука белого цвета - живое воспроизведение звука.
Индикатор канала звука желтого цвета - воспроизведение звука в архиве.
Индикатор канала звука серого цвета - канал аудио не выбран.
15. Порты USB
На передней панели устройства расположено два порта USB. Один из них предназначен
для подключения USB-мышки, другой - для архивации на USB-носитель. Для быстрой
архивации вы можете установить в порт совместимое устройство. Перед тем, как
использовать USB-устройство для архивации, отформатируйте его для соответствия
стандарту FAT32.
Внимание!
Не допускается одновременное подключение двух USB-мышек или двух USB-носителей
для архивации.
Список совместимых USB-устройств находится в Приложении к данному руководству.
