Приложение 5. Конфигурация PIN

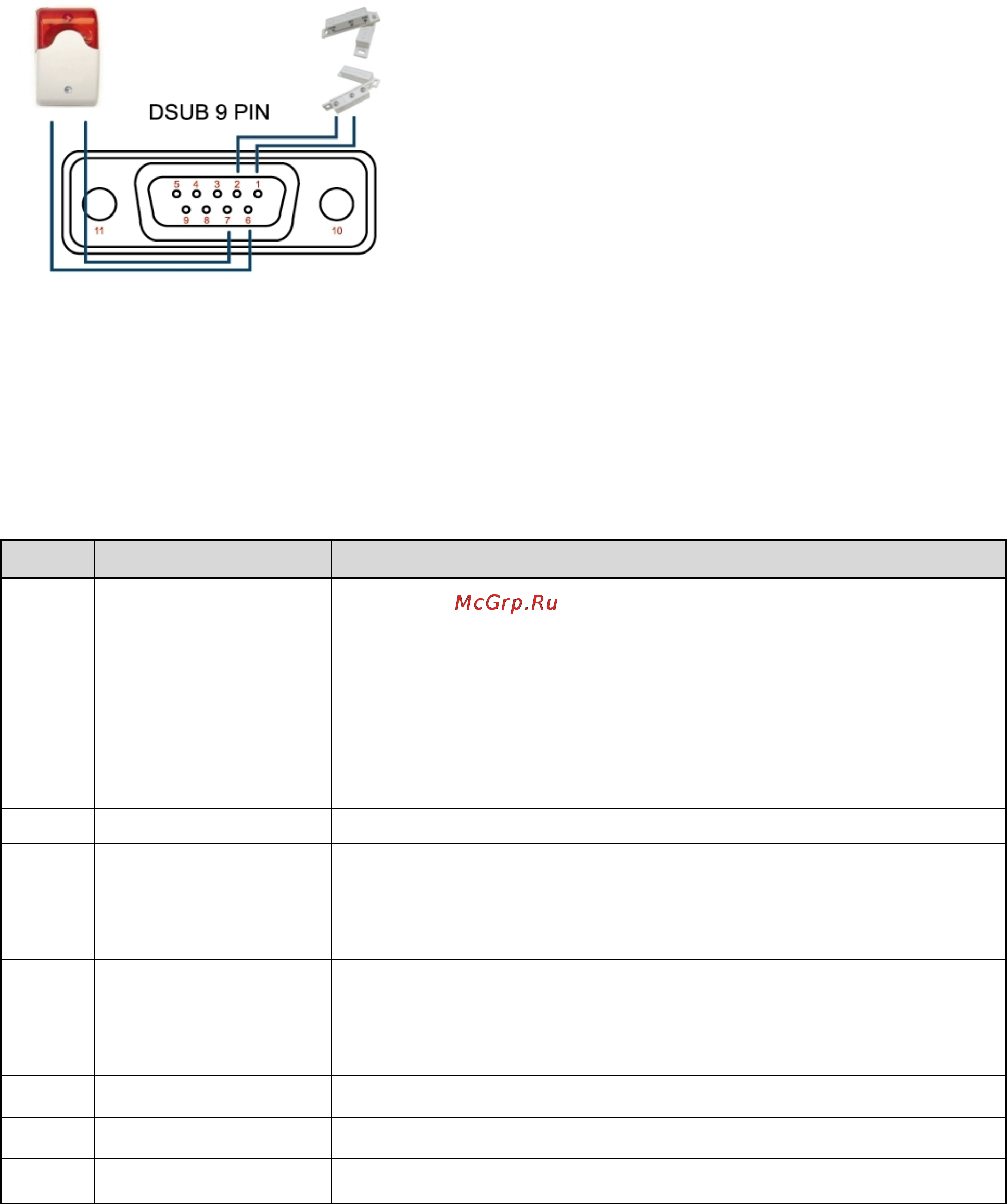

Сирена: когда происходит тревога по встроенному детектору движения или по
внешнему датчику, контакты сирены, подключенные к контактам NO и COM
замыкаются, и она включается.
Магнито-контактный датчик: когда срабатывает датчик, происходит тревога и
начинается запись.
Контакт
Функция
Описание
1 ~ 4
Входы тревоги
Подключите провода к Входам тревоги (Контакты 1 -- 4) и Земле (Контакт 5) Если
произойдет тревога, устройство начнет запись и включит сирену.
Контакт 1 – Тревожный вход 1. Если произойдет тревога, начнется запись по
тревоге канала 1.
Контакт 2 – Тревожный вход 2. Если произойдет тревога, начнется запись по
тревоге канала 2.
Контакт 3 – Тревожный вход 3. Если произойдет тревога, начнется запись по
тревоге канала 3.
Контакт 4 – Тревожный вход 4. Если произойдет тревога, начнется запись по
тревоге канала 4.
5 Земля GND
Земля
6
Общий контакт выхода
тревоги COM
В состоянии покоя, контакт COM (Контакт 6) разъединен с контактом NO (Контакт
7). Если произошла тревога, контакт COM (Контакт 6) замыкается с контактом NO
(Контакт 7).
Внимание: Максимально допустимое напряжение: DC24V 1A.
7
Нормально-разомкнутый
контакт выхода тревоги NO
В состоянии покоя, контакт COM (Контакт 6) разъединен с контактом NO (Контакт
7). Если произошла тревога, контакт COM (Контакт 6) замыкается с контактом NO
(Контакт 7).
Внимание: Максимально допустимое напряжение: DC24V 1A.
8
Контакт RS485-A
9
Контакт RS485-B
0
~ 11 Земля GND Земля
