12
2.2.2. Подключение камер PTZ
1. Подключите PTZ камеру к источнику питания.
2. Подключите видеовыход PTZ камеры к видеовходу при помощи коаксиального кабеля с
BNC-разъемом.
3. Подключите линию RS485 к задней панели устройства при помощи кабеля RJ11.
Соединение линии RS485 и провода RJ11
Соедините коричневый провод RS485-A линии управления PTZ к красному проводу
RS485-A RJ11. Соедините оранжевый провод RS485-В линии управления PTZ к зеленому
проводу RS485-B RJ11.
Подключение проводов управления RS485 к разъему D-Sub на задней панели
устройства
Припаяйте красный провод RS485-A RJ11 к соответствующему контакту разъема D-Sub.
Припаяйте зеленый провод RS485-B RJ11 к соответствующему контакту D-Sub.
Используйте изоляционную ленту для защиты скрученных проводов.
Примечание: Инструкция по конфигурации PIN содержится в Приложении к данному
руководству.

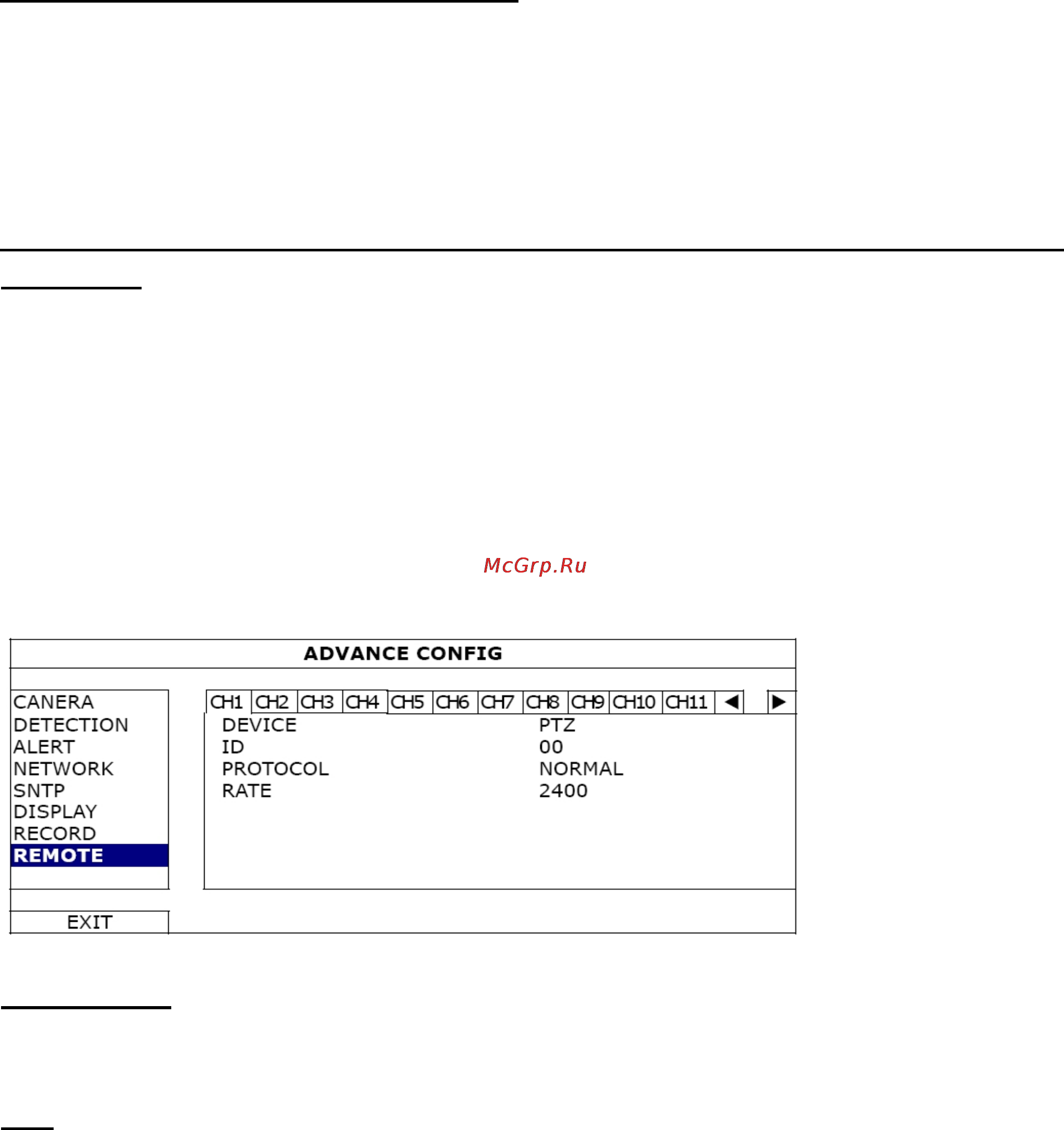

Щелкните правой кнопкой мыши для вывода окна главного меню. Перейдите в пункт
"Расширенные настройки" - "Удаленное управление".
1. Устройство
Выберите тип устройства (Камера / PTZ), подключенного к каждому каналу.
2. ID
Выберите ID-номер (0 ~ 255) для PTZ-камеры. После подключения PTZ-камеры её
установленный номер будет отображаться на экране.
