AVTech PVR16 [31/72] Системные настройки
![AVTech PVR16 [31/72] Системные настройки](/views2/1158241/page31/bg1f.png)
31
3. Протокол
Выберите протокол Стандартный (фирменный протокол AVTech) или P-D (PELCO-D)
или P-P (PELCO-P).
4. Скорость обмена информацией
Выберите скорости обмена информацией при управлении устройством (2400 / 9600 /
19200 / 38400 / 57600). Убедитесь, что в настройках управляемых устройств
установлена такая же скорость.
Примечание: чтобы узнать скорость управления камеры по умолчанию, обратитесь
к инструкции по эксплуатации камеры.
5.7. Системные настройки
5.7.1. Настройка пароля

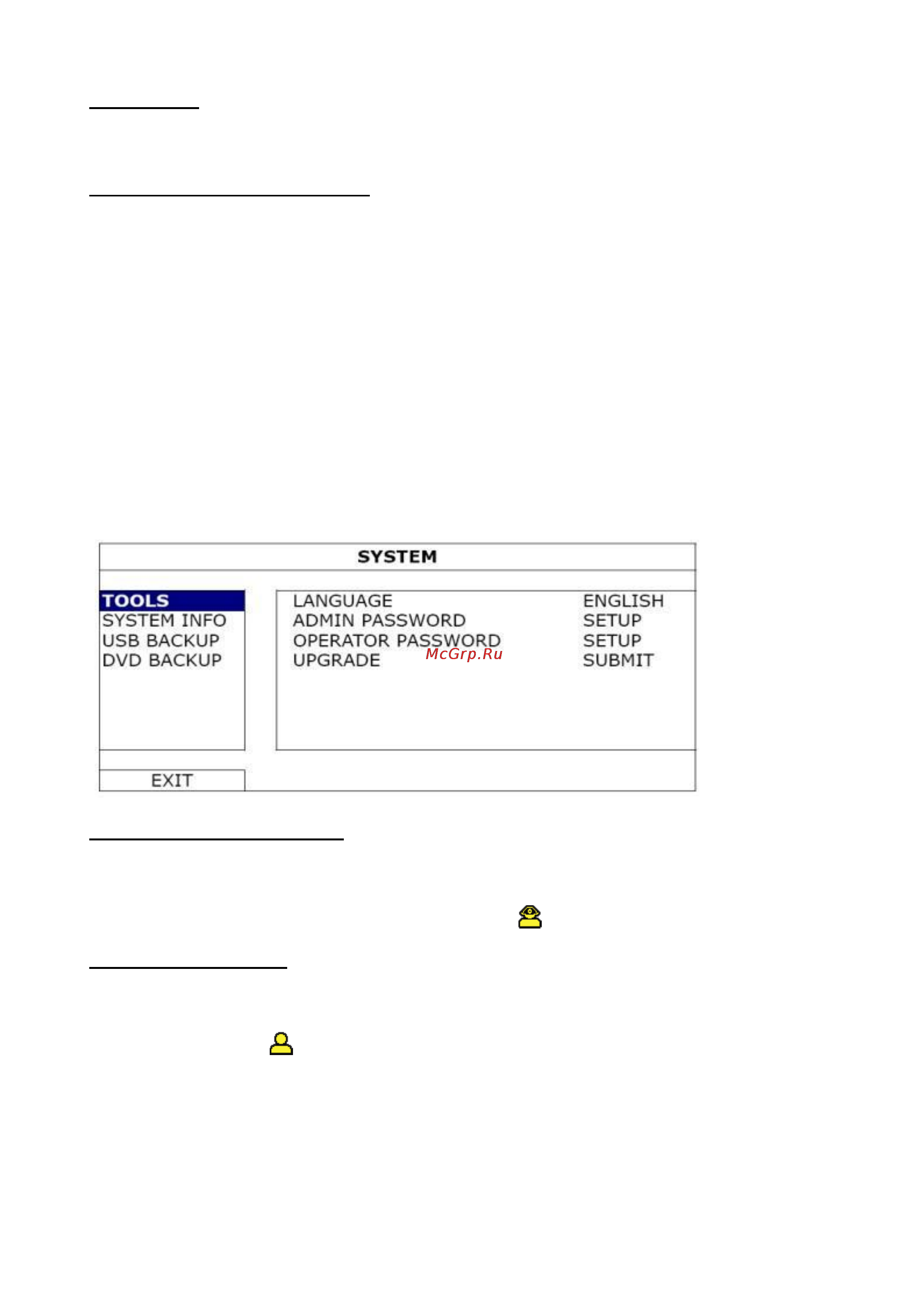

Щелкните правой кнопкой мыши для вывода окна главного меню. Перейдите в пункт
"Система" - "Инструменты".
1. Пароль администратора.
Нажмите "Установка" для смены пароля администратора. Пароль администратора
по умолчанию 0000. При разблокировке меню регистратора введите пароль
администратора, на экране появится иконка .
2. Пароль оператора.
Нажмите "Установка" для назначения пароля оператора.
При разблокировке меню регистратора введите пароль администратора, на экране
появится иконка . Для пользователя, зашедшего в систему под паролем
оператора, будет закрыт доступ в главное меню.
5.7.2. Обновление системы
