УСТАНОВКА

Шаг 1: Используйте винты, поставляемые в комплекте, для того, чтобы закрепить кронштейн на стене.

Предварительно просверлите отверстие в стене для того, чтобы убрать кабель.

Шаг 2: Отсоедините шарнир от кронштейна, повернув его против часовой стрелки. Соедините шарнир с

камерой, провернув его по часовой стрелке.

Примечание: на обратной части камеры расположены два отверстия для крепления

кронштейна. Выберите то, которое соответствует планируемому размещению

камеры. Если вы используете верхнее отверстие, сдвиньте козырек камеры в

направлении объектива, чтобы облегчить монтаж.

Шаг 3: Подсоедините камеру с шарниром к кронштейну. Настройте угол поворота камеры, отрегулируйте

положение козырька, зафиксируйте шарнир кронштейна. Проденьте кабель в отверстие (см. шаг 1)

для того, чтобы защитить кабель от повреждения.

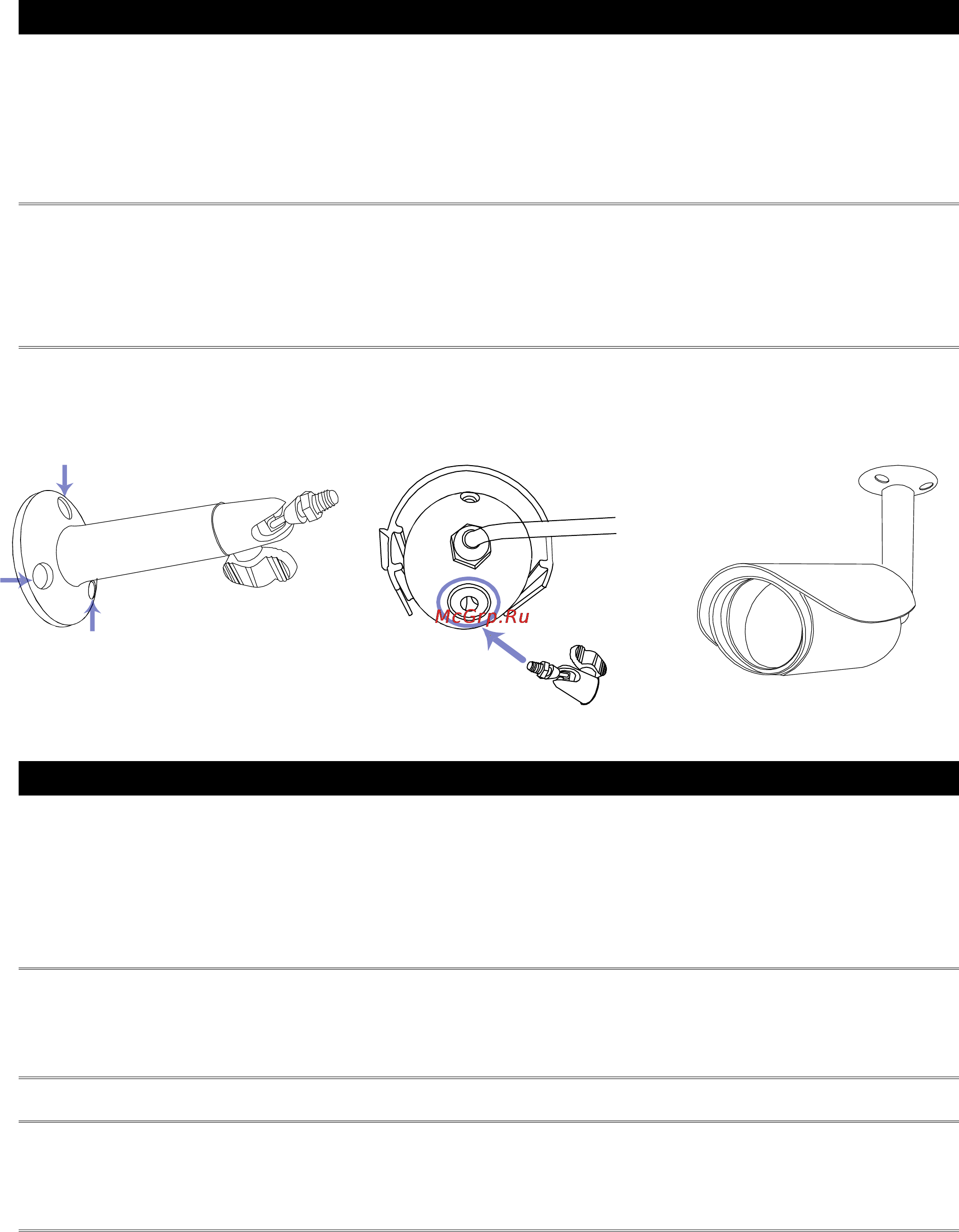

Рис. 1 Рис. 2 Рис. 3

ПОДКЛЮЧЕНИЕ

1. Кабель питания:

Подключите к внешнему источнику питания 12В.

2. Кабель видео:

Подключите к монитору при помощи коаксиального кабеля 75 Ом.

ПРИМЕЧАНИЕ: Пожалуйста, используйте источник питания надлежащего качества,

стабилизированный, с напряжением DC12V ± 10%. Напряжение питания более DC12V может

повредить устройство. DC12V Input Terminal

ПРИМЕЧАНИЕ: Для того, чтобы обеспечить дополнительную влагозащищенность

видеокамеры, рекомендуется использовать изолирующую ленту для защиты разъемов

питания и видео после подключения.
