УСТАНОВКА КАМЕРЫ

1. Поверните купол видеокамеры

(рис. 1) против часовой стрелки и снимите его

2. На потолке отметьте места для 1 отверстия под кабели питания и видео и 4 отверстий для

крепления видеокамеры (

рис. 2 и 3).

Просверлите отверстия, закрепите базу для крепления видеокамеры.

Примечания: болты для крепления видеокамеры не входят в комплект поставки.

Рекомендации:

a) В целях безопасности проложите силовой кабель и кабель виде от камеры так, чтобы они были

скрыты за потолком.

b) Если условия монтажа не позволяют провести кабели в отверстие в потолке, необходимо вырезать

отверстие в крае корпуса видеокамеры и провести кабель по поверхности потолка. Стремитесь

ограничить возможность доступа к кабелям во избежание вандализма.

3. Настройте угол обзора видеокамеры (рис. 3). Соедините купол камеры с основанием, поверните по

часовой стрелке до упора.

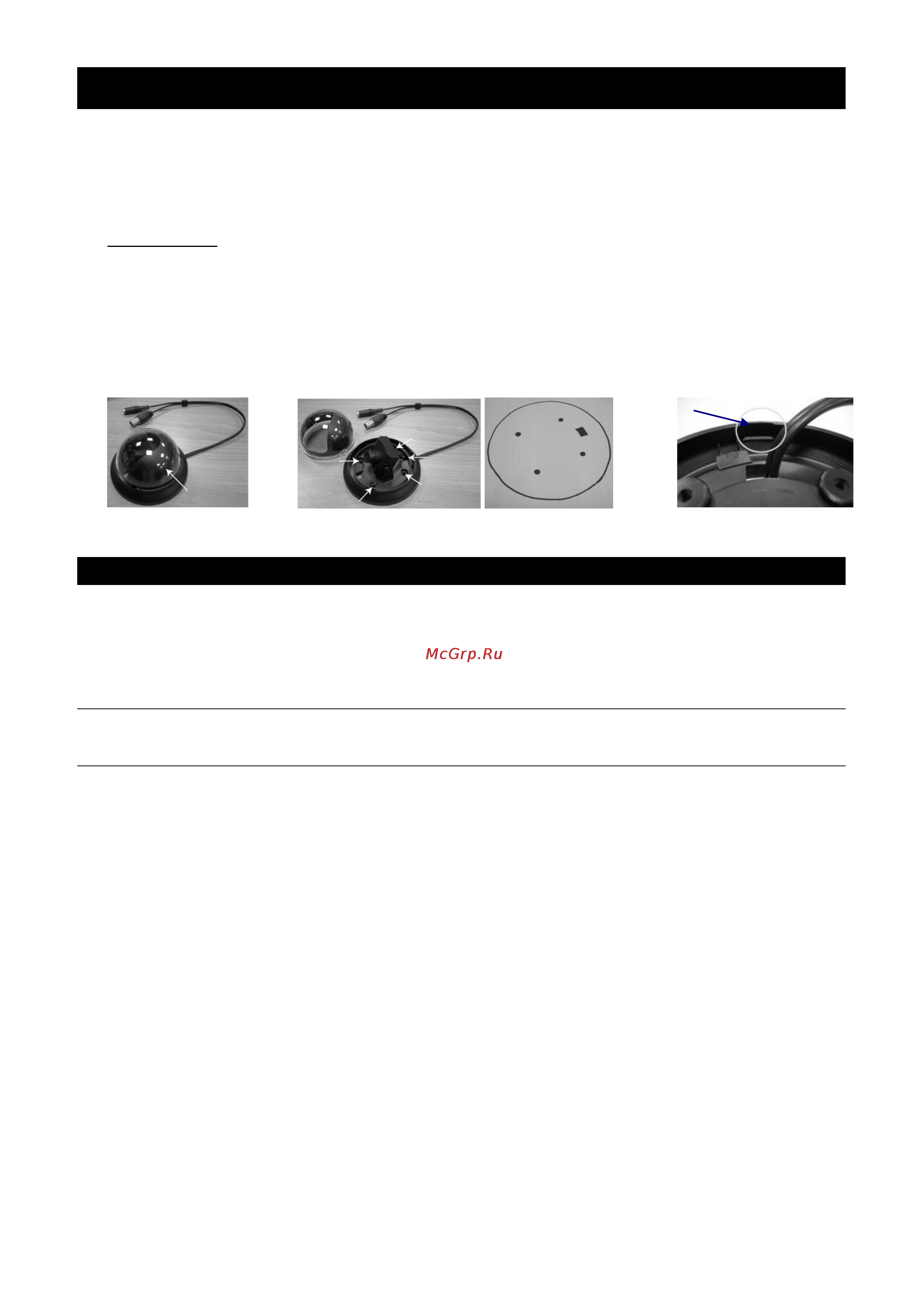

Рис. 1

Рис. 2 Рис. 3

Рис. 4

ПОДКЛЮЧЕНИЕ

1. Кабель питания: подключите к внешнему источнику питания 12В.

2. Кабель видео: подключите к монитору при помощи коаксиального кабеля 75 Ом.

ПРИМЕЧАНИЕ: Пожалуйста, используйте источник питания надлежащего качества,

стабилизированный, с напряжением DC12V ± 10%. Напряжение питания более DC12V может повредить

устройство.

Отверстия для

крепления

Купол

Отверстия для

кабелей
