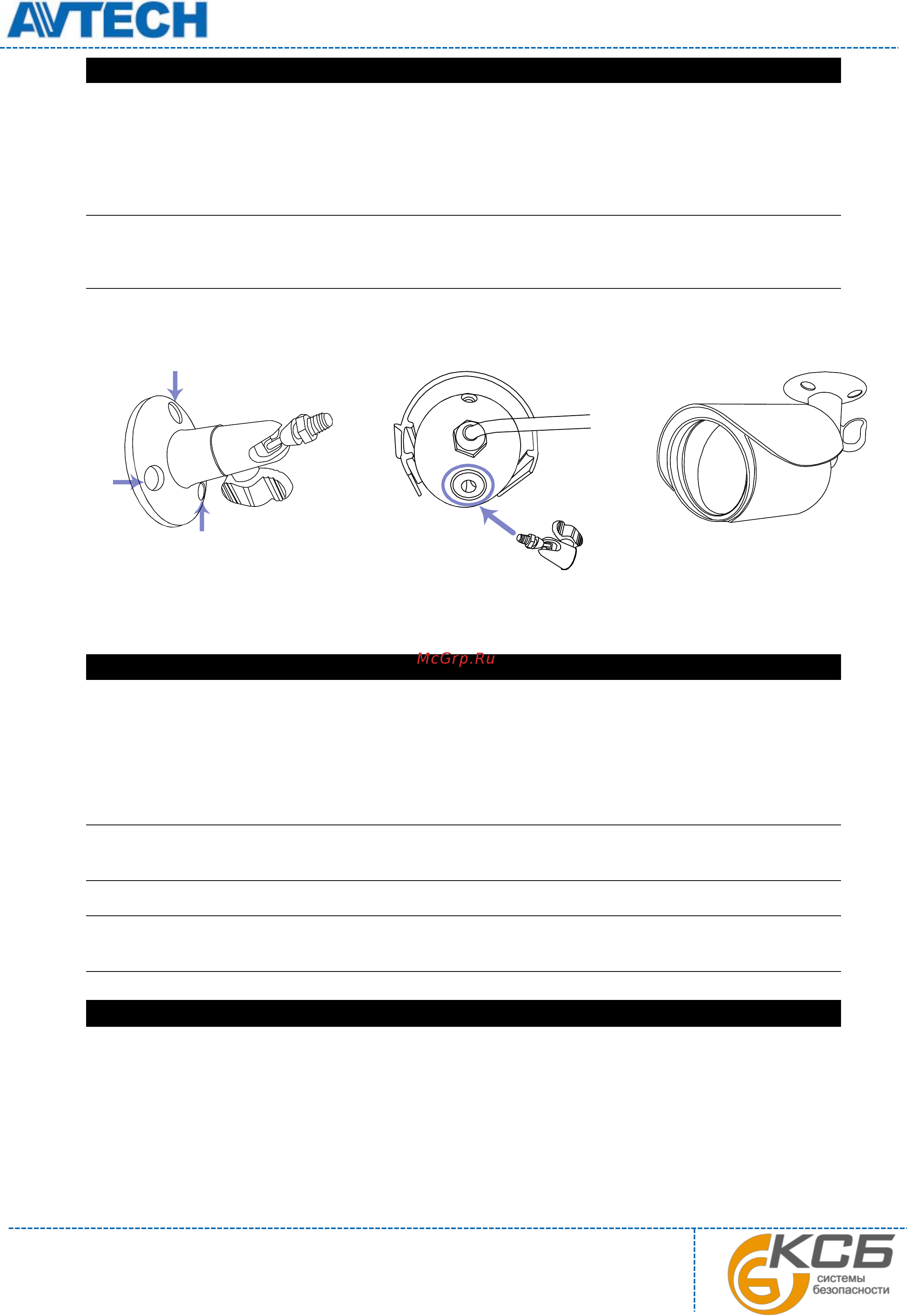

УСТАНОВКА

Шаг 1: Используйте винты, поставляемые в комплекте, для того, чтобы закрепить

кронштейн на стене. Предварительно просверлите отверстие в стене для того, чтобы

убрать кабель.

Шаг 2: Отсоедините шарнир от кронштейна, повернув его против часовой стрелки.

Соедините шарнир с камерой, провернув его по часовой стрелке.

Примечание: на обратной части камеры расположены два отверстия для крепления

кронштейна. Выберите то, которое соответствует планируемому размещению

камеры. Если вы используете верхнее отверстие, сдвиньте козырек камеры в

направлении объектива, чтобы облегчить монтаж.

Шаг 3: Подсоедините камеру с шарниром к кронштейну. Настройте угол поворота камеры,

отрегулируйте положение козырька, зафиксируйте шарнир кронштейна. Проденьте

кабель в отверстие (см. шаг 1) для того, чтобы защитить кабель от повреждения.

Рис. 1

Рис. 2

Рис. 3

ПОДКЛЮЧЕНИЕ

1. Кабель питания:

Подключите к внешнему источнику питания 12В.

2. Кабель видео:

Подключите к монитору при помощи коаксиального кабеля 75 Ом.

ПРИМЕЧАНИЕ: Пожалуйста, используйте источник питания надлежащего качества,

стабилизированный, с напряжением DC12V ± 10%. Напряжение питания более

DC12V может повредить устройство. DC12 В

ПРИМЕЧАНИЕ: Для того, чтобы обеспечить дополнительную влагозащищенность

видеокамеры, рекомендуется использовать изолирующую ленту для защиты разъемов

питания и видео после подключения.

НАСТРОЙКА ФОКУСА

После монтажа видеокамеры следуйте указаниям по настройке фокуса и резкости. При

этом следует учитывать, что угол по вертикали может изменяться на 30 градусов, а

угол по горизонтали +/_ 15 градусов.
