4. Установка видеокамеры

1.Отделите крепежный кронштейн (кольцевой) от камеры.

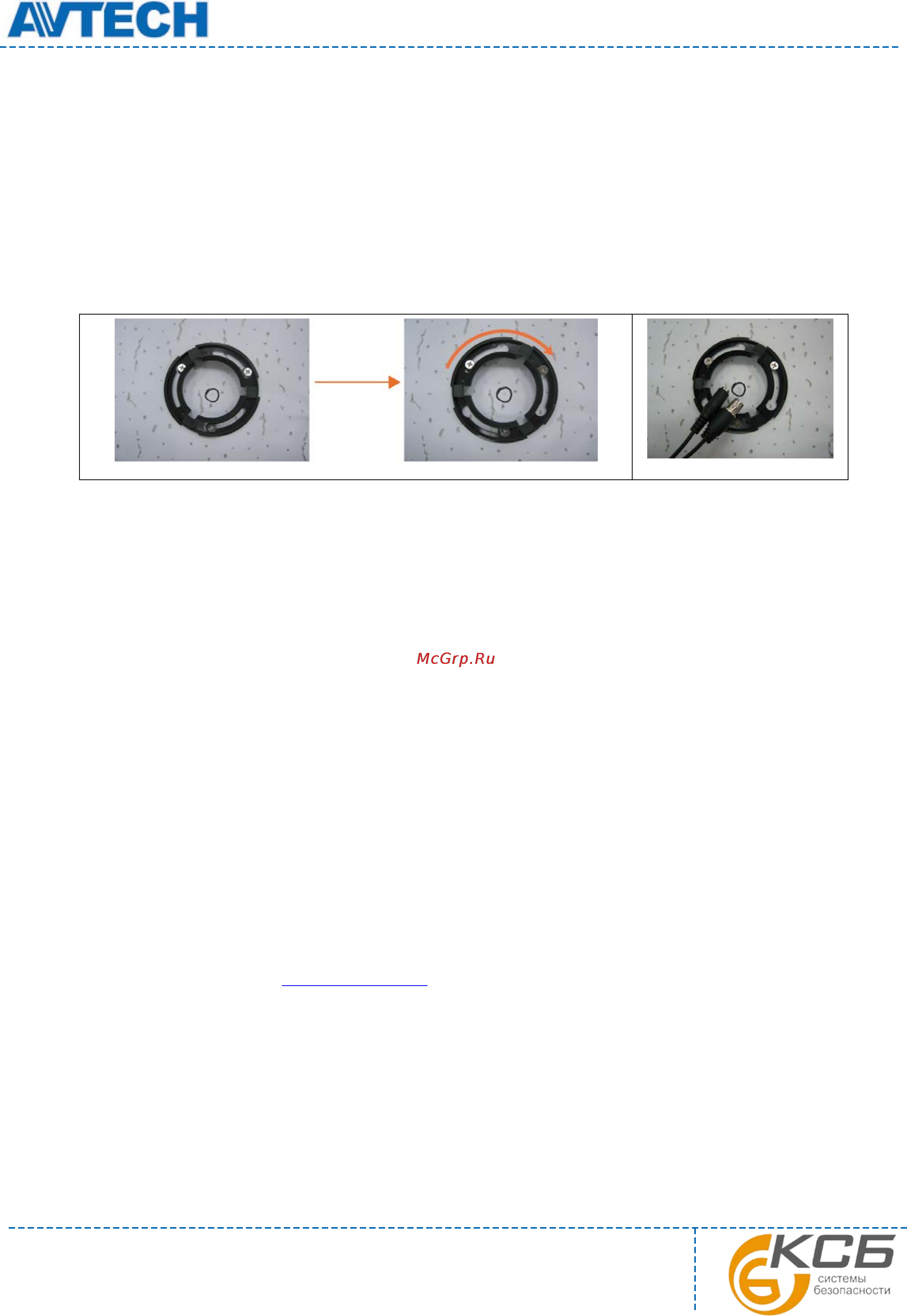

2. Слегка вверните три шурупа в крепежный кронштейн и поверните кронштейн по часовой стрелке

до совмещения с расширенными отверстиями рис. 1. Закрепите с помощью шурупов крепежный

кронштейн на потолке.

3. Отметьте на потолке и просверлите отверстия для прохода кабелей питания и видеосигнала (рис.

2 ) и пропустите кабели через отверстия.

4. Закрепите корпус камеры на кронштейне и поверните до щелчка. Настройте нужный ракурс

обзора камеры.

5. Подключение видеокамеры

1. Кабель питания: Подключите к внешнему источнику питания 12В.

2. Кабель видео: Подключите к монитору при помощи коаксиального кабеля 75 Ом.

Внимание: Пожалуйста, используйте источник питания надлежащего качества,

стабилизированный, с напряжением DC12В ± 10%. Напряжение питания более DC12В может

привести к выходу камеры из строя.
