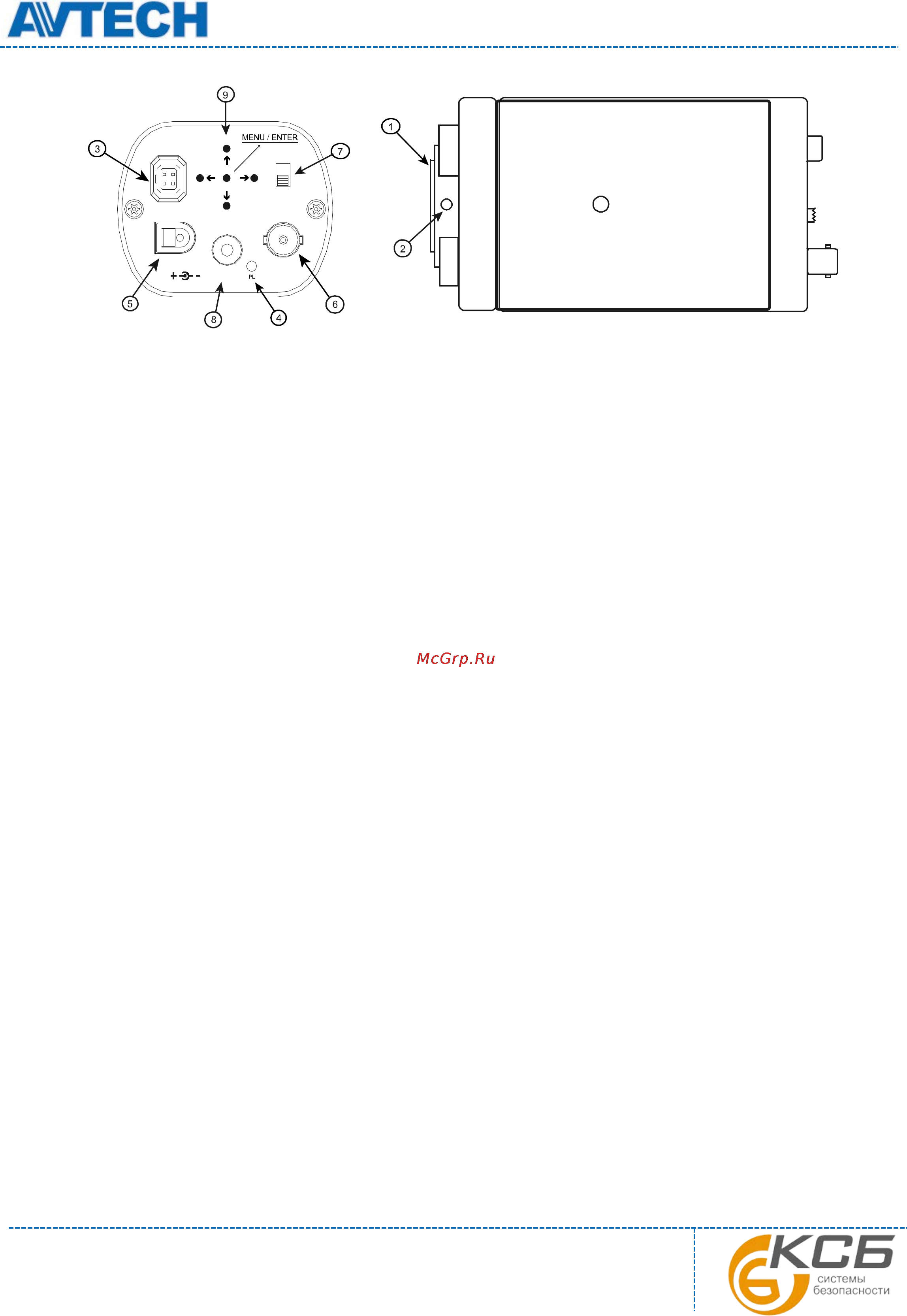

4. Основные органы управления

1. Кольцо регулировки заднего отрезка объектива

2. Фиксирующий винт

3. Разъем управления автодиафрагмой объектива.

4. Индикатор питания.

5. Разъем подключения питания.

6. Видеовыход (BNC).

7. Переключатель сигнала управления автодиафрагмой объектива (VD / DD).

8. Выход аудио.

9. Управление экранным меню.

5. Установка видеокамеры

Внимание: Рекомендуется доверить установку квалифицированному персоналу или

профессиональному монтажнику.

Шаг 1. Установите объектив на камеру. При этом CS объектив устанавливается непосредственно

на камеру, C – объектив- через переходное C-CS кольцо.

Шаг 2. Установите переключатель сигнала управления автодиафрагмой объектива в нужное

положение.

Шаг 3. Соедините камеру с монитором коаксиальным кабелем 75 Ом.

Шаг 4. Соедините выход аудио камеры с входом аудио монитора.

Шаг 5. Подключите питание камеры.

Шаг 6. Настройте объектив камеры как указано ниже (см. Примечание).

Примечание: Настройка фокуса объектива видео камеры:

Шаг 1. Накрутите объектив на видеокамеру по часовой стрелке до упора.

Шаг 2. Ослабьте винт, фиксирующий кольцо.

Шаг 3. Вращением кольца добейтесь требуемого качества изображения.

Шаг 4. Зафиксируйте положение кольца с объективом винтом.

AUDIO

V.D.

D.D.

VIDEO

12V DC
