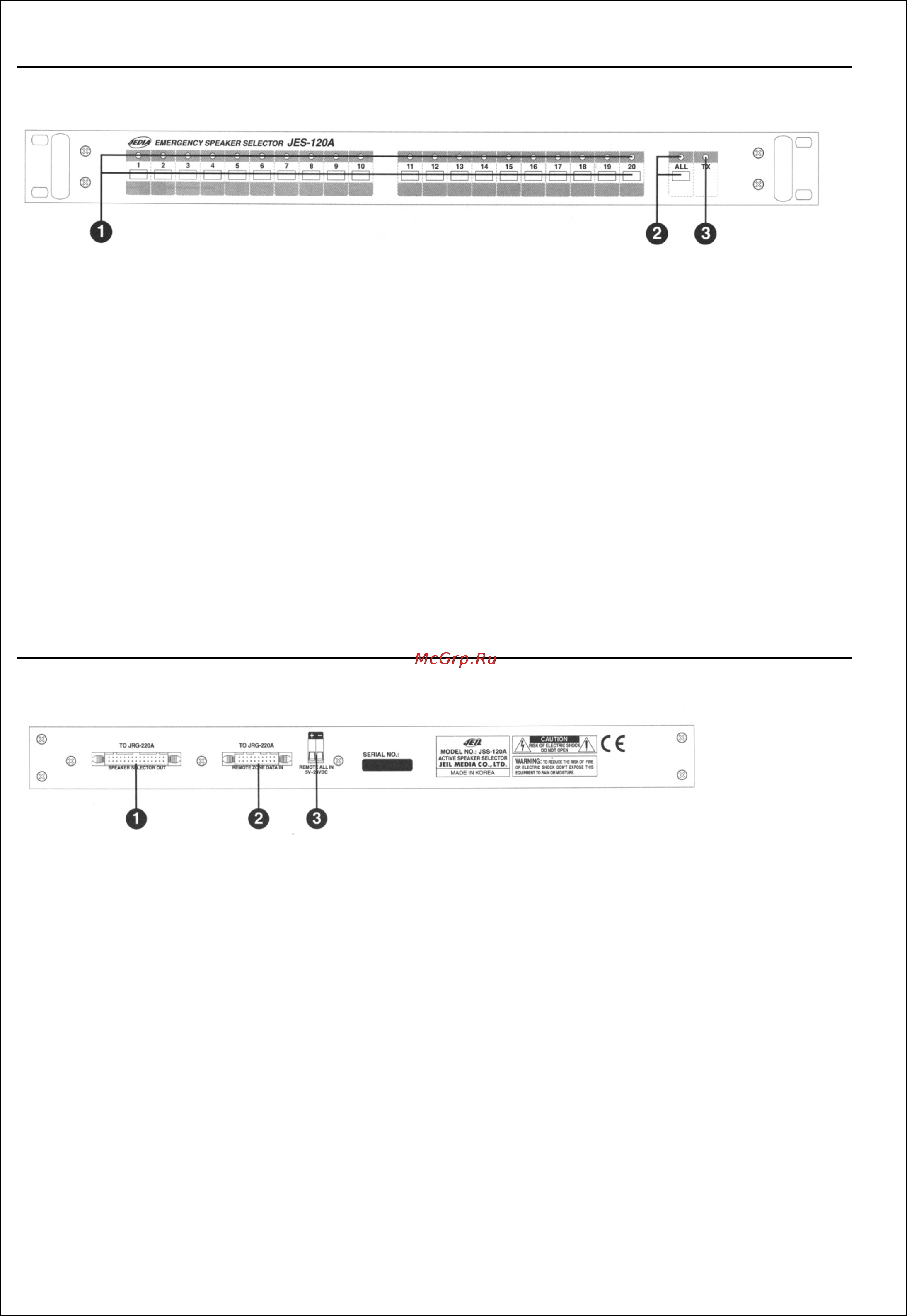

СРЕДСТВА УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ

1. СЕЛЕКТОРЫ АС (1~20)

• КЛАВИШИ: выбор зоны для передачи обычного сообщения.

• LED (СВЕТОДИОДНЫЕ ИНДИКАТОРЫ): указывают выбранные акустические линии.

2. ПЕРЕКЛЮЧАТЕЛЬ ALL

• КЛАВИША: включение режима «выбрать все».

• LED: светодиодный индикатор для всех выбранных акустических линий (1~20).

3. Е/М LED

Аварийный светодиодный индикатор. Если мигает индикатор Е/М LED, это означает, что акустическая линия разомкнута

СРЕДСТВА УПРАВЛЕНИЯ НА ЗАДНЕЙ ПАНЕЛИ

1. SPEAKER SELECTOR OUT (выход селектора АС)

Соедините выход селектора АС с соответствующим входом на релейной группе (JRG-220A).

Этот разъем служит для управления акустической линией при передаче обычного сообщения. (При нажатии клавиши на

селекторе подается напряжение 5 В постоянного тока).

2. REMOTE ZONE DATA IN (вход выбора зоны)

Когда вы выбираете акустическую линию для передачи сообщения с микрофонной консоли, канал

выбранный в ручную

блокируется для обычных сообщений. Выполните подключение к разъему REMOTE-1 JRG-220A.

3. REMOTE ALL IN

(дистанционный вход активации всех зон)

Это разъем для дистанционного управления всеми АС.

(Допустимое входное напряжение 5 В ~ 24 В постоянного тока.)
