Использование периферийных устройств >
Подсоединение установочной станции

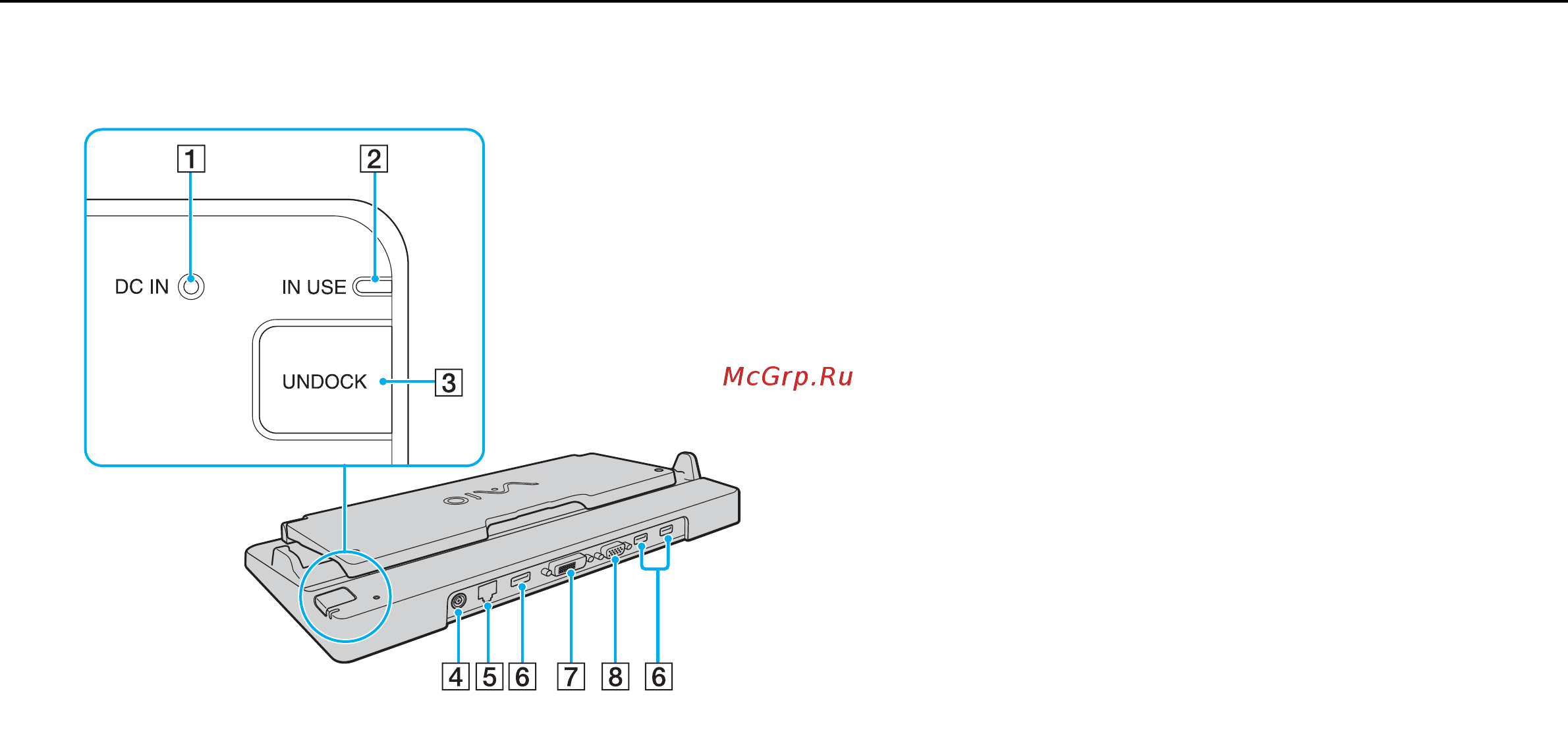

Расположение портов на установочной станции
!
Для питания установочной станции допускается только адаптер переменного тока из комплекта поставки компьютера. Во время использования установочной
станции не отсоединяйте адаптер переменного тока от установочной станции и сетевой розетки. Это может вызвать повреждение данных и аппаратные
сбои.
Невозможно одновременное использование выходного порта
HDMI
компьютера и порта
DVI-D
или порта
MONITOR
установочной станции.
A Индикатор источника постоянного тока DC IN
Горит при подаче питания на установочную станцию.
B Индикатор IN USE (стр. 95)
C Кнопка UNDOCK (стр. 95)
D Разъем источника постоянного тока DC IN (стр. 91)
E Сетевой порт (Ethernet) (1000BASE-T / 100BASE-TX /
10BASE-T) (стр. 55)
F Порты скоростного интерфейса USB (USB 2.0)
*1
(стр. 114)
G Порт DVI-D
*2
(стр. 100)
H Порт монитора MONITOR (стр. 100)
*1
Поддерживает высокую/полную/низкую скорость передачи.
*2
Работает только тогда, когда компьютер находится в режиме SPEED.
