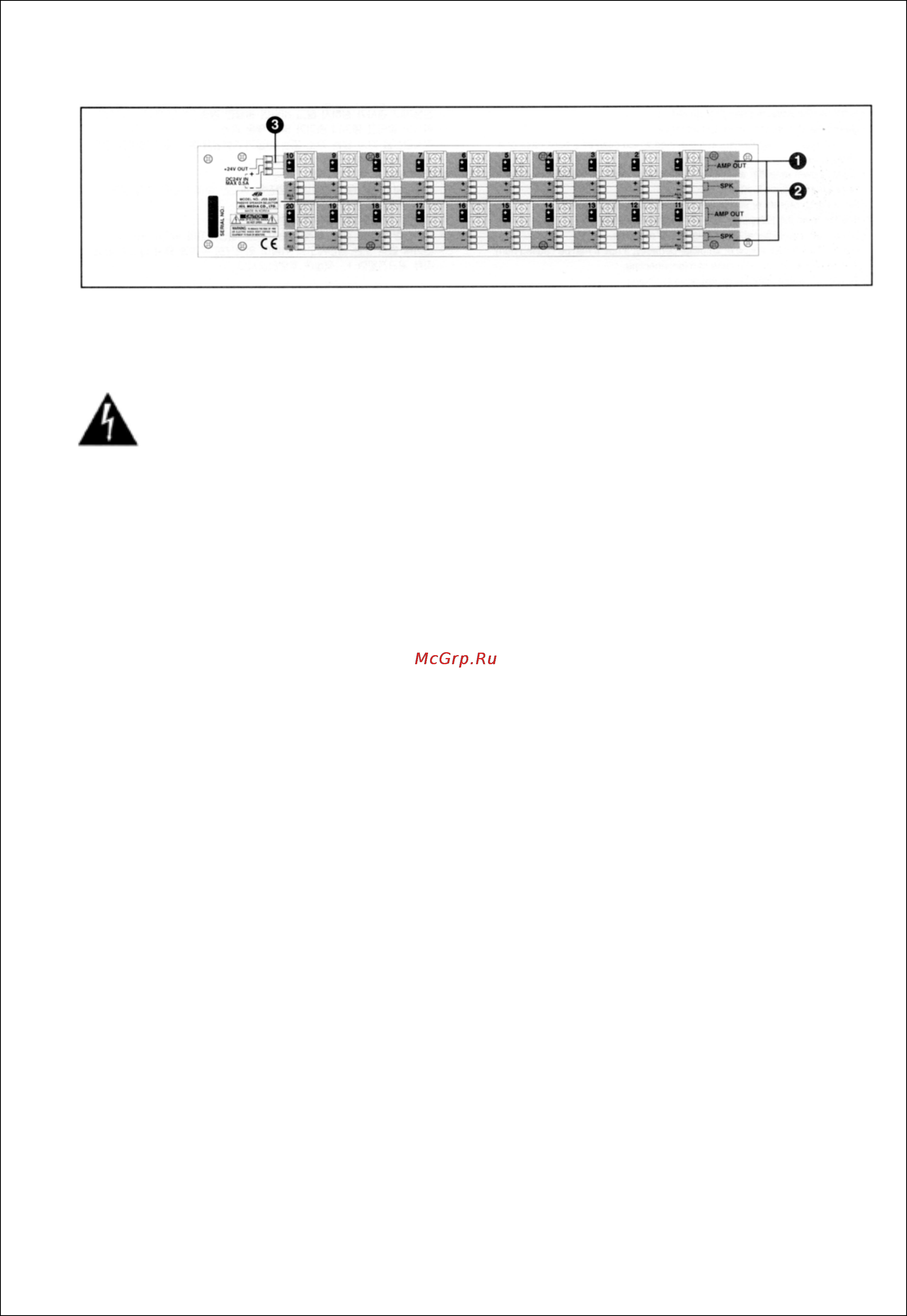

ЗАДНЯЯ ПАНЕЛЬ УПРАВЛЕНИЯ

1. Разъемы выхода усилителя

Подключаясь к выходному разъему усилителя, пожалуйста, не перепутайте полярность.

Важное примечание: Выходные разъемы усилителя предназначены только для

высокоомных подключений, с выходом 50В, 70В, 100В, так как установленный

предохранитель - 1 A. Для низкоомных подключения с сопротивлением 4 Ом, 8 Ом

при 25В выходного напряжения, смотрите рисунок 2 “Как подключить акустическую

систему”.

2. Разъемы подключения акустики

• Выходные разъемы громкоговорителей: при подключении акустики, проверяйте

правильность полярности.

• Разъем для включения всех акустических систем: Это разъем для дистанционного

управления. Вы можете разделить каждую группы или все согласно “Как

использовать”.

3. Входные/выходные разъемы для батарей постоянного напряжения

• Входной разъем: Входной разъем для подключения батарей постоянного напряжения

DC 24В.

• Выходной разъем: Выходной разъем 24В предназначен для дистанционного

управления.
