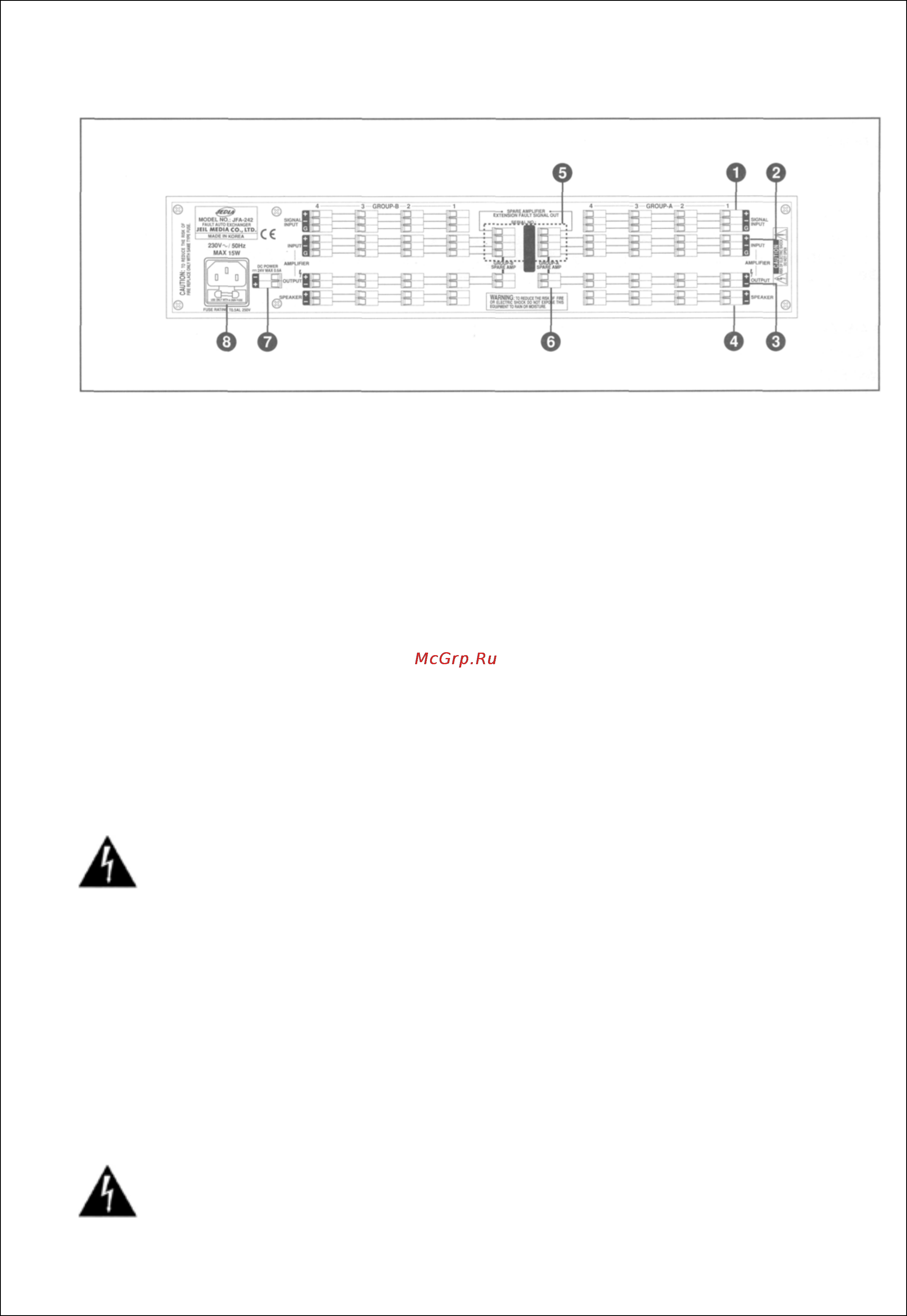

ЗАДНЯЯ ПАНЕЛЬ УПРАВЛЕНИЯ

1. Входной разъем микшера

Это входной разъем для микшера или предварительного усилителя. Не перепутайте

полярность “+, -”.

2. Входной разъем усилителя

Это входной разъем для соединения с усилителем. Не перепутайте полярность “+, -”.

3. Выходной разъем

Соединен с выходным разъемом усилителя. Удостоверьтесь, что соединяете усилитель со

встроенным выходным трансформатором, в ином случае загорится светодиодный индикатор

заземления.

4. Разъем громкоговорителя

Соедините с разъемом усилителя в релейном блоке.

5. Входной разъем/ Вывод сигнала возникновения неисправности

Вывод сигнала о неисправности. Сигнал возникновения неисправности выходит из

этого разъема. Если Вы используете 8 основных усилителей + 1 резервный

усилитель или более расширенное применение, удостоверьтесь в правильности

подключения выходного разъема резервного усилителя к JFA-242 для осуществления замены

основного усилителя на резервный усилитель в случае возникновения неисправности (см.

схему).

6. Выходной разъем

Соедините этот разъем с резервным усилителем (см. схему).

7. Разъем питания постоянного напряжения 24В

Это разъем для подключения батарей при неожиданном пропадании переменного

напряжения.

Важное примечание. Не перепутайте полярность “+, -”. Используйте

предохранитель типа: Т1АН (55Т).
