4
1
Decide the mounting location.
Choisissez l’emplacement de montage.
Decida la ubicación de montaje.
Wählen Sie die Montageposition aus.
Bestäm var du tänker montera den.
Kies de montagelocatie.
Escolha o local de montagem.
Scegliere il luogo di installazione.
Wybierz miejsce montażu.
Αποφασίστε ποια θα είναι η θέση στερέωσης.
Oпpeдeлитe мecто ycтaновки.
Caution
Choose a location under which no fuel line, fuel tank, or electric wires are present,
because the metal fittings will be attached with tapping screws.
Attention
Choisissez un emplacement sous lequel il n’y a pas de conduite de carburant, de
réservoir ou de fils électriques, car les attaches métalliques sont fixées à l’aide de vis
autotaraudeuses.
Precaución
Elija una ubicación bajo la que no haya ningún conducto o depósito de combustible ni
cable eléctrico, ya que las piezas metálicas se fijarán con tornillos de rosca.
Vorsicht
Die Metallbeschläge werden mit Schneidschrauben befestigt. Wählen Sie daher eine
Stelle, unter der sich keine Benzinleitung, kein Tank und auch keine elektrischen
Leitungen befinden.
Obs!
Välj en plats som inte ligger ovanför bränsleledningar, bensintank eller elektriska
kabelstammar, eftersom du kommer att använda självgängande skruvar för att fästa
golvbeslagen.
Let op
Kies een plaats waar zich geen brandstofleiding, benzinetank, of elektrische
bedrading onder bevindt, want de metalen bevestigingselementen worden bevestigd
met parkerschroeven.
Cuidado
Escolha um local por baixo do qual não exista um tubo ou depósito de combustível ou
fios eléctricos porque os suportes de metal têm de ser fixos com os parafusos de
fixação.
Avvertenza
Scegliere un luogo di installazione al di sotto del quale non siano presenti tubi del
carburante, serbatoi o fili elettrici poiché le placche metalliche vengono fissate con viti
autofilettanti.
Ostrzeżenie
Z uwagi na to, że zostaną zastosowane wkręty samogwintujące i metalowe uchwyty,
należy wybrać miejsce, pod którym nie znajduje się przewód paliwowy, zbiornik paliwa lub
przewody elektryczne.
Προσοχή
Επιλέξτε µια θέση κάτω απ την οποία δεν υπάρχει αγωγς καυσίµου, ρεζερβουάρ
ή ηλεκτρικές καλωδιώσεις, διτι τα µεταλλικά εξαρτήµατα στερέωσης θα
τοποθετηθούν µε λαµαρινβιδες.
Пpeдyпpeждeниe
Bыбиpaйтe мecтa, под котоpыми нeт бeнзобaкa, топливопpоводa или
элeктpопpоводки, т.к. монтaжныe пpиcпоcоблeния бyдyт ycтaнaвливaтьcя c
помощью винтов-caмоpeзов.
Before installation
•Choose the installation location carefully so that
the unit will not interfere with normal driving.
•Use only the supplied mounting hardware for a
safe and secure installation.
•Avoid installing the unit where it would be
subject to high temperatures, such as from direct
sunlight or hot air from the heater, or where it
would be subject to dust, dirt, or excessive
vibration.
•As you will need to drill some holes to install the
metal fitting, check the underside (under the car,
or in the trunk) of the mounting location
carefully to make sure there is no fuel line, fuel
tank, or electric wires, etc. before drilling the
installation holes.
Avant l’installation
•Choisissez soigneusement le lieu d’installation de
façon que l’appareil n’entrave pas les opérations
de conduite normales.
•Utilisez uniquement les accessoires de montage
fournis de façon à garantir la sécurité de
l’installation.
•N’installez pas l’appareil là où il serait soumis à
des températures élevées, en plein soleil ou à
proximité des conduits d’air chaud du chauffage,
ni dans un endroit soumis à la poussière, à de la
saleté ou à des vibrations excessives.
•Comme il faudra forer des trous pour fixer
l’attache métallique, vérifiez le plancher (sous le
véhicule ou dans le coffre) à l’endroit de montage
pour être sûr qu’il n’y a pas de conduite de
carburant, de réservoir de gaz ou de fils
électriques, etc. avant de percer les trous.
Antes de la instalación
•Elija cuidadosamente el lugar de instalación de
forma que la unidad no interfiera en las
operaciones habituales de conducción.
•Para una instalación segura y fiable, utilice sólo
la ferretería de montaje suministrada.
•Evite instalar la unidad en zonas expuestas a
altas temperaturas, como las expuestas a la luz
solar directa o al aire caliente de la calefacción, y
en lugares donde haya polvo, suciedad o
vibraciones excesivas.
•Puesto que deberá taladrar algunos orificios para
instalar la pieza metálica, examine
cuidadosamente el otro lado (debajo del
automóvil o en el maletero) de la ubicación de
montaje para asegurarse de que no hay
conductos de combustible, depósito de gasolina o
cableado eléctrico, etc., antes de taladrar los
orificios de instalación.

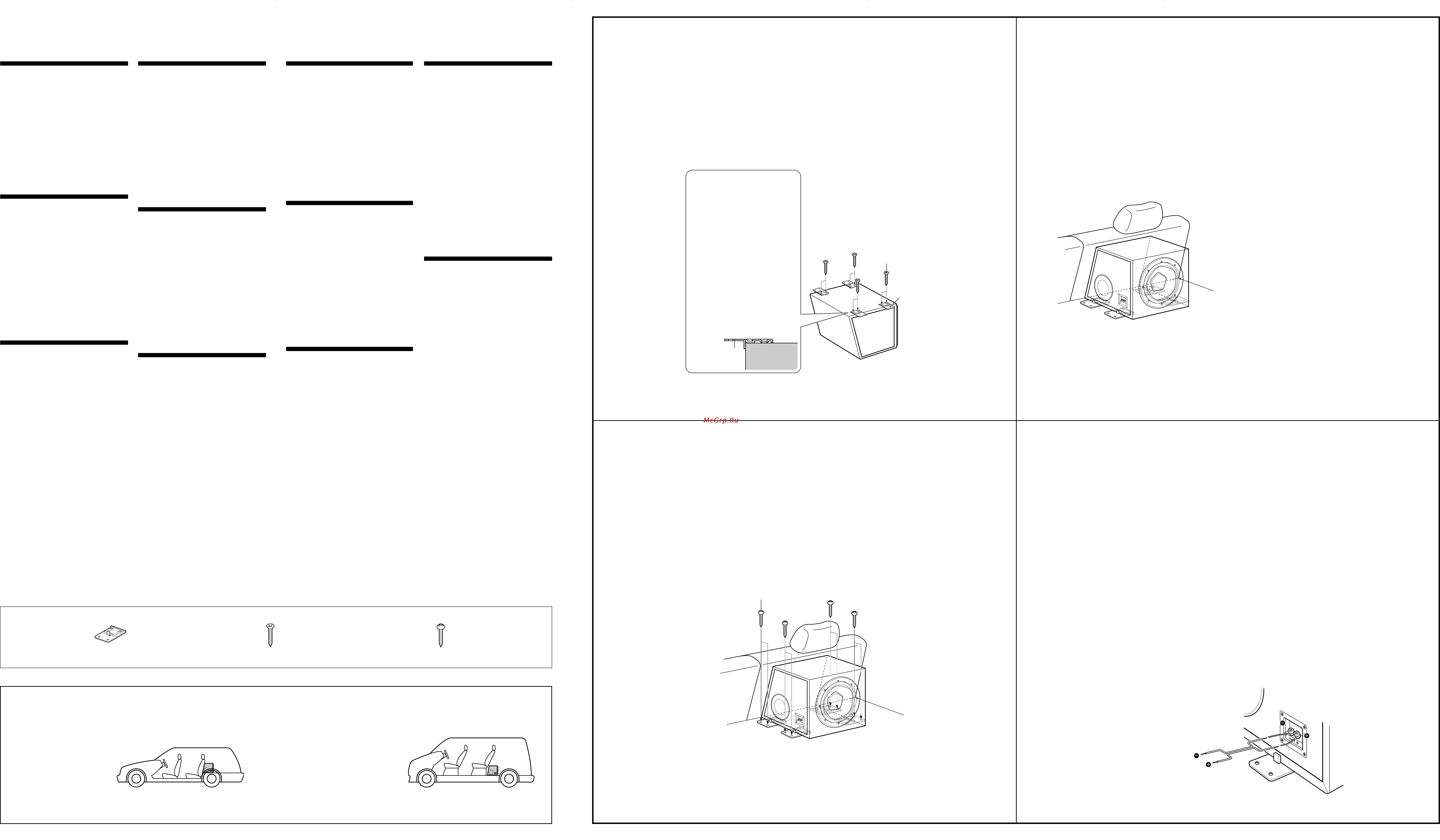

B
Location/Emplacement/Ubicación/Montageort/Placering/Locatie/Localização/Posizione/Położenie/Θέση/Mecто ycтaновки
A
Mounting/Montage/Montaje/Montage/Montering/Montage/
Montagem/Montaggio/Montaż/Τοποθέτηση/Mонтaж
Vor der Installation
•Wählen Sie den Einbauort sorgfältig aus, so dass
das Gerät beim normalen Fahren nicht hindert.
•Verwenden Sie für eine sichere und feste
Installation nur die mitgelieferten Montageteile.
•Installieren Sie das Gerät nicht an einem Ort, an
dem es hohen Temperaturen, wie sie z. B. bei
direkter Sonneneinstrahlung oder durch die
Warmluft der Heizung entstehen können, oder
Staub, Schmutz oder übermäßiger Erschütterung
ausgesetzt ist.
•Zum Befestigen der Metallbeschläge müssen
Löcher in das Bodenblech gebohrt werden.
Überprüfen Sie vorher die Unterseite der
Montagestelle (Fahrzeugboden oder Kofferraum)
sorgfältig und überzeugen Sie sich, dass sich an
dieser Stelle keine Benzinleitung, kein Tank und
auch keine elektrischen Leitungen befinden.
Innan installationen
•Planera installationen noga så att du inte
installerar enheten på en plats där den riskerar
att vara i vägen när du kör.
•Använd bara de medföljande
monteringsdetaljerna så att du får en stabil och
säker montering.
•Undvik att installera enheten där den kan
utsättas för höga temperaturer, t.ex. i direkt
solljus eller vid varmluftutsläpp. Undvik också
platser där den kan utsättas för damm, smuts
eller mycket vibrationer.
•Du kommer att behöva borra hål i golvet för
golvbeslagen. Ta reda på hur det ser ut på andra
sidan där du tänker borra (under bilen eller i
bagageutrymmet), så att du inte råkar borra i
bensintanken, bränsleledningar, kabelstammar
eller liknande.
Voordat u het apparaat
installeert
•Kies een goede plaats om het apparaat te
installeren, zodat het apparaat u niet hindert
tijdens het rijden.
•Gebruik alleen de bijgeleverde
montagehulpstukken voor een veilige installatie.
•Installeer het apparaat niet op plaatsen waar het
onderhevig is aan hoge temperaturen,
bijvoorbeeld door direct zonlicht of hete lucht uit
de verwarming, of aan stof, vuil of overmatige
trillingen.
•Aangezien u enkele gaten moet boren om de
metalen bevestigingselementen vast te maken,
moet u de onderkant van de montagelocatie
(onder de auto of in de kofferbak) eerst
zorgvuldig controleren om na te gaan of er zich
geen brandstofleiding, benzinetank of elektrische
bedrading bevindt voordat u de
bevestigingsgaten boort.
Cargo space
Coffre à bagages
Espacio de carga
Laderaum
Lastutrymme
Laadruimte
Espaço de carga
Nel portabagagli
W przestrzeni użytkowej
Χώρος αποσκευών
B гpyзовом отдeлeнии
Parts list/Liste des composants/Lista de componentes/Teileliste/Installationsdetaljer/Onderdelenlijst/
Peças para instalação e ligações/Elenco dei componenti/Lista elementów/Λίστα εξαρτηµάτων/Cпиcок дeтaлeй
31
× 4
2
ø 5 × 20
× 8
Power amplifier
Amplificateur de puissance
Amplificador de potencia
Endverstärker
Effektförstärkare
Vermogensversterker
Amplificador de potência
Amplificatore di potenza
Wzmacniacz mocy
Τελικς ενισχυτής
Уcилитeль мощноcти
2
Connect the striped speaker cord to the negative terminal.
As there is no low-pass filter built-in to this unit, be sure to adjust beforehand the amplifier you connect to (we recommend a cut-off
frequency of 30 - 500Hz).
Raccordez le fil de haut-parleur rayé à la borne négative.
Etant donné qu’il n’y a pas de filtre passe-bas intégré dans cet appareil, veillez à régler au préalable l’amplificateur que vous raccordez (nous
recommandons une fréquence de coupure de 30 - 500Hz).
Conecte el cable de altavoz rayado al terminal negativo.
Puesto que esta unidad no dispone de filtro de paso bajo incorporado, asegúrese de ajustar previamente el amplificador al que vaya a
conectar la unidad (se recomienda una frecuencia de corte de 30 - 500 Hz).
Schließen Sie das gestreifte Lautsprecherkabel an den negativen Anschluss an.
Da dieses Gerät nicht über einen eingebauten Niedrigpassfilter verfügt, stellen Sie den Verstärker, an den Sie es anschließen, unbedingt
vorher ein. Empfehlenswert ist eine Grenzfrequenz von 30 - 500 Hz.
Anslut den randiga högtalarkabeln till den negativa terminalen.
Woofern har inget inbyggt lågpassfilter så du får ställa in gränsfrekvensen på förstärkaren (rekommenderad gränsfrekvens ligger mellan 30
och 500 Hz).
Sluit de gestreepte luidsprekerkabel aan op de negatieve aansluitklem.
Aangezien er geen laagdoorlaatfilter in dit apparaat is ingebouwd, moet u de versterker waarop u het apparaat aansluit, vooraf aanpassen.
U kunt het beste een kantelfrequentie van 30-500 Hz gebruiken.
Ligue o cabo de altifalante com riscas ao terminal negativo.
Como o aparelho não tem um filtro passa-baixo integrado, tem de regular primeiro o amplificador a que o quer ligar (a frequência de corte
recomendada é de 30 - 500Hz).
Collegare il cavo rigato del diffusore al terminale negativo.
Poiché nessun filtro passa basso è incorporato nell’apparecchio, assicurarsi che l’amplificatore destinato al collegamento venga regolato in
anticipo (si consiglia una frequenza di taglio tra 30 e 500 Hz).
Podłącz przewód głośnikowy w paski do gniazda “–”.
Ponieważ urządzenie nie ma wbudowanego filtru dolnoprzepustowego, należy wcześniej odpowiednio ustawić wzmacniacz, do którego
podłączane są głośniki (zalecana częstotliwość odcięcia 30 - 500 Hz).
Συνδέστε το απογυµνωµένο καλώδιο του ηχείου στον αρνητικ πλο.
∆εδοµένου τι δεν υπάρχει χαµηλοπερατ φίλτρο ενσωµατωµένο στη συγκεκριµένη µονάδα, βεβαιωθείτε τι έχετε ρυθµίσει εγκαίρως
τον ενισχυτή στον οποίο γίνεται η σύνδεση (συνιστούµε συχντητα αποκοπής 30 - 500Hz).
Подключитe полоcaтый конeц кaбeля гpомкоговоpитeля к отpицaтeльномy контaктy.
Поcколькy в дaнном ycтpойcтвe нeт вcтpоeнного фильтpa низкиx чacтот, обязaтeльно зapaнee нacтpойтe ycилитeль, к котоpомy
пpоизводитcя подключeниe (peкомeндyeмоe знaчeниe гpaничной чacтоты фильтpa 30 - 500 Гц).
Antes da instalação
•Escolha cuidadosamente o local de instalação,
para que o aparelho não interfira na condução
normal.
•Para obter uma montagem segura, utilize apenas
o material de montagem fornecido.
•Evite instalar o aparelho onde possa estar sujeito
a altas temperaturas - sob a luz solar directa,
perto do ar quente do aquecimento ou num sítio
onde esteja sujeito a poeiras, sujidade ou
vibração excessiva.
•Antes de fazer os furos para instalar o suporte de
metal, examine a parte de baixo do local de
montagem (por baixo do automóvel ou no porta-
bagagens) para se certificar de que não existe
nenhum tubo ou depósito de combustível, fios
eléctricos, etc.
Prima dell’installazione
•Scegliere con attenzione la posizione per
l’installazione in modo che l’apparecchio non
intralci le operazioni di guida.
•Per un’installazione sicura, utilizzare solo il
materiale di montaggio in dotazione.
•Evitare di installare l’apparecchio in luoghi dove
può essere soggetto a temperature elevate, come
alla luce diretta del sole o a condotti di aria
calda, alla polvere o sporco o a vibrazioni
eccessive
•Poiché è necessario effettuare alcuni fori per
l’installazione del rivestimento metallico,
controllare attentamente il lato al di sotto (sotto
alla macchina o nel portabagagli) della posizione
di montaggio per assicurarsi che non vi siano
presenti tubi del carburante, serbatoi del gas, fili
elettrici o altro prima di effettuare i fori.
Przed montażem
•Wybierz odpowiednią lokalizację, tak aby
urządzenie nie przeszkadzało w prowadzeniu
pojazdu.
•Aby zapewnić bezpieczeństwo podczas
instalacji i użytkowania, należy używać tylko
elementów montażowych dostarczonych z
urządzeniem.
•Urządzenia nie należy instalować w miejscach,
gdzie będzie ono narażone na działanie
wysokich temperatur (w wyniku bezpośredniego
działania promieni słonecznych lub gorącego
powietrza z grzejnika), kurzu, brudu lub
nadmiernych drgań.
•Jeśli w celu zamontowania metalowych
uchwytów konieczne jest wywiercenie otworów,
przed rozpoczęciem wiercenia należy dokładnie
sprawdzić, czy pod miejscem montażu (pod
podłogą samochodu lub w bagażniku) nie
znajduje się przewód paliwowy, zbiornik z
gazem lub instalacja elektryczna.
ø 5 × 20
× 8
Fasten the fittings 1 securely to the unit with the screws 2.
Montez correctement les fixations 1 sur l’appareil à l’aide des vis 2.
Fije bien las piezas 1 a la unidad mediante los tornillos 2.
Befestigen Sie die Beschläge 1 mit den Schrauben 2 sicher am Gerät.
Skruva fast fästena 1 på huvudenheten med hjälp av skruvarna 2.
Bevestig de elementen 1 stevig op het apparaat met de schroeven 2.
Fixe as dobradiças 1 com os parafusos 2.
Stringere saldamente le piastrine 1 all’apparecchio utilizzando le viti 2.
Za pomocą wkrętów (nr 2) przymocuj uchwyty (nr 1) do części głównej.
Βιδώστε σφιχτά τα ελάσµατα 1 χρησιµοποιώντας τις βίδες 2.
Haдeжно пpивинтитe монтaжныe пpиcпоcоблeния 1 к ycтpойcтвy c помощью винтов 2.
1
2
1
Apply the protruding L-shaped section of 1
to the side of the unit.
Appliquez la section en forme de « L » en
saillie de 1 sur le côté de l’appareil.
Fije la parte saliente de 1 que tiene forma de
L al lateral de la unidad.
Bringen Sie den vorstehenden, L-förmigen
Teil von 1 an der Seite des Geräts an.
Fäst den utskjutande L-formade delen av 1
mot enhetens sida.
Breng het uitstekende L-vormige deel van 1
aan op de zijkant van het apparaat.
Aplique a secção saliente em forma de L de
1 à parte lateral do aparelho.
Applicare la sezione sporgente a forma di L di
1 sul lato dell’apparecchio.
Przymocuj wystający element w kształcie
litery L części 1 do bocznej ścianki
urządzenia.
Τοποθετήστε το προεξέχον τµήµα σχήµατος
L 1 στο πλάι της συσκευής.
Пpикpeпитe выcтyпaющyю Г-обpaзнyю
ceкцию 1 к боковой cтоpонe ycтpойcтвa.
3
3
Mark and drill the screw holes in the car floor panel, then use the screws 3.
Marquez et percez les trous de vis dans le plancher de la voiture, puis utilisez les vis 3.
Marque y taladre los orificios para tornillos en el panel del suelo del automóvil y, a continuación, coloque los tornillos 3.
Markieren Sie die Stellen für die Schraublöcher, bohren Sie die Löcher in das Bodenblech und befestigen Sie die Beschläge mit den
Schrauben 3 am Bodenblech.
Märk upp och borra skruvhålen i bilens golvpanel och använd sedan skruvarna 3.
Markeer en boor de schroefgaten in het vloerpaneel van de auto en gebruik de schroeven 3.
Marque a posição e faça os furos para os parafusos no painel do chão do automóvel e depois utilize os parafusos 3.
Contrassegnare e praticare i fori per le viti nel pannello sul fondo della macchina, quindi utilizzare le viti 3.
Zaznacz i wywierć otwory na wkręty w podłodze samochodu, a następnie użyj wkrętów 3.
Σηµειώστε και ανοίξτε τις οπές για τις βίδες στο πάτωµα του οχήµατος, στη συνέχεια χρησιµοποιήστε τις βίδες 3.
Oтмeтьтe и пpоcвepлитe отвepcтия под винты в пaнeли полa aвтомобиля, зaтeм зaвepнитe винты 3.
Πριν απ την εγκατάσταση
• Επιλέξτε τη θέση εγκατάστασης προσεκτικά
ώστε η µονάδα να µην εµποδίζει την
οδήγηση.
• Για την ασφαλή και στέρεη εγκατάσταση της
µονάδας, χρησιµοποιήστε µνο τα
παρεχµενα εξαρτήµατα εγκατάστασης.
• Αποφύγετε την εγκατάσταση της µονάδας σε
θέσεις που υπκεινται σε υψηλές
θερµοκρασίες, πως σε άµεση έκθεση στον
ήλιο ή στο ζεστ αέρα του καλοριφέρ ή που
υπκεινται σε σκνη, βρωµιά ή υπερβολικούς
κραδασµούς.
• ∆εδοµένου τι είναι απαραίτητο να ανοίξετε
µερικές οπές για να τοποθετήσετε τα
µεταλλικά εξαρτήµατα στερέωσης, ελέγξτε
προσεκτικά την κάτω πλευρά (κάτω απ το
αυτοκίνητο, ή µέσα στο χώρο αποσκευών)
των θέσεων στήριξης προκειµένου να
βεβαιωθείτε τι δεν υπάρχει αγωγς
καυσίµου, ρεζερβουάρ ή ηλεκτρικές
καλωδιώσεις, κλπ., πριν ανοίξετε τις οπές για
την εγκατάσταση.
Пepeд ycтaновкой
• Bыбepитe тaкоe мecто для ycтaновки, чтобы
ycтpойcтво нe мeшaло yпpaвлeнию
aвтомобилeм.
• Для нaдeжной и бeзопacной ycтaновки
иcпользyйтe только монтaжныe
пpиcпоcоблeния, вxодящиe в комплeкт
поcтaвки.
• He ycтaнaвливaйтe ycтpойcтво в тex мecтax,
гдe оно можeт подвepгaтьcя воздeйcтвию
выcокиx тeмпepaтyp, нaпpимep, в мecтax
попaдaния пpямыx cолнeчныx лyчeй или
гоpячeго воздyxa от отопитeля, или тaм, гдe
оно можeт зaпылитьcя, зaгpязнитьcя или
подвepгaтьcя воздeйcтвию вибpaции.
• Поcколькy потpeбyeтcя пpоcвepлить
нecколько отвepcтий для ycтaновки
монтaжныx пpиcпоcоблeний, внимaтeльно
пpовepьтe мecто ycтaновки cнизy (под
мaшиной или в бaгaжникe), чтобы yбeдитьcя
в отcyтcтвии тaм топливопpоводa, бeнзобaкa,
элeктpопpоводки и т.п., пpeждe чeм
пpиcтyпить к cвepлeнию ycтaновочныx
отвepcтий.
Behind the rear seat
Derrière le siège arrière
Detrás del asiento trasero
Hinter dem Rücksitz
Bakom baksätet
Achter de achterbank
Atrás do banco traseiro
Dietro il sedile posteriore
Za tylnym siedzeniem
Πίσω απ το πίσω κάθισµα
Зa зaдним cидeньeм

Содержание

Похожие устройства

Скачать
