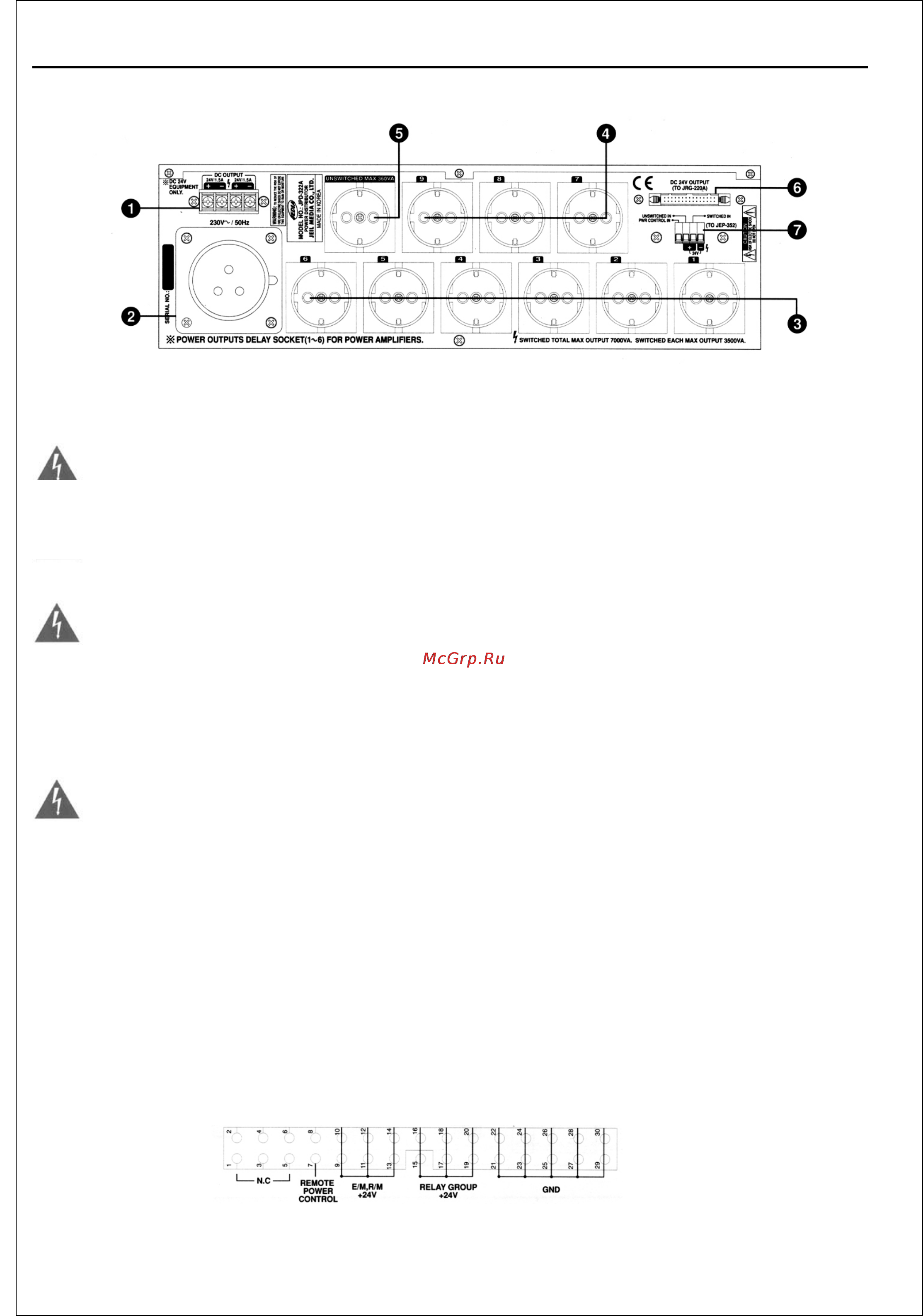

СРЕДСТВА УПРАВЛЕНИЯ НА ЗАДНЕЙ ПАНЕЛИ

1. ВЫХОДЫ ПОСТОЯННОГО ТОКА

Выходы постоянного тока используются только для питания оборудования, работающего от сети постоянного тока.

Характеристики: ±24 В, 1,5 А.

2. ВХОД ПИТАНИЯ ПЕРЕМЕННОГО ТОКА

К этому входу подключается сеть переменного тока

3. ПЕРЕКЛЮЧАЕМЫЕ ВЫХОДЫ ПЕРЕМЕННОГО ТОКА (1-6)

Для подачи питания на данные выходы необходимо включить блок питания, нажав клавишу 3. Выход используется только

для питания усилителей мощности.

4. ПЕРЕКЛЮЧАЕМЫЕ ВЫХОДЫ ПЕРЕМЕННОГО ТОКА (7-9)

Предназначены исключительно для питания предусилителей. Максимальная мощность каждого 115 ВА.

5. ВЫХОД ПЕРЕМЕННОГО ТОКА

Непереключаемый выход предназначен для питания устройств, требующих непрерывной подачи напряжения независимо

от того включен блок питания или нет. Максимальная допустимая мощность 360 ВА.

6. ВЫХОД ±24 В ПИТАНИЯ JRG-220A

Предназначен для подключения к релейному модулю (JRG-220A).

Предусмотрено также питание аварийного

переключателя.

Внимание! Не превышайте максимальной силы тока 32 А. Необходимо использовать сетевой кабель

UL1015 AWG10 (8 мм

Внимание! Имеется встроенная цепь задержки, позволяющая приглушить щелчок динамиков при

подключении. Питание переменного тока подается через 2-3 секунды после включения.

Общая максимальная мощность: ~230 В - 7000 ВА (30А); ~120 В - 3600 ВА (30 A).

Максимальная мощность одного кан

ала:

230 В

3500 ВА (15А);

120 В

–

1800 ВА (15

). Не

Внимание! При подключении соблюдайте полярность ("+"/"-")
