125040, , , 1-. ,  28, 3 ,  (495)777-1217,: (495)424-7397
12

1. .
2.  FD-20, .
3.  ON  MS1  FD-20  CN601 .
4.  ON  FD-20.
5.  FD-20 .
6.  100 FD-20
7.  FD-20 c  JFS-381 (FAULT STAND-BY AMP SWITCH)
 FD-20
 FD-20 (PGR) (PRIORITY) .
1.  70/100
FD-20.  2 20 .  «OSC LEVEL» 
.
2.  «TEST».  2
 20 .  «Sensitivity» . (PGR)
(PRIORITY) .
.

Содержание

Похожие устройства

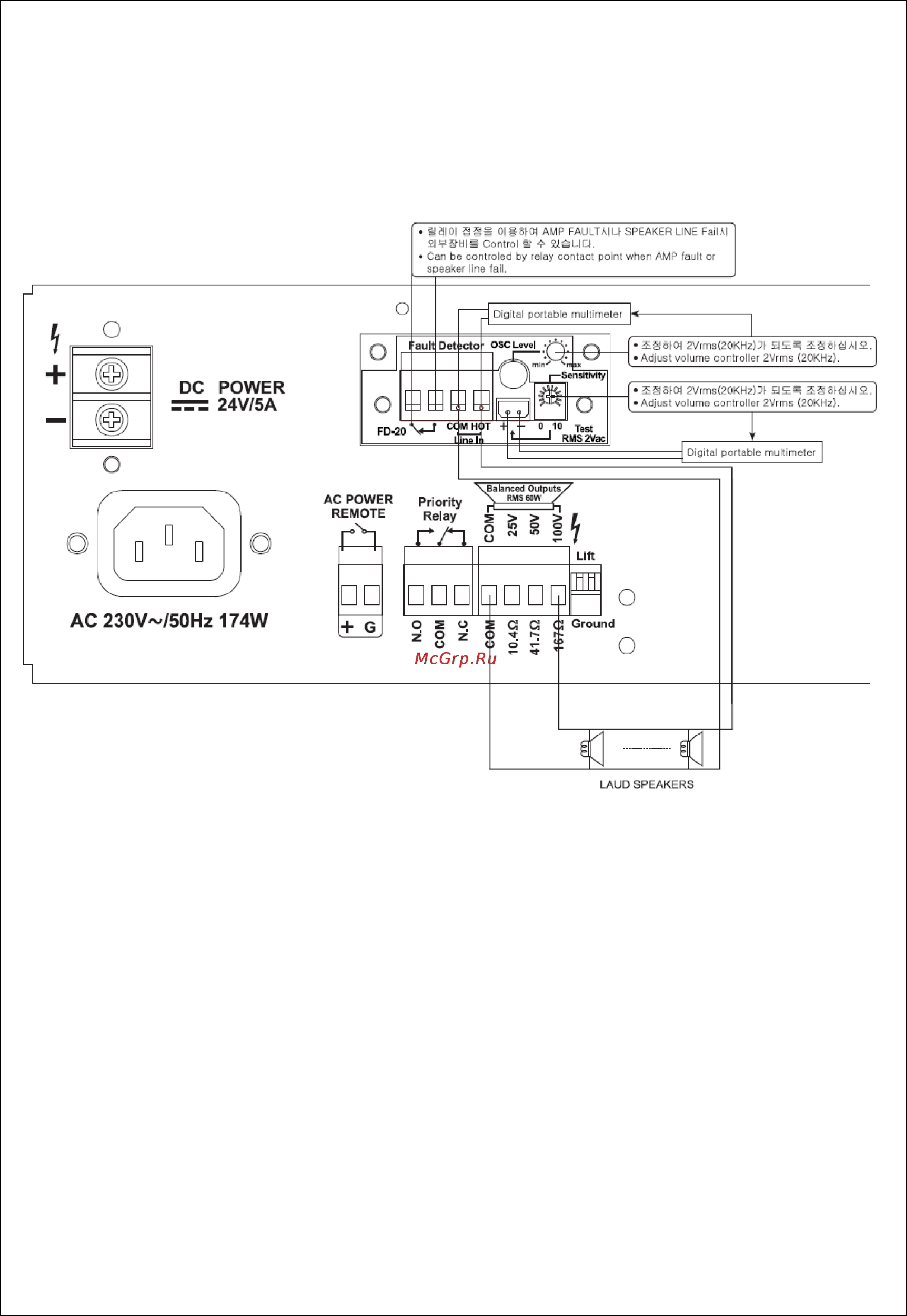

Установка 1 Отключите питающий кабель от источника питания 2 Снимите заглушку с усилителя и установите модуль FD 20 закрепите модуль винтами в готовые отверстия 3 Нажмите ON на переключателе MS 1 на блоке FD 20 после соединения с CN601 на этом модуле 4 Нажмите ON на панели усилителя с установленным FD 20 5 Закрепите FD 20 на панели усилителя 6 Соедините СОМ кабелем выход усилителя и 1 Х В соединения СОМ и НОТ на FD 20 7 Соедините контакты реле блока FD 20 с реле модуля JFS 381 FAULT STAND BY AMP SWITCH LAUD SPEAKERS Калибровка блока FD 20 Чтобы откалибровать модуль FD 20 необходимо отключить трансляционный PGR и приоритетный PRIORITY входы 1 Измерьте мультиметром переменное напряжение между СОМ разъемом на усилителе и 70В 100В выходом блока FD 20 Данное значение должно быть 2В на частоте 20 кГц Подстройте потенциометром OSC LEVEL если необходимо 2 Измерьте мультиметром переменное напряжение между клеммами TEST Данное значение должно быть 2В на частоте 20 кГц Подстройте потенциометром Sensitivity если необходимо Подключите трансляционный PGR и приоритетный PRIORITY входы Используйте мультиметр с селектором частот Данный документ подготовлен техническим отделом компании ЛУИС У и является справочным 125040 Москва Центр 1 ая ул Ямского поля дом28 3 этаж телефон 495 777 1217 факс 495 424 7397 12
