5. Использование экранного меню
91
DynamicBlack

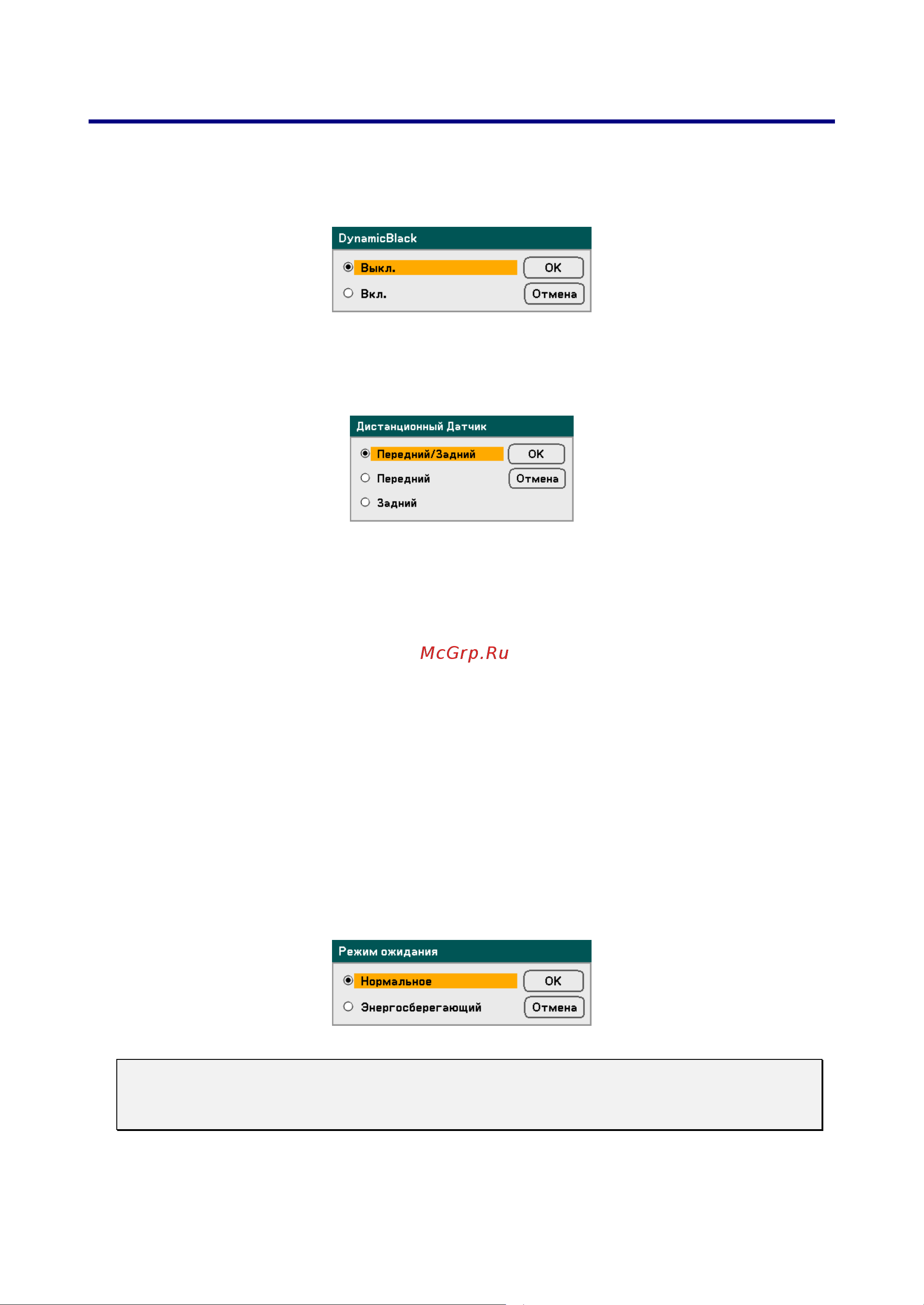

Система DynamicBlack позволяет динамически изменять уровень черного в
проецируемом изображении.
Дистанционный Датчик
Выбор зоны приема сигнала от беспроводного пульта ДУ.
Возможны следующие настройки:
Передний/Задний
Передний
Задний
Установки LAN
(см. Установки LAN на стр. 93).
Режим ожидания
Схема питания проектора в одном из двух режимов ожидания: Нормальное или
Power-saving. Энергосберегающий режим отключает большинство цепей
проектора и обеспечивает значительно меньшее потребление энергии, чем
стандартный режим.
ВНИМАНИЕ:
Подсоединять проектор к компьютеру разрешается только, когда
проектор находится в режиме ожидания и компьютер выключен.
