4. Полезные функции
59

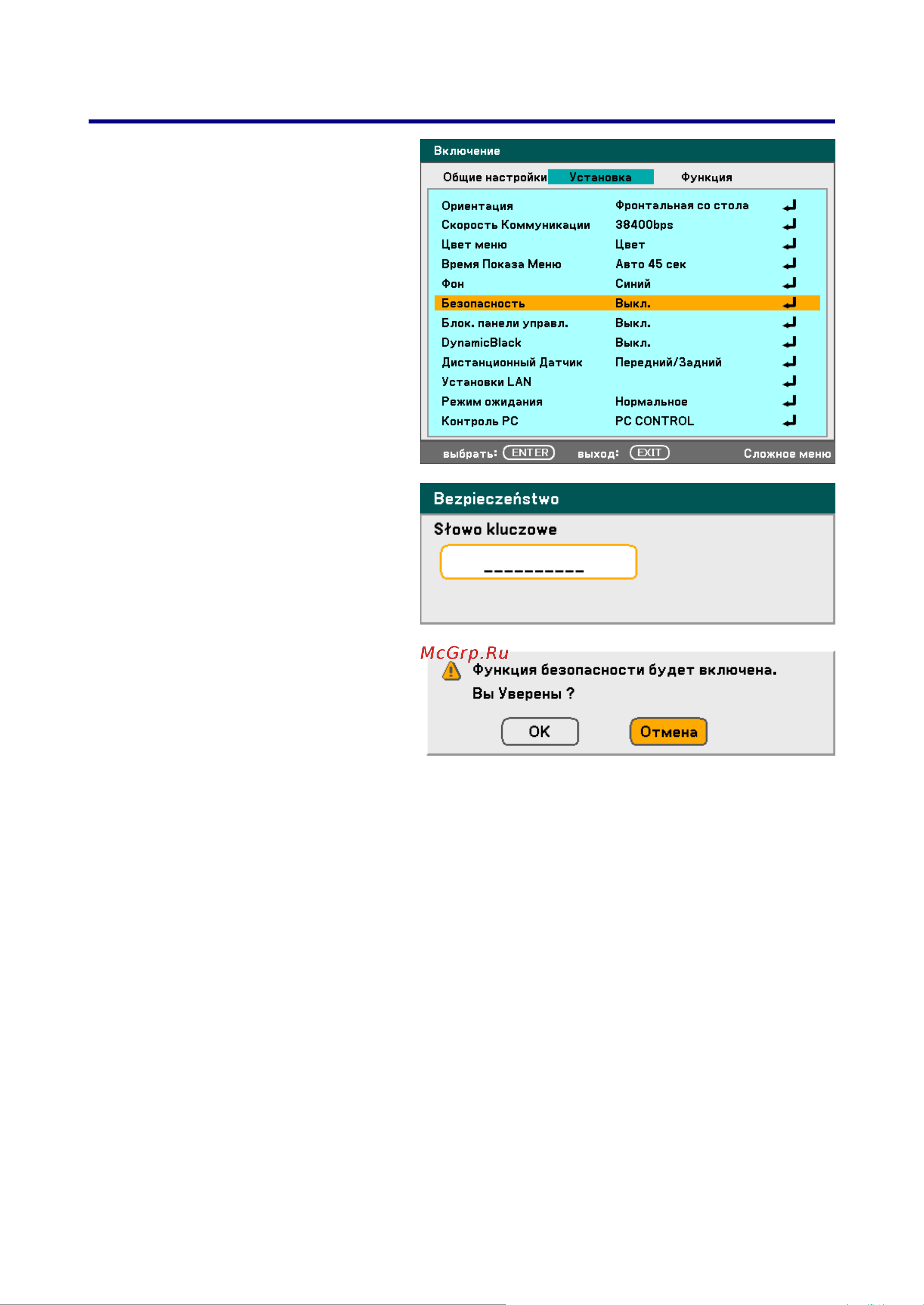

3.
Появится запрос на активацию
функции Безопасность.
Выберите OK и нажмите
кнопку Enter.
Выберите Вкл. кнопкой ▼.
4.
Откроется окно запроса
пароля (Безопасность).
Введите пароль длиной от 4 до
10 знаков кнопками ▲▼◄►.
Нажмите Enter.
5.
После успешного ввода
пароля, отбражается окно
подтверждения. Введите тот
же пароль, что и в
предыдущем окне и запишите
его для использования в
дальнейшем. Нажмите Enter
Появится запрос на активацию
защиты. Выберите Cancel для
возврата в меню Включение
или OK для включения
защиты.
