5.2 Установка крана для чистой воды (Рис. 4)

 Просверлите в мойке (столешнице) отверстие диамет-

ром 12 мм.

 Наденьте на резьбовой хвостовик (1) крана резиновую

прокладку (2), декоративную подставку (3), резиновую

прокладку (4) и вставьте кран в отверстие мойки.

 Снизу столешницы наденьте на резьбовой хвостовик

пластиковую (5) и металлическую стопорную (6) шайбы

и наверните крепежную

гайку (7).

 В резьбовой хвостовик крана (1) вставьте трубку (10)

концом с запрессованной металлической втулкой (8) и

наверните накидную гайку (9) до упора;

 Проверьте прочность закрепления трубки (10). При

усилии 8–10 кгс трубка (10) не должна вытаскиваться.

5.3 Установка дренажного хомута (Рис. 5)

 Устанавливать хомут рекомендуется на дре-

нажной линии перед сифоном (дренажный

хомут подходит к большинству дренажных

линий диаметром около 30 мм).

 Просверлите отверстие диаметром 7 мм в том

месте, куда вы планируете устанавливать хомут.

 Снимите с прокладки (1) защитную пленку (2).

Приклейте уплотнительную прокладку (1) с

внутренней стороны хомута, так чтобы от-

верстие

в прокладке совпало с отверстием в

штуцере хомута

 Установите хомут, совместив отверстия в

штуцере и дренажной линии, затем затяните

болты (3). Болты следует затягивать равно-

мерно, чтобы две части хомута располага-

лись параллельно.

1– прокладка

2 – защитная пленка

3 – болты

Рисунок 5. Дренажный хомут

Изготовитель оставляет за собой право использовать дренажный хомут аналогичной конструкции.

1 2 3

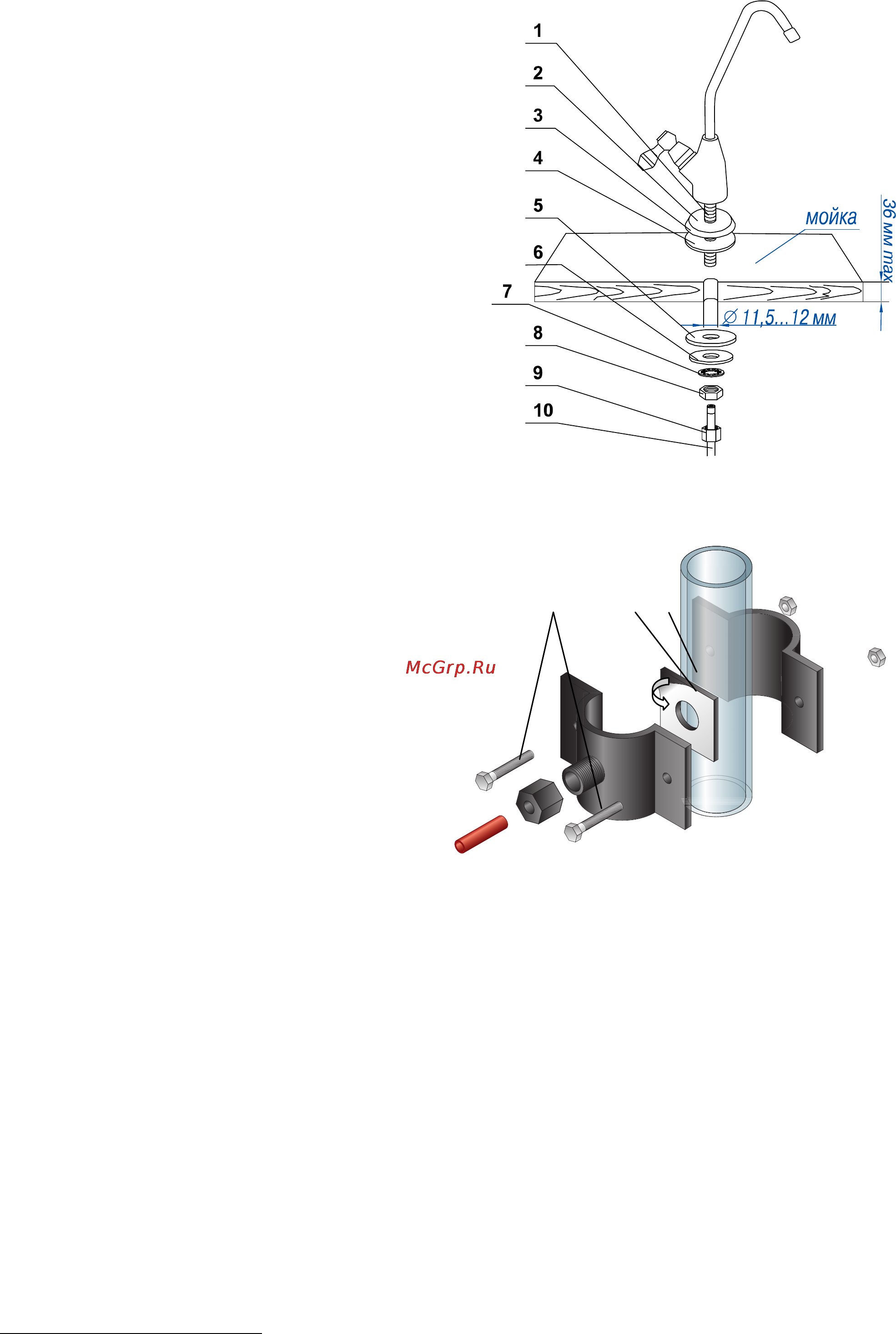

Рисунок 4. Кран для чистой воды

1 – резьбовой хвостовик

2, 4 – резиновые прокладки

3 – декоративная подставка

5 – пластиковая стопорная шайба

6 – металлическая стопорная шайба

7 – крепежная гайка

8 – запрессованная металлическая втулка

9 – накидная гайка

10 – подводящая трубка (белая)
