5. УСТАНОВКА ВОДООЧИСТИТЕЛЯ

ВНИМАНИЕ! Перед установкой водоочистителя необходимо замерить давление и, в случае если оно

превышает 0,63 МПа (6,5 ат) поставить регулятор давления с функцией работы в безрасходном режиме.

ВНИМАНИЕ!

Монтаж водоочистителя должен производиться специалистами, имеющими раз-

решение на проведение сантехнических работ.

ВНИМАНИЕ! Проверьте наличие ограничителя потока (рис. 2) в

дренажной трубке (рис. 8, поз. 8). Важно не перепутать, каким кон-

цом вставляется трубка. Ограничитель потока должен находиться

со стороны мембранного модуля.

Определите удобные места расположения крана для чистой воды, корпуса водоочистителя и бака

накопителя. При этом обратите внимание на то, чтобы подводящие трубки проходили свободно, без из-

ломов и перегибов.

Водоочиститель должен быть дистанцирован или изолирован от источников тепла (кухонные плиты,

бойлеры, трубы горячего водоснабжения, посудомоечные или стиральные машины и др.).

ВНИМАНИЕ! Прежде, чем присоединять/отсоединять трубку JG, снимите стопорные клипсы.

ВНИМАНИЕ! Если Вы

не будете пользоваться водоочистителем более 2-х дней, то перекройте

воду перед водоочистителем.

При установке и эксплуатации водоочистителя Вам не раз потребуется подсоединять и отсоединять

подводящие трубки, поэтому просим внимательно отнестись к следующим рекомендациям.

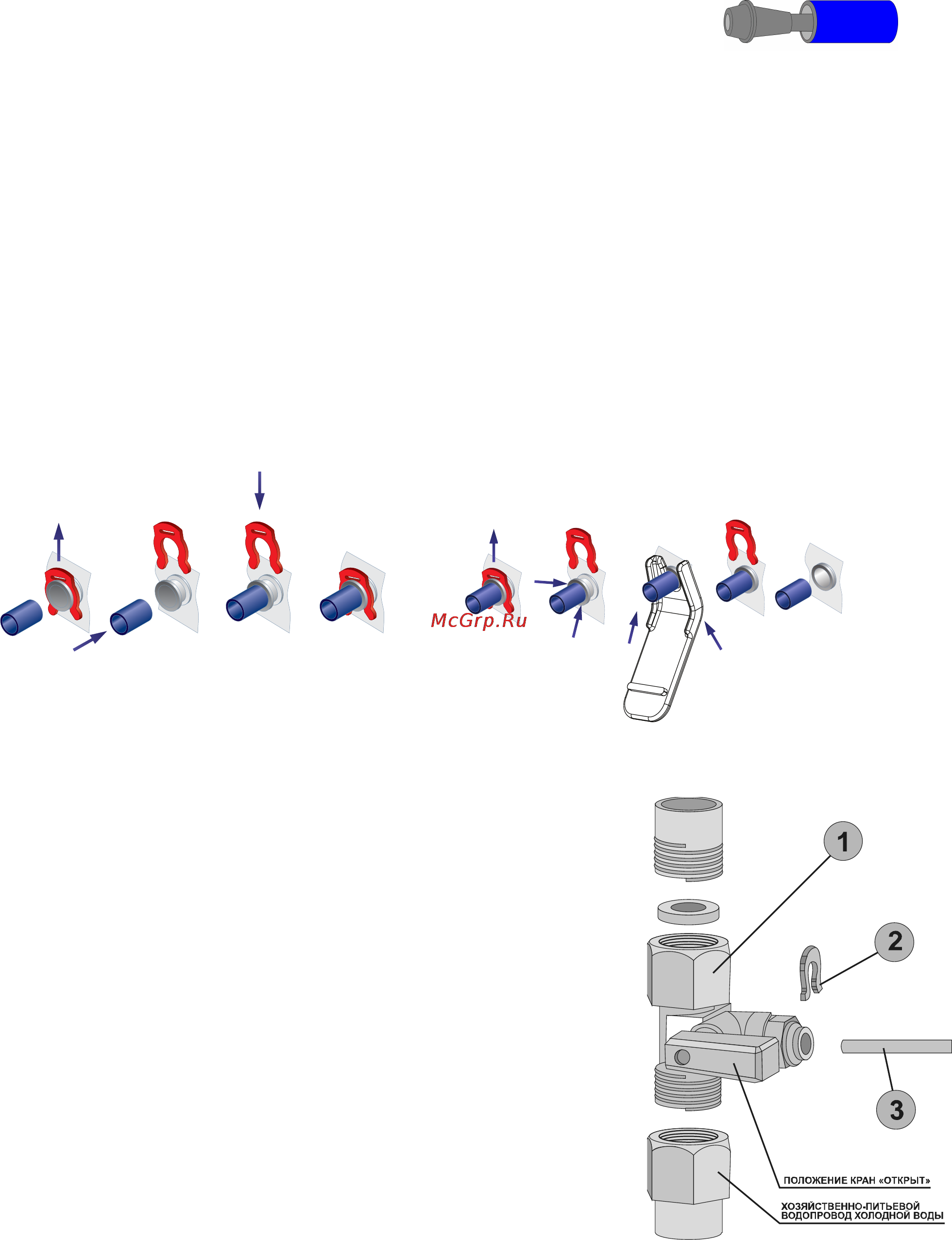

Как подсоединять трубки JG

Вытащите из-под пластиковой втулки запорную

клипсу, вставьте предварительно смоченный водой

конец трубки во

втулку штуцера до упора на глуби-

ну примерно 15 мм и установите клипсу на место.

Как отсоединять трубки JG

Для отсоединения трубки вытащите из-под пласти-

ковой втулки запорную клипсу и, нажав на торец

пластиковой втулки, вытяните трубку. Для нажатия

используйте ключ, входящий в комплект водоочи-

стителя.

5.1 Установка узла подключения (рис. 3)

ВНИМАНИЕ! При подсоединении узла подключения (1) нельзя прилагать

значительные усилия, чтобы его не повредить. В случае любого механи-

ческого повреждения узла подключения (1) при неправильной установке

и использовании претензии приниматься не будут.

 перекройте магистраль холодной воды и сбросьте избыточное давление;

 убедитесь в наличии уплотнительной прокладки

в накидной гайке

узла подключения (1);

 подсоедините узел подключения (1). При необходимости, для уплот-

нения наружной резьбы узла используйте ленту ФУМ (чтобы избе-

жать вкручивания не по резьбе, оставляйте начало заходного витка

свободным от ленты ФУМ).

Внимание: При затягивании накидной гайки нельзя прилагать

значительные усилия!

 перекройте узел подключения (положение «кран закрыт

») и, подав во-

ду, убедитесь в герметичности соединений (отсутствии протечек);

 вытащите из-под пластиковой втулки шарового клапана узла под-

ключения (1) клипсу (2);

 вставьте во втулку шарового клапана узла подключения (1) смо-

ченную водой трубку (красный цвет 1,2м) (3), обязательно доведя

ее до упора на глубину примерно 15 мм;

 вставьте клипсу (2) под

пластиковую втулку шарового клапана узла

подключения (1);

 проверьте прочность закрепления трубки (3): при усилии 8–10 кгс

трубка (3) не должна вытаскиваться.

1 – узел подключения

2 – клипса

3 – трубка

Рисунок 3. Узел подключения

Рисунок 2. Ограничитель

потока (рестриктор)
