РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (ПАСПОРТ)
1. НАЗНАЧЕНИЕ
В корпус водоочистителя устанавливается сменный фильтрующий
элемент (модуль) длиной 20", который предназначен для
удаления из холодной воды взвесей, ржавчины, песка и других
механических примесей.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры, мм не более:
длина ................................................................ 180
ширина ..............................................................185
высота ............................................................... 610
Присоединительная резьба ............ трубная цилиндрическая G 1"
Максимальное рабочее давление, кПа (ат) ..................... 630 (6,5)
Масса, кг не более ................................................................ 3,4
Температура воды, °С .................................................... +5... +38
3. КОМПЛЕКТНОСТЬ
Корпус в сборе:
стакан (1), уплотнительное кольцо (2), крышка (3) с кнопкой (4),
гайка (5) ............................................................................... 1 шт.
кронштейн (6) ...................................................................... 1 шт.
штуцер G 1" (7) .................................................................... 2 шт.
фиксатор (8) ........................................................................ 1 шт.
Ключ пластиковый (9) ........................................................... 1 шт.
Руководство по эксплуатации (паспорт) ................................ 1 шт.
Комплект упаковки................................................................ 1 шт.
После установки сменного фильтрующего модуля в корпус
водоочистителя:
 открыв подачу воды, убедитесь, что водоочиститель герметичен.
При обнаружении протечек перекройте подачу воды на водоочиститель.
 сбросьте избыточное давление и подтяните соединения;
 открыв подачу воды, проверьте соединения на герметичность;
 в случае герметичности соединений водоочиститель готов к работе.
5. УСТАНОВКА И ЗАМЕНА ФИЛЬТРУЮЩЕГО МОДУЛЯ
В течение срока службы водоочиститель не требует специального
обслуживания, кроме своевременной замены фильтрующего
модуля.
Для установки или замены фильтрующего модуля:
перекройте подачу воды на водоочиститель, сбросьте избыточное
давление;
отверните гайку (5) с помощью пластикового ключа (8), снимите
стакан (1) и выньте фильтрующий модуль;
промойте водой внутренние поверхности крышки (3), стакана (1) и
резиновое кольцо (2);
установите новый фильтрующий модуль;
соберите водоочиститель, навернув гайку (5) на крышку (3);
ВНИМАНИЕ! Важно не перепутать вход и выход водоочистителя. Стрел
ки на крышке указывают направление течения воды (рис. 1).
открыв подачу воды, убедитесь, что водоочиститель герметичен;
нажмите кнопку (4) для удаления воздуха из корпуса.
При обнаружении протечек перекройте подачу воды на водоочисти
тель, сбросьте избыточное давление и подтяните соединения.
6. ОБРАТИТЕ ВНИМАНИЕ!
Не рекомендуется производить работу по подключению корпуса
водоочистителя к водопроводной сети самостоятельно. Эта работа
должна производиться специалистом, имеющим разрешение на
проведение данного вида работ.
Изготовитель не несет ответственности за ненадлежащее качество
работы по подключению корпуса водоочистителя к водопроводной
сети, а также за результат этой работы. Ответственность за недостат
ки этой работы, а также за причинение вреда здоровью или имуще
ству потребителя, либо иным лицам вследствие этих недостатков,
несет исполнитель этой работы.
Корпус водоочистителя не предназначен для использования вне
отапливаемых помещений.
При транспортировке, хранении и использовании корпуса водоочистителя
предохраняйте его от ударов и падений, а также от замерзания в нём воды.
Утилизация в соответствии с экологическими, санитарными и иными
требованиями, установленными национальными стандартами в
области охраны окружающей среды и обеспечения санитарно
эпидемиологического благополучия населения.
4. КАК УСТАНОВИТЬ КОРПУС ВОДООЧИСТИТЕЛЯ
Установка корпуса
водоочистителя (рис. 1)
 перед началом установки
перекройте водопровод и сбросьте
избыточное давление;
 определите место на стене
для установки кронштейна (6).
Учитывайте удобство доступа
к корпусу водоочистителя
при смене фильтрующего
модуля. Под корпусом
водоочистителя следует
оставить не менее 40 мм
свободного пространства.
Крепление кронштейна
должно быть достаточно прочным,
чтобы выдержать нагрузку 15 кг.
 просверлите в стене отверстия так,
чтобы они совпадали с отверстиями
в кронштейне (6);
 закрепите кронштейн на стене;
 присоедините корпус
водоочистителя к кронштейну,
вставив полку кронштейна (6)
в "гобразные" направляющие
крышки (3) до совмещения
отверстия в крышке и кронштейне,
и закрепите фиксатором (8).
Для удобства кронштейн может быть установлен в двух положениях:
направление входа/выхода слева направо или справа налево.
установите сменный фильтрующий модуль в корпус водоочистителя
(смотри раздел "УСТАНОВКА И ЗАМЕНА ФИЛЬТРУЮЩЕГО МОДУЛЯ").
Подсоединение корпуса водоочистителя к водопроводу
Подводку следует проводить металлопластиковыми или медными
трубами.
Рекомендуется обвязать водоочиститель байпасной линией.
При необходимости использования штуцеров (7) заверните их в
крышку (3) с уплотнением лентой ФУМ.
6 8 7
4
5
3
2
1
9
7
Изготовитель – ТОО «ВестакваИнвест», Эстония, 40231, г. Силламяэ, ул. Л. Толстой, д. 2А.
Организация, уполномоченная на принятие и удовлетворение требований потребителей на
территории России в отношении товара ненадлежащего качества – ООО «Аквафор», Россия,
197110, г. СанктПетербург, ул. Пионерская, д. 27 лит. А.
www.aquaphor.ru
Система менеджмента качества фирмы Аквафор сертифицирована
на соответствие ISO 9001:2008 фирмой TUV NORD CERT (Германия).
Изготовитель оставляет за собой право вносить в конструкцию корпуса
водоочистителя усовершенствования без отражения их в паспорте.
Дата производства и контроля
качества
Дата продажи /Штамп магазина
Корпус водоочистителя Аквафор Гросс не подлежит подтверждению соответствия
требованиям технического регламента ТР ТС 010/2011.
7. СРОКИ СЛУЖБЫ И ГАРАНТИИ
Срок службы корпуса водоочистителя (кроме сменного фильтрующего
модуля) — 5 лет* с даты производства**. По окончании срока службы
корпус водоочистителя подлежит замене.***
Срок хранения корпуса водоочистителя до начала эксплуатации – не
более 3х лет при температуре от +5 до +38 °С, без нарушения упаковки.
Гарантийный срок**** эксплуатации корпуса водоочистителя (кроме сменно
го фильтрующего модуля) распространяется на весь срок службы изделия.
Изготовитель освобождается от гарантийных обязательств, если утрачена
настоящая инструкция с проставленными датами производства и продажи
и отсутствуют иные способы установить сроки эксплуатации изделия.
Изготовитель освобождается от ответственности в случаях:
нарушения потребителем правил монтажа (установки) изделия,
изложенных в настоящей инструкции;
если сменный фильтрующий модуль, выработавший ресурс, не был
своевременно заменен;
эксплуатации корпуса водоочистителя с превышением пределов,
установленных техническими требованиями по условиям эксплуатации
изделия (см. настоящую инструкцию).
При наличии претензий к работе корпусу водоочистителя следует
обратиться к продавцу либо к изготовителю. Не принимаются претен
зии по корпусам водоочистителям, имеющим внешние повреждения.
Водоочиститель не требует предпродажной подготовки.
Цена договорная.
* Независимо от срока начала эксплуатации изделия.
** Дата производства – дата вида ДД.ММ.ГГГГ, которая указывается производителем в этикетке, размещенной на
стакане корпуса водоочистителя.
*** Использование водоочистителя по окончании срока службы может привести к нанесению вреда здоровью или
имуществу потребителя или других лиц и должно быть прекращено.
**** Период, в течение которого в случае обнаружения в товаре недостатка изготовитель обязан удовлетворить
требования потребителя, установленные статьями 18 и 29 ЗАКОНА РФ О ЗАЩИТЕ ПРАВ ПОТРЕБИТЕЛЕЙ.

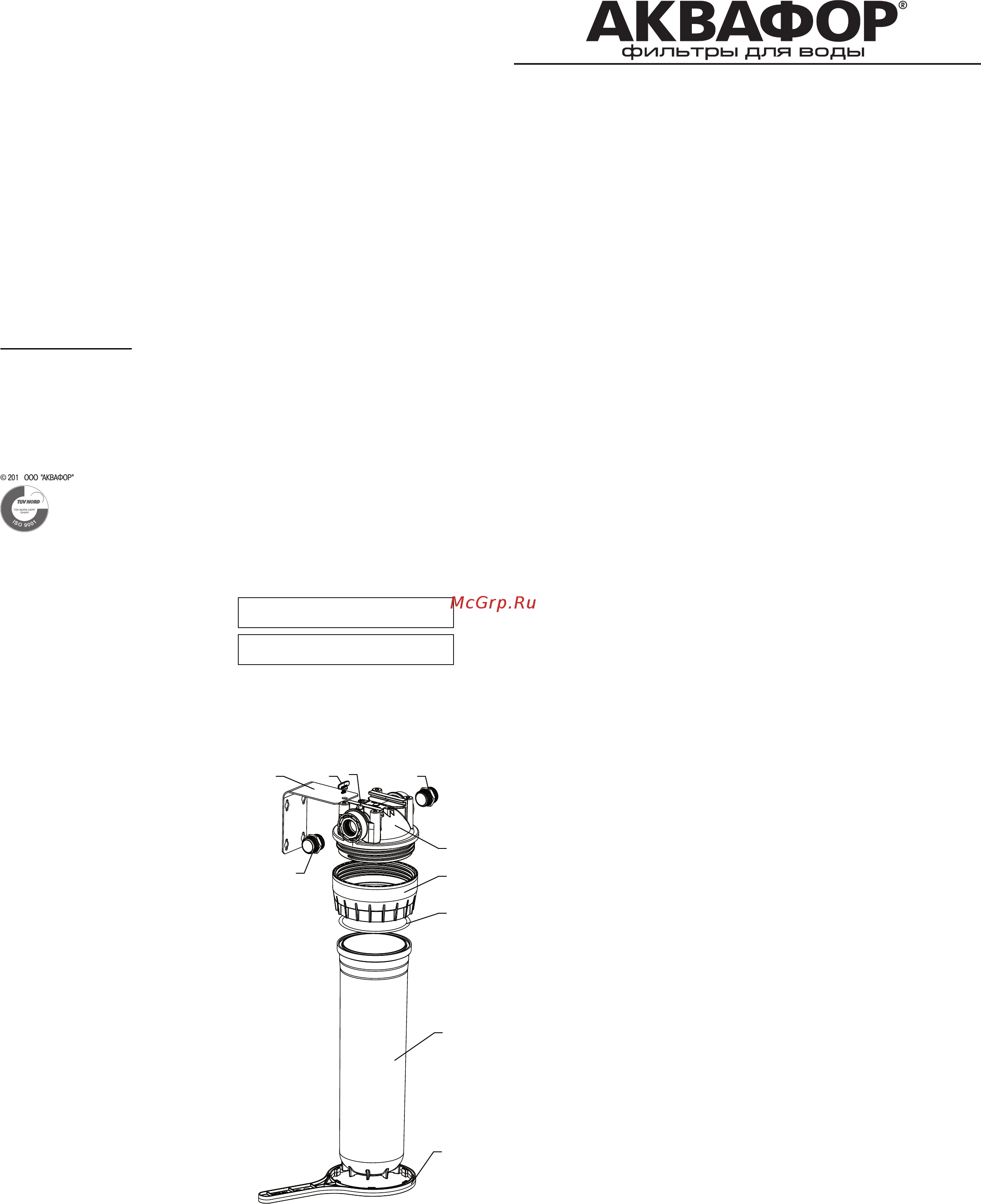

Рис. 1
