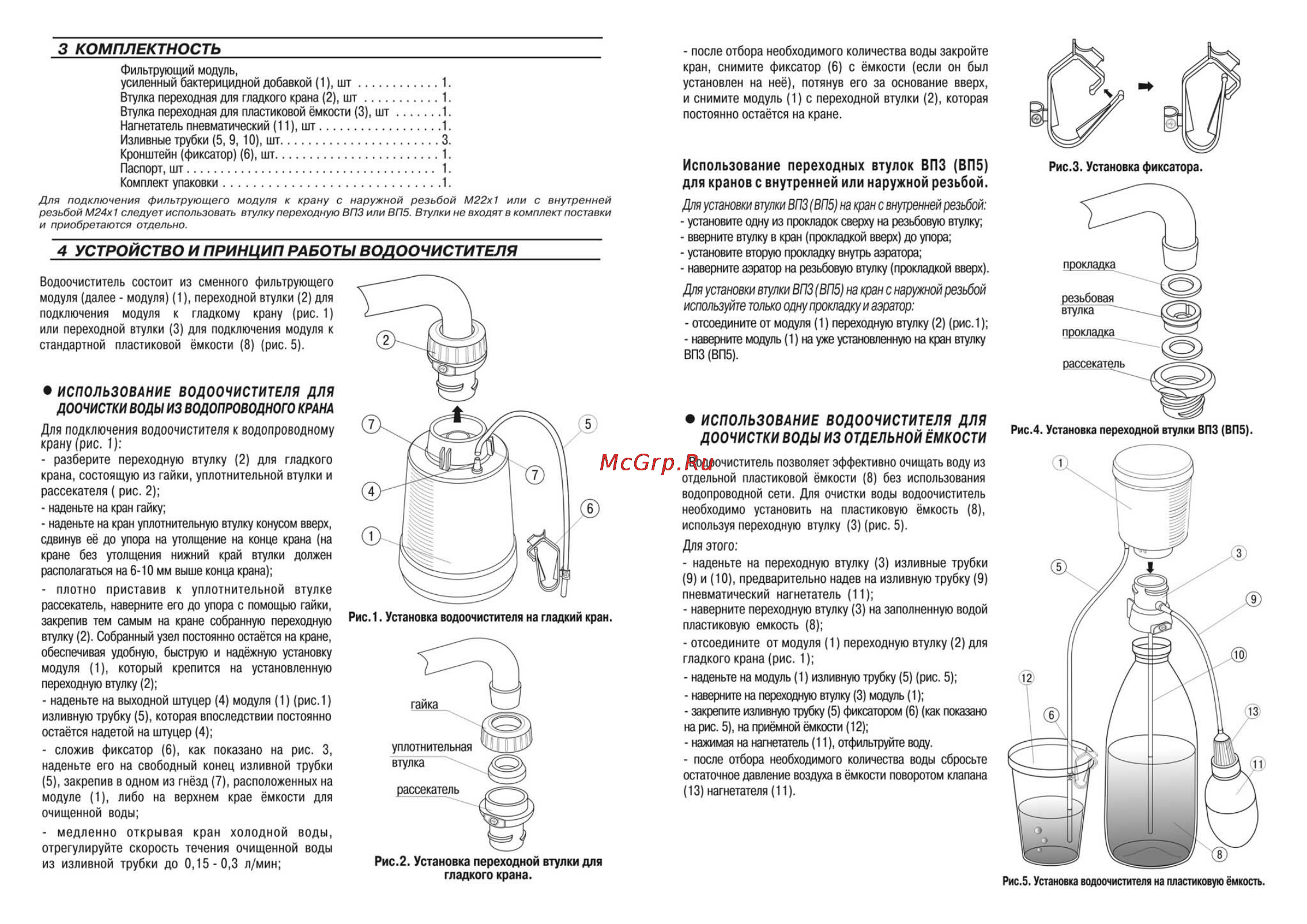

3 КОМПЛЕКТНОСТЬ__________________________________ Фильтрующий модуль усиленный бактерицидной добавкой 1 шт 1 Втулка переходная для гладкого крана 2 шт 1 Втулка переходная для пластиковой ёмкости 3 шт 1 Нагнетатель пневматический 11 шт 1 Изливные трубки 5 9 10 шт 3 Кронштейн фиксатор 6 шт 1 Паспорт шт 1 Комплект упаковки 1 Для подключения фильтрующего модуля к крану с наружной резьбой М22х1 или с внутренней резьбой М24х 1 следует использовать втулку переходную ВПЗ или ВП5 Втулки не входят в комплект поставки и приобретаются отдельно 4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ВОДООЧИСТИТЕЛЯ Водоочиститель состоит из сменного фильтрующего модуля далее модуля 1 переходной втулки 2 для подключения модуля к гладкому крану рис 1 или переходной втулки 3 для подключения модуля к ИСПОЛЬЗОВАНИЕ постоянно остаётся на кране Использование переходных втулок ВПЗ ВП5 для кранов с внутренней или наружной резьбой Рис З Установка фиксатора Для установки втулки ВПЗ ВП5 на кран с внутренней резьбой установите одну из прокладок сверху на резьбовую втулку вверните втулку в кран прокладкой вверх до упора установите вторую прокладку внутрь аэратора наверните аэратор на резьбовую втулку прокладкой вверх Для установки втулки ВПЗ ВП5 на кран с наружной резьбой используйте только одну прокладку и аэратор отсоедините от модуля 1 переходную втулку 2 рис 1 наверните модуль 1 на уже установленную на кран втулку ВПЗ ВП5 стандартной пластиковой ёмкости 8 рис 5 после отбора необходимого количества воды закройте кран снимите фиксатор 6 с ёмкости если он был установлен на неё потянув его за основание вверх и снимите модуль 1 с переходной втулки 2 которая ВОДООЧИСТИТЕЛЯ ДЛЯ ДООЧИСТКИ ВОДЫ ИЗ ВОДОПРОВОДНОГО КРАНА Для подключения водоочистителя к водопроводному крану рис 1 разберите переходную втулку 2 для гладкого крана состоящую из гайки уплотнительной втулки и рассекателя рис 2 ИСПОЛЬЗОВАНИЕ ВОДООЧИСТИТЕЛЯ водопроводной сети Для очистки воды водоочиститель необходимо наденьте на кран уплотнительную втулку конусом вверх используя переходную втулку 3 рис 5 сдвинув её до упора на утолщение на конце крана на кране без утолщения нижний край втулки должен Для этого располагаться на 6 10 мм выше конца крана плотно приставив к уплотнительной втулке рассекатель наверните его до упора с помощью гайки закрепив тем самым на кране собранную переходную втулку 2 Собранный узел постоянно остаётся на кране обеспечивая удобную быструю и надёжную установку модуля 1 который крепится на установленную переходную втулку 2 наденьте на выходной штуцер 4 модуля 1 рис 1 изливную трубку 5 которая впоследствии постоянно остаётся надетой на штуцер 4 сложив фиксатор 6 как показано на рис 3 наденьте его на свободный конец изливной трубки 5 закрепив в одном из гнёзд 7 расположенных на модуле 1 либо очищенной воды медленно Рис 4 Установка переходной втулки ВПЗ ВП5 Водоочиститель позволяет эффективно очищать воду из отдельной пластиковой ёмкости 8 без использования наденьте на кран гайку ДЛЯ ДООЧИСТКИ ВОДЫ ИЗ ОТДЕЛЬНОЙ ЁМКОСТИ на верхнем открывая кран отрегулируйте скорость течения из изливной трубки до 0 15 0 3 л мин крае ёмкости для холодной воды очищенной воды установить на пластиковую ёмкость 8 наденьте на переходную втулку 3 изливные трубки 9 и 10 предварительно надев на изливную трубку 9 пневматический нагнетатель 11 наверните переходную втулку 3 на заполненную водой пластиковую емкость 8 отсоедините от модуля 1 переходную втулку 2 для гладкого крана рис 1 наденьте на модуль 1 изливную трубку 5 рис 5 наверните на переходную втулку 3 модуль 1 закрепите изливную трубку 5 фиксатором 6 как показано на рис 5 на приёмной ёмкости 12 нажимая на нагнетатель 11 отфильтруйте воду после отбора необходимого количества воды сбросьте остаточное давление воздуха в ёмкости поворотом клапана 13 нагнетателя 11 Рис 5 Установка водоочистителя на пластиковую ёмкость
